30度锥接钛制蔡司弯头结构设计

　　在精密流体输送、实验室气路连接、小型液压控制回路以及医疗设备流体管路搭建场景中，带角度的锥形接头弯头是解决管路转向同时兼顾密封可靠性的核心连接件，这款30度锥接钛制弯头正是针对小通径、高密封要求、轻量化耐腐蚀需求的管路场景开发的结构件。从实际使用场景来看，这类弯头常应用在三坐标测量机的气浮供气回路、精密检测设备的冷却液输送支路、小型医用流体设备的药剂管路连接中，钛制材质的选型让它可以适配弱腐蚀流体、洁净度要求高的气液输送环境，避免普通碳钢或铜质接头长期使用出现的锈蚀、析出杂质污染管路介质的问题。

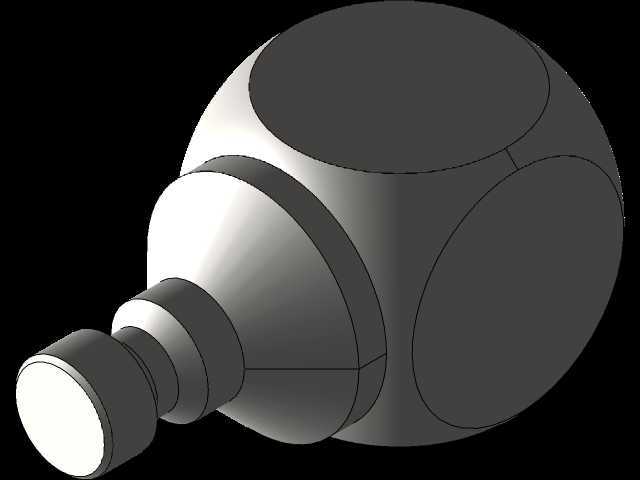

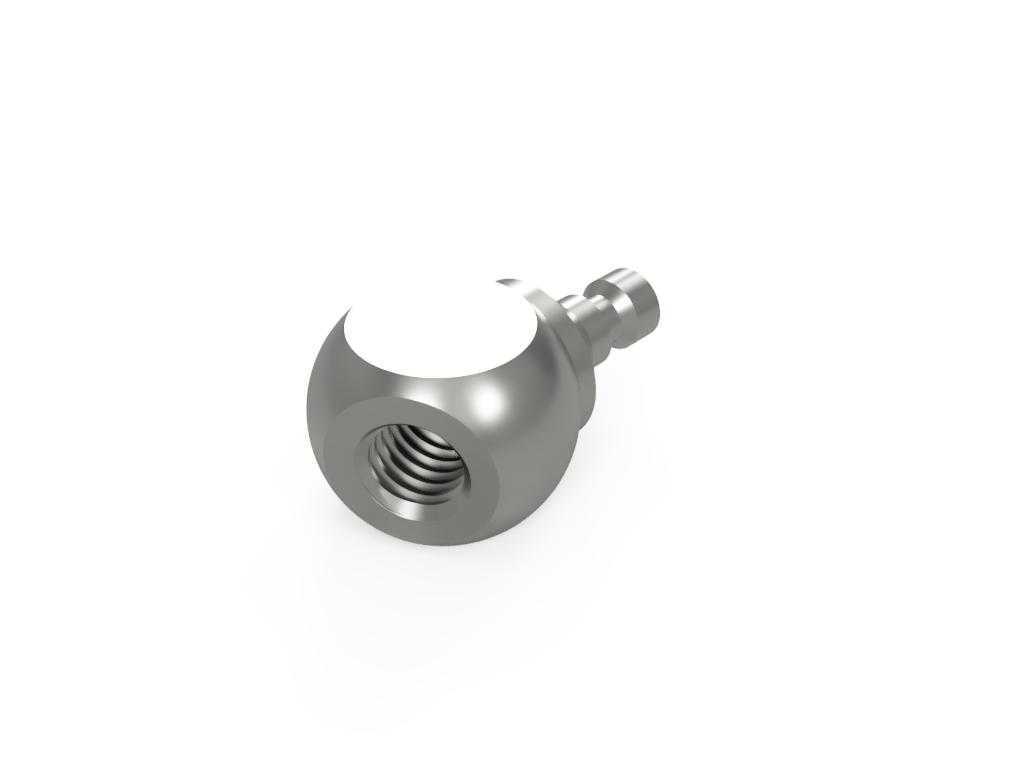

　　从结构设计逻辑来看，这款弯头采用球头主体加侧置锥形快插接头的整体结构，球头端设置内螺纹孔，用于和带外螺纹的管路端实现刚性螺纹连接，内螺纹的加工精度直接决定了端面密封的贴合度，设计时螺纹收尾处预留了0.8mm的密封沉台，安装时配合聚四氟乙烯密封垫或者厌氧胶可以实现端面静密封，避免螺纹旋合间隙出现渗漏。侧置的30度锥形接头采用了标准的快插式锥面结构，锥度按照行业通用的软管插接密封要求设计，插接软管后锥面会和软管内壁形成过盈贴合，配合外置的卡箍或者快插锁扣可以承受1.2MPa以内的流体工作压力，不会出现管路脱开的问题。30度的转向角度是经过实际管路布局验证的，相比常见的45度、90度弯头，这个角度可以在狭小的设备安装腔体内实现管路缓转向，避免直角弯头带来的流体阻力骤增问题，同时也能减少管路弯折产生的应力集中，延长配套软管的使用寿命。

　　从安装边界尺寸来看，这款接头的球头主体外径为DG5规格，整体轴向长度L7.75，锥形接头端适配ML4规格的软管，安装时球头端的螺纹旋合深度控制在5mm以内即可保证密封可靠性，不会因为旋入过深顶到对侧管路的通径孔造成通流面积减小。锥形接头端的插接深度要求不小于6mm，安装前需要将软管切口处理平整，避免斜口造成的密封面贴合不全。整体结构没有多余的棱角，球头外表面做了圆弧过渡处理，在设备内部布线布管时不会刮擦相邻的线缆或者其他管路，钛制材质的整体强度足够支撑管路的自重以及流体脉动带来的小幅振动，不需要额外增加管夹固定也能保持长期的安装位置稳定。

　　在实际选型适配时，需要注意这款弯头的通径匹配性，内螺纹端的通径和锥形接头端的通径保持一致，不会出现通径缩口造成的流体节流问题，对于需要精确控制流体流量的检测设备回路来说，这种等通径的转向接头可以减少流量计算误差，保证回路压力损失在设计允许范围内。设计建模时，球头和锥形接头的衔接处做了R1.2的圆角过渡，避免直角衔接带来的应力集中，即使在管路受到意外拉扯时，衔接位置也不会出现断裂问题。钛材的表面处理采用了钝化工艺，表面没有多余的涂层，不会在洁净管路环境中释放多余的颗粒物，满足精密检测、医疗设备相关的洁净度使用要求。
