三坐标测量用M3螺纹探针延长杆

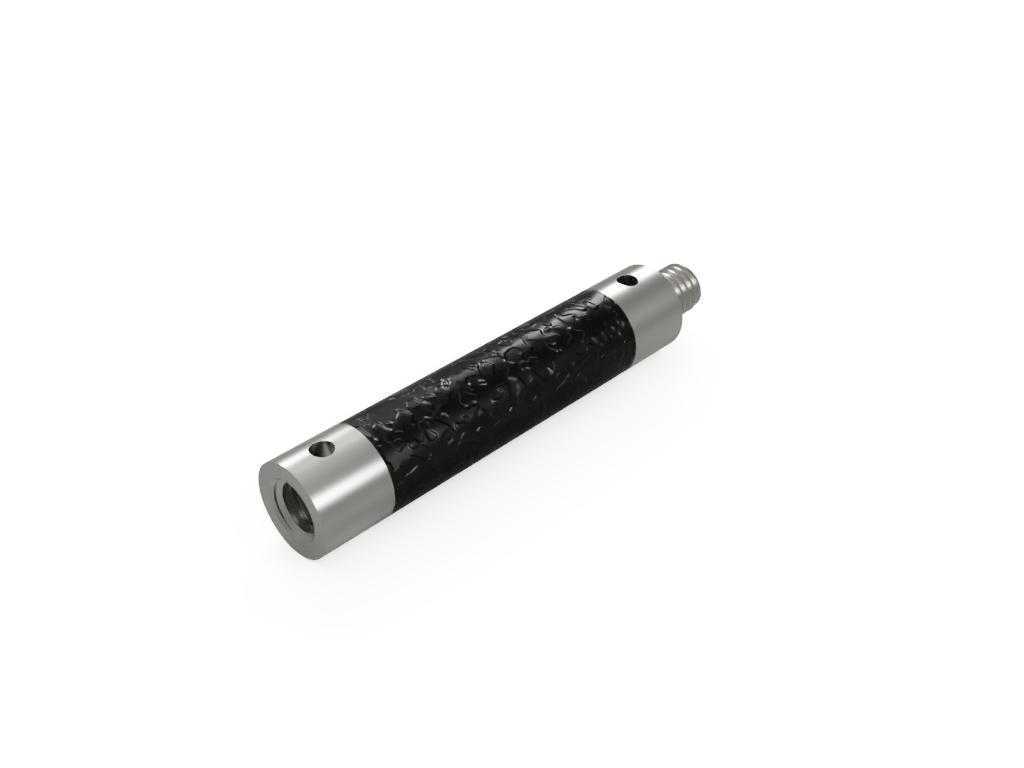

　　在精密尺寸检测工位上，三坐标测量机的探针系统经常会遇到被测特征藏在深腔、台阶内侧或者夹具遮挡区域的情况，普通长度的探针根本没法触碰到测点，这时候就需要搭配适配的延长件来拓展探针的可达范围，这次建模的这款M3规格XXT热套延长件就是专门针对这类场景设计的测量配件。从结构上看，这款延长件总长25mm，两端采用金属接头结构，中间段做了防滑握持的包覆处理，一端是标准M3外螺纹接口，能够直接匹配市面上主流的XXT系列探针基座，另一端是对应的内螺纹安装位，可以直接拧接不同规格的测针，不需要额外加装转接头，避免了多层转接带来的测量累积误差。中间的包覆层除了方便操作人员手动拆装拧接之外，还能起到一定的隔热作用，

　　毕竟测量过程中如果人手直接接触金属杆体，体温传导会导致金属件产生微小的热变形，对于微米级精度要求的三坐标测量来说，哪怕是几微米的形变都可能导致测量数据超差，这个细节设计在实际车间使用里非常实用。设计的时候首先要保证两端螺纹的同轴度，整个杆体的径向跳动必须控制在极小的公差范围内，不然延长之后测针的偏摆会直接导致测点位置偏移，测量出来的尺寸数据完全不可信。热套的装配工艺也经过了考量，金属接头和中间包覆层之间采用过盈热装配，连接强度足够，不会因为多次拆装拧接就出现松动或者杆体弯曲的情况，两端的金属接头上还加工了小的平面卡位，方便用小扳手辅助拧紧，避免手拧的时候力度不够导致测量过程中探针松动移位。安装边界上需要注意，

　　这款延长件的杆体直径是5mm，在规划测量路径的时候要提前算上杆体的避让空间，避免测量移动过程中杆体碰到工件或者夹具，触发误触测；M3螺纹的拧入深度有明确的限位，安装的时候不要过度用力拧入，不然会导致螺纹滑牙或者接头内部变形，影响后续的装配精度。实际应用里，这类延长件除了搭配接触式触发探针使用之外，还可以适配热电偶类的接触式温度传感器，用来延伸温度测点的安装位置，比如在模具温度监测、设备狭小位置的温度检测场景里，同样可以用这款延长杆把温度探头送到深孔位置，同时中间的隔热层还能减少杆体本身的热传导对温度测量精度的影响。建模过程中对所有配合面都做了公差标注，螺纹部分按照标准M3公制螺纹的公差带制作，两端的同轴度、

　　端面垂直度都设置了形位公差要求，保证加工出来的零件能够直接替换同规格的原厂配件，不需要二次修配。杆体中间的包覆层做了网纹滚花的纹理建模，还原实际零件的防滑触感，金属接头部分的边缘都做了微小的倒角处理，既避免安装的时候划手，也能去除加工毛刺，保证装配的时候端面能够贴合到位。在测量深孔的内径、孔底位置的平面度，或者是被工装夹具挡住的侧面特征时，装上这款延长件之后，探针的Z向可达距离直接增加25mm，不需要更换更长的探针，也不用反复调整工件的装夹位置，能有效减少装夹辅助时间，提升检测效率。同时因为杆体本身的刚性经过校核，25mm的长度下不会因为测量触发的微小压力产生明显的挠曲变形，能够保证测量的重复性精度，不会出现同一点多次测量数据偏差过大的问题。对于日常做三坐标编程、测量工装设计的工程师来说，这类标准接口的延长件是测量辅件里的常备零件，建模的时候把所有安装尺寸、配合公差都做准确，后续做测量方案规划、夹具干涉检查的时候，就能直接调用这个模型做虚拟装配验证，提前预判路径干涉问题，减少现场调试的时间。
