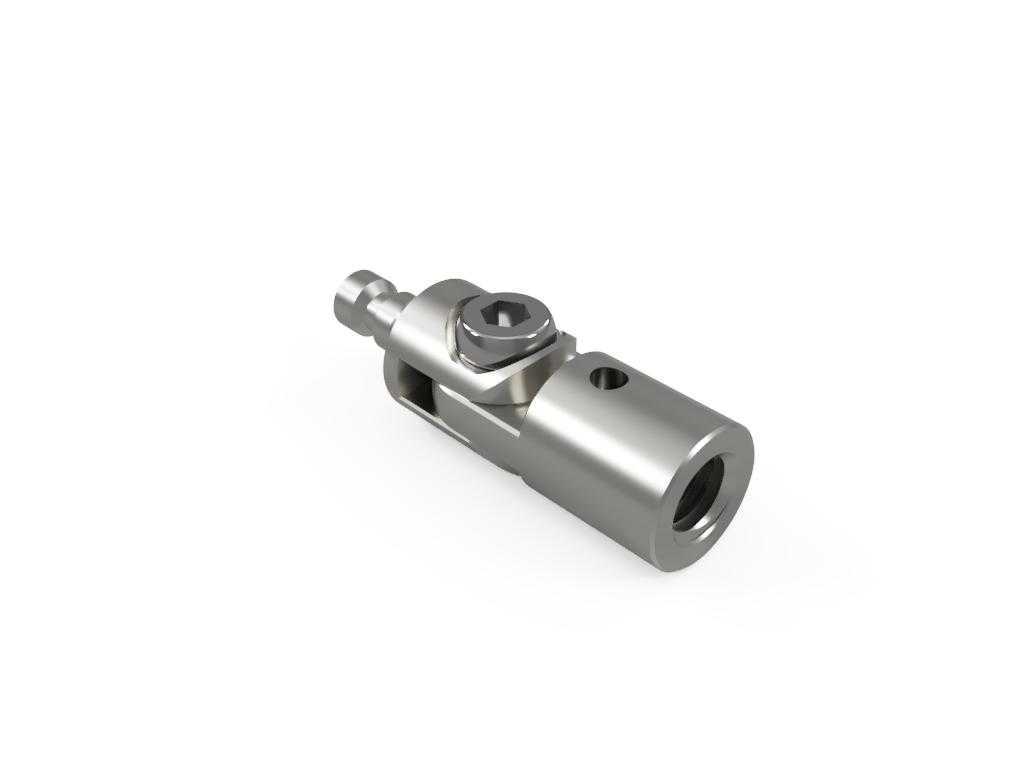

带锥形适配接头的蔡司DG5钛制屈曲元件

　　在精密三坐标测量作业场景中，这类带锥形适配器的屈曲元件是测头系统与被测工装、工件之间实现柔性连接的核心辅件，日常多用于多姿态测量需求下的测针角度补偿、连接位姿微调场景，尤其适配蔡司三坐标测量机的标准接口体系，DG5规格的钛制版本更是针对高频次、高精度测量工况做了材料与结构优化。从实际使用逻辑来看，这类屈曲元件的核心作用是在刚性测量链路中提供可控的角度偏转自由度，同时保证连接后的位置精度不出现超差偏移，避免测针在触碰复杂曲面、深腔内壁、异形结构特征时出现干涉，也能减少测头因为硬连接带来的侧向受力过载，保护测头内部的高精度传感器不受冲击损伤。

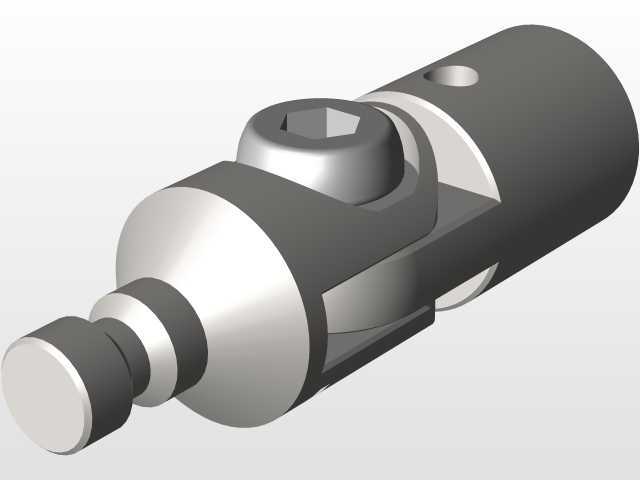

　　从结构设计思路上拆解，该元件主体采用钛合金材质加工，核心考量是钛材具备低密度、高比强度、低热膨胀系数的特性，在恒温测量车间的环境下，不会因为轻微的温度波动产生明显的尺寸形变，同时较轻的自重不会给测头移动轴带来额外的负载惯量，能保证测量机高速移动时的定位精度稳定性。元件一端为标准锥形适配接口，这个锥面的加工公差严格匹配蔡司测量系统的接口标准，锥面配合的自锁特性可以保证安装后无需额外锁紧结构就能实现无间隙连接，安装时只需将锥面推入对应接口即可完成定位，拆卸也仅需小幅轴向施力，能大幅减少测量前的辅件装调时间。另一端的圆柱连接端带有径向锁紧孔与侧面锁紧结构，用于固定不同规格的测针延长杆或者专用测头，侧面的内六角锁紧螺丝可以在调整好连接角度后实现可靠锁止，锁止后整个连接链路的偏转间隙控制在微米级，不会因为测量触测时的反作用力出现角度偏移。

　　元件中部的屈曲铰接结构是整个零件的功能核心，铰接副采用精密间隙配合，既可以实现一定角度范围内的自由偏转调整，又将配合间隙控制在测量精度允许的范围内，铰接部位的锁紧螺母可以在调整到所需角度后完成整体锁死，让整个元件从柔性可调状态切换为刚性连接状态，满足不同测量姿态下的刚性需求。从安装边界尺寸来看，该元件整体外径控制在适配DG5规格的标准尺寸范围内，圆柱端的内孔直径、锥面端的锥度参数、铰接部位的最大偏转角度都严格匹配蔡司测量系统的配套尺寸规范，安装后不会超出测头系统的运动包络范围，在测量机运行过程中不会与被测工件、工作台夹具产生运动干涉。

　　在实际选型应用中，这类钛制屈曲元件多用于高精度模具检测、航空航天薄壁零件测量、精密机加工件形位公差检测等场景，相比普通钢制的同类型元件，钛制版本的抗腐蚀性能更好，长期在恒温恒湿的测量车间环境下使用不会出现锈蚀卡滞的问题，铰接部位的长期磨损量也更小，能维持更长的精度保持周期。设计这类元件的三维模型时，需要重点关注锥面的配合公差、铰接副的配合间隙、锁紧结构的受力分布，锥面的表面粗糙度需要达到对应精度要求，避免锥面配合时出现接触不均导致的定位偏移，铰接部位的两个配合面需要保证同轴度，避免偏转时出现卡滞或者间隙过大的问题，锁紧螺丝的螺纹孔深度需要满足锁紧力要求，同时不能钻穿构件本体影响整体结构强度。整个元件的外形过渡处都做了圆角处理，没有尖锐棱角，一方面是避免安装操作时划伤操作人员，另一方面也减少应力集中，提升构件的长期使用可靠性，侧面的径向通孔既可以作为锁紧操作的对位孔，也能作为安装时的防转定位孔，配合专用工具可以实现更稳固的安装锁止。
