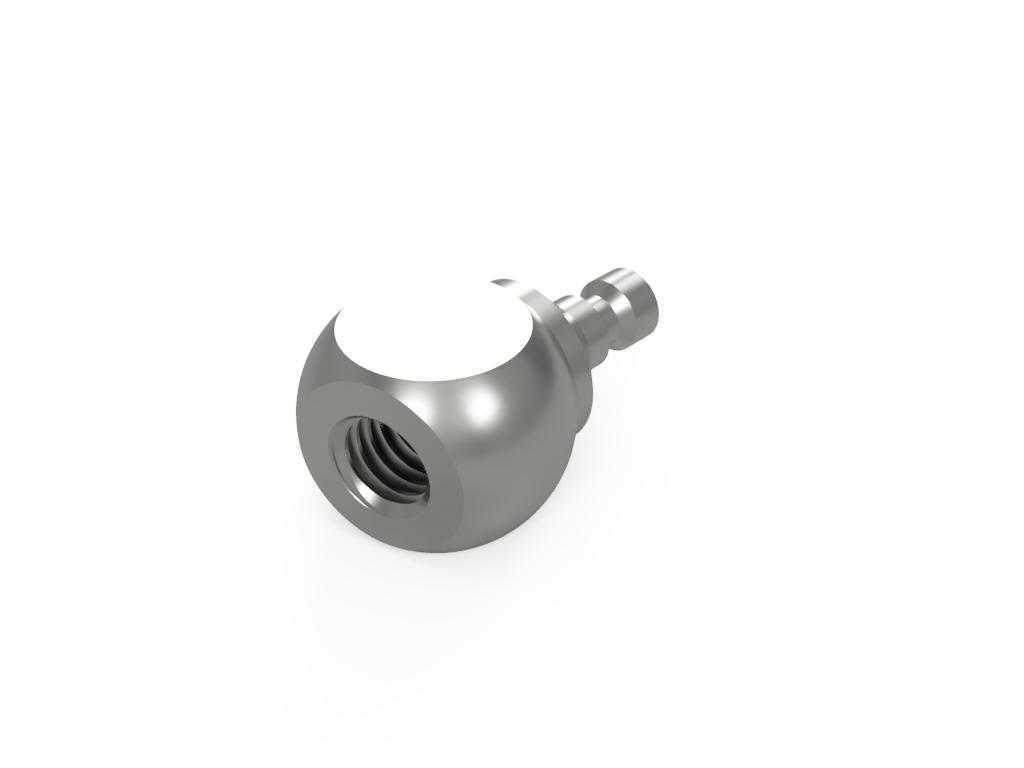

15度锥接钛制蔡司三坐标测量弯头

　　在精密尺寸检测的作业场景里，三坐标测量机的测头配件适配性直接决定了复杂特征的可达性与测量数据的可靠性，这款带15度锥形接头的弯头构件，正是为解决深腔、斜孔、遮挡型特征的测量触达问题设计的专用测头转接部件。从实际使用场景来看，当工件存在与测量机主轴轴线呈15度夹角的内凹特征、或是测头直连状态下会与工件夹具、工件自身凸台发生干涉时，更换该弯头即可调整测针的朝向角度，让测针能够顺利伸入常规直杆测头无法抵达的测量位置，避免因为测头干涉导致的特征漏测、数据失真问题，在模具型腔检测、精密机加工件形位公差测量、航空航天小型钛合金构件尺寸核验等场景中，这类角度弯头是测量工装配置里的常用适配件。

　　从功能特性上看，该弯头采用钛制材质加工，一方面钛合金的密度较低，装配在测头端不会给测头传感器带来过大的附加负载，能保证测头触发力的稳定性，避免因为转接件重量过大导致的触发阈值偏移、测量重复精度下降问题；另一方面钛合金的线膨胀系数与常用测针材质的匹配度较好，在恒温测量车间的常规温度波动范围内，构件自身的热变形量极小，不会因为温度变化带来转接长度、角度的偏移，能保障长期使用的精度稳定性。构件一端为内螺纹连接结构，用于和三坐标测量机的测头基座或者加长杆实现刚性连接，螺纹的同轴度公差控制在微米级，装配后不会出现测针轴线偏摆的问题；另一端为15度倾斜的锥形接头，用于匹配对应规格的测针，锥面配合的结构能保证连接的刚性与重复定位精度，每次更换测针后不需要重新进行复杂的角度校准，仅需完成常规的测针半径补偿即可投入使用。

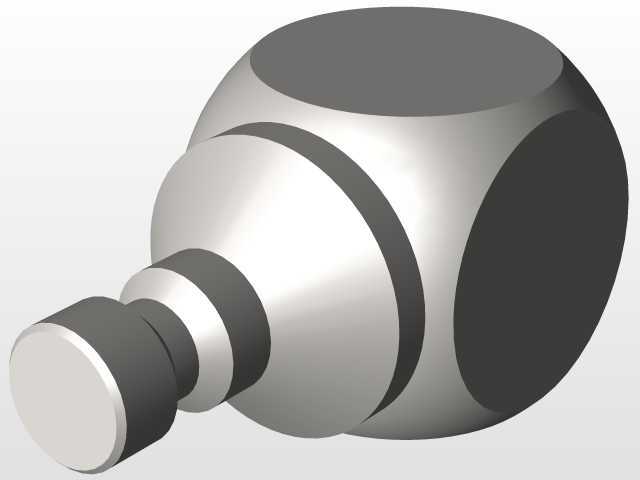

　　设计层面上，这款弯头的球形主体结构并非随意设置，球形的外轮廓能够最大程度减少构件在测量移动过程中与工件、夹具的刮碰概率，相较于棱角分明的转接结构，光滑球面在发生意外轻微触碰时不会勾挂工件边缘，也能降低触碰时对测头的冲击力，保护测头内部的精密传感器。15度的角度设定是经过大量测量场景验证的常用偏角，既能够覆盖多数斜向特征的测量需求，又不会因为角度过大导致测针的有效测量深度过度损失，平衡了特征可达性与测针刚性的需求。标注的DG5、L7.75、ML4参数分别对应接头适配的测针规格、弯头自身的有效长度、测针安装后的最大允许长度，在选型时需要结合测量机的测头负载参数、被测特征的深度、测量路径的规划来确认适配性，当搭配的测针长度超过ML4的限值时，会因为悬臂过长导致测量时测针挠曲变形量超标，带来测量误差。

　　安装使用时需要注意，该弯头的锥形接头在装配前需要用无尘布擦拭干净锥面，避免残留的铝屑、切削液等杂质附着在配合面上，导致装配后测针出现同轴度偏差；与测头基座连接的内螺纹需要对齐螺纹牙型，缓慢旋入后用专用扳手适度拧紧，不要过度用力拧动，避免钛制螺纹出现滑牙损伤。在测量路径规划时，要提前在三维数模中模拟弯头的移动轨迹，确认球面主体与工件、夹具的安全间隙，因为弯头改变了测针的朝向，常规直测头的安全平面设置不再适用，需要根据弯头的偏角重新设置退刀路径，避免测量过程中发生碰撞。日常存放时需要将弯头放置在专用的量具收纳盒内，避免与其他钢制工装、刀具混放刮伤锥面与螺纹，钛制构件虽然抗腐蚀性能较好，但长期接触切削液雾气后也需要定期做清洁保养，保证配合面的精度不受影响。对于需要频繁切换不同角度测量的检测岗位，这类固定角度的弯头相较于可万向调整的转接头，拥有更好的连接刚性，测量时的重复精度更高，更适合批量工件的固定工序检测使用，不需要每次调整角度后重新做复杂的校准工作，能有效提升批量检测的作业效率。
