蔡司三坐标测量用M3XXT旋转接头结构

　　在精密几何量检测领域，三坐标测量机的测头扩展部件直接决定了复杂型面特征的可达性与检测效率，这款适配M3 XXT锥形接头的旋转转接结构，正是针对深腔、斜孔、多方位特征检测场景开发的测头连接组件。日常检测作业中，当工件存在内凹型腔、倾斜安装孔、侧方倒扣特征时，常规直连测头往往受测针长度限制，要么无法触达特征点位，要么需要多次翻转工件重新装夹找正，不仅拉长检测节拍，多次装夹带来的累积误差也会直接影响测量结果的可信度，这类旋转转接结构的核心作用，就是在不改变测头主体安装基准的前提下，调整测针的空间朝向，拓展测头的测量可达范围。

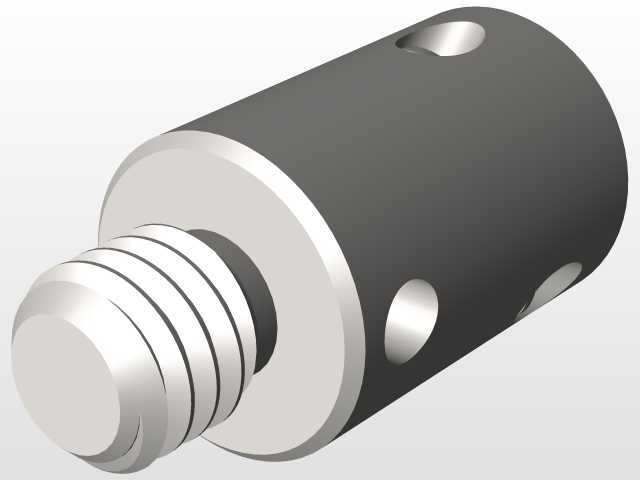

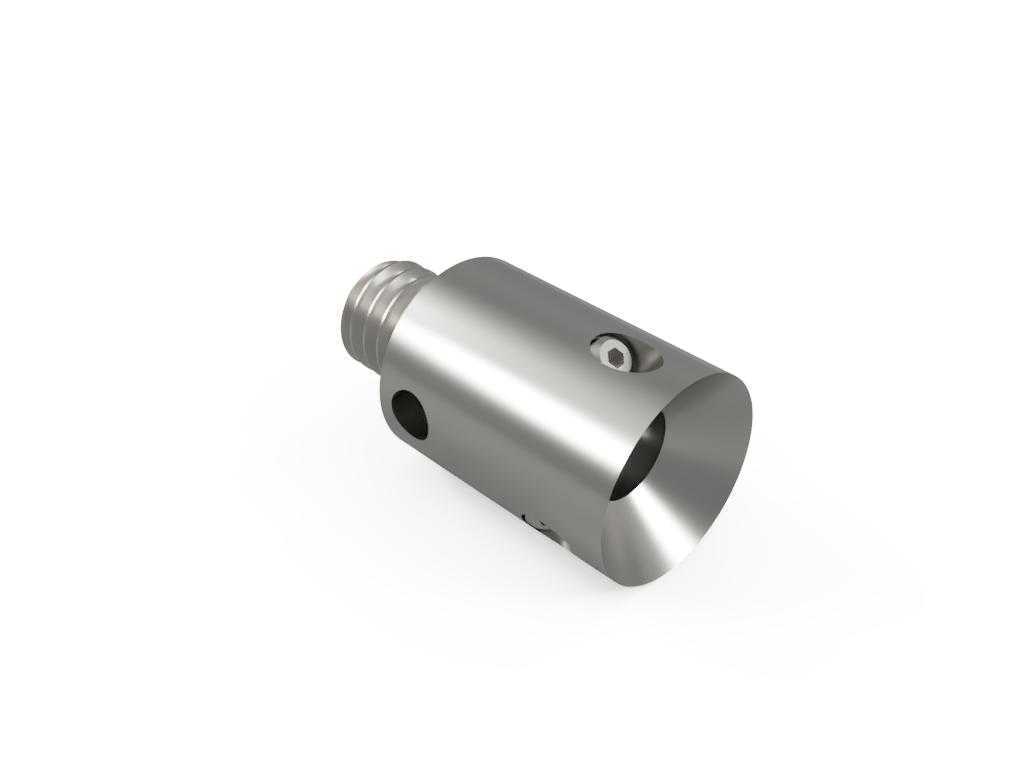

　　从结构功能来看，该部件一端采用标准外螺纹接口与测座主体连接，螺纹规格匹配蔡司测量系统的标准安装接口，安装时只需对准螺纹旋合到位，依靠端面贴合保证连接刚性，无需额外定制转接工装；另一端为锥形承插接口，适配M3 XXT系列测头的锥形连接端，锥面配合的设计能够自动找正连接同轴度，消除装配间隙带来的测量偏移，接口侧面设置的锁紧定位结构，可在测头角度调整到位后快速锁止，避免测量过程中受触测力影响出现角度偏移。部件筒体上开设的径向通孔，一方面是为了减轻整体重量，降低转接结构带来的测头负载增量，保证测座的动态触发精度不受额外重量影响，另一方面也可作为走线通道，为带传感功能的测头提供线路排布空间，避免线缆外露干涉测量运动路径。

　　设计过程中，首先要严格控制两端接口的同轴度公差，若螺纹端与锥口端的同轴度偏差超过0.005mm，安装后测头会出现偏心，直接导致测针红宝石球心的位置补偿出现系统误差，所有测量点位的坐标值都会出现固定偏移，因此建模时两端安装基准的同轴度、端面垂直度都要按照精密量具的公差等级设定形位公差要求。其次是筒体的壁厚设计，既要保证足够的结构刚性，在测头快速移动、触发触测时不产生微变形，又要尽可能控制整体重量，避免超出测座的额定负载上限——三坐标测座的负载冗余通常较小，过重的转接部件会导致测座运动时的动态响应变慢，甚至触发过载保护，因此筒体部分采用等强度设计，在靠近螺纹连接端的受力较大区域适当增加壁厚，靠近锥口端的区域在保证锁紧结构安装空间的前提下做轻量化处理。

　　安装边界方面，该旋转接头的整体外径控制在适配测座的运动包络范围内，安装后不会与测座的自动换架结构产生干涉，可兼容常规的三坐标自动换针架，实现测头组件的自动更换；轴向长度经过匹配设计，安装后测针的有效工作长度不会出现过长的悬臂，避免触测时产生挠曲变形影响测量精度。部件的外表面做光滑过渡处理，没有尖锐棱角，一方面避免安装操作时划伤操作人员，另一方面也防止运动过程中剐蹭工件表面或测量机的防护罩。筒体端部的喇叭口锥面设计，除了作为接口的导向结构外，还能在测头插接时起到自动导向作用，即使自动换头时存在微小的位置偏差，也能顺着锥面滑入到位，提升自动换接的成功率。

　　实际应用中，这类旋转转接结构多用于汽车零部件的模具型腔检测、航空航天复杂结构件的多方位特征测量、精密五金零件的斜孔位置度检测等场景，无需反复调整工件装夹姿态，单次装夹即可完成多个方向特征的检测，能有效降低检测人员的操作强度，缩短单件检测的周期。需要注意的是，建模时要严格还原锁紧结构的位置与尺寸，锁紧件的安装孔位要与锥口端的定位槽精准对齐，保证锁紧时的作用力均匀作用在锥面配合段，避免局部受力导致测头偏斜；同时筒体上的减重孔位置要避开内部的锁紧机构运动路径，防止锁紧动作时出现卡滞。整个部件的结构没有冗余设计，所有特征都服务于测头连接、角度调整、刚性保证、轻量化这几个核心功能，没有多余的装饰性结构，完全符合精密测量部件的设计逻辑。
