蔡司三坐标测量用XXT TL1适配器面板结构

　　在精密尺寸检测的日常作业场景里，三坐标测量机作为高精度形位公差检测的核心设备，其测头系统的适配稳定性直接决定了批量检测环节的数据重复性与溯源可靠性，本次涉及的适配器面板，是蔡司XXT TL1系列扫描测头与测座连接环节的关键承载零件，主要承担测头模块的机械定位、信号通路衔接以及安装基准统一的作用。

　　从实际产线应用来看，这类适配器面板多应用在汽车零部件精密检测车间、模具制造企业的计量室、航空航天零件的入厂检验工位，尤其是针对复杂曲面零件的连续扫描测量场景，适配器的结构刚性直接影响扫描过程中测针的微振动幅度，若面板配合间隙超差，会直接导致扫描点云数据出现规律性噪点，最终造成轮廓度、圆柱度等形位公差的检测结果偏离真实值。

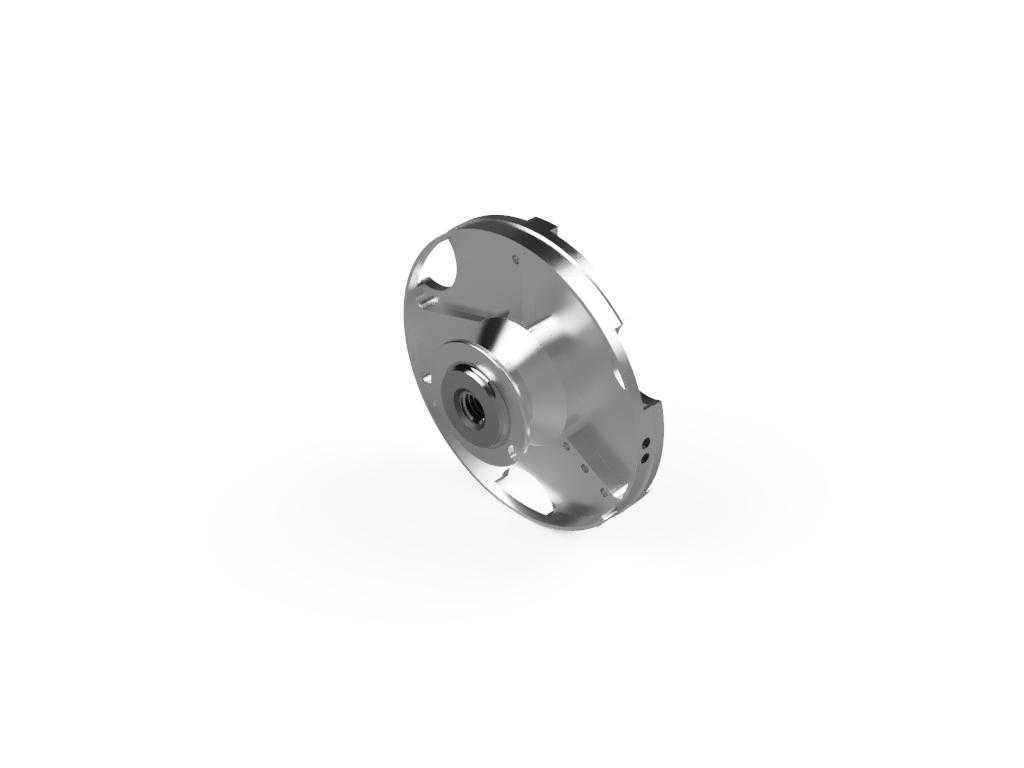

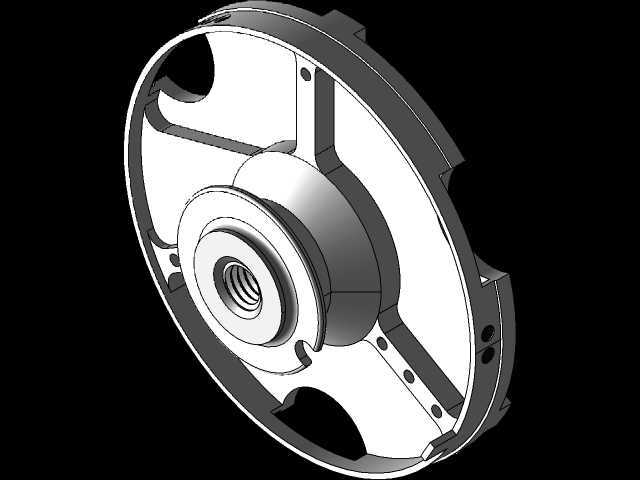

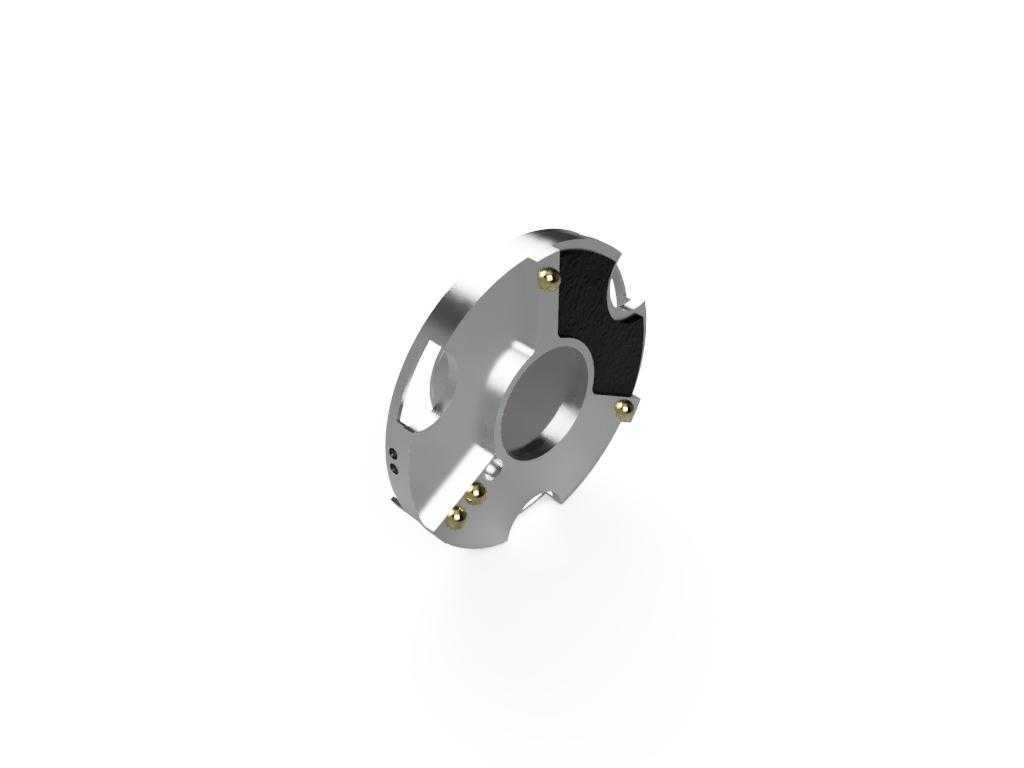

　　设计层面上，这款适配器面板采用了盘式薄壁承载结构，中心区域设置了与测头主轴配合的定心孔系，孔位公差严格按照H6级精度设计，保证测头安装后的同轴度误差控制在微米级，避免测针球心偏移带来的系统误差。盘体边缘均匀分布的卡扣与定位缺口，是为了实现测头模块的快换操作，在多测针批量切换的检测任务中，操作人员无需重新校准测头角度与位置，仅通过卡扣结构即可完成模块锁定，大幅缩短单件检测的辅助准备时间。盘体侧面预留的安装孔位，兼顾了不同长度测针加长杆的配重平衡需求，当配置长测针检测深孔特征时，可通过对应孔位加装微型配重块，抵消测头旋转过程中的偏载力矩，降低测座轴承的非正常磨损。

　　从安装边界来看，这款适配器面板的整体外径适配XXT TL1系列测座的标准安装接口，安装后整体突出高度严格控制在测头系统的允许行程范围内，不会在测量机Z轴下行过程中与工件夹具发生干涉，薄壁区域的厚度经过反复受力仿真验证，既保证了整体结构的轻量化，降低测座运动过程中的惯性负载，又能在测头触发受力时提供足够的支撑刚性，避免薄壁形变带来的测量误差。盘体表面做了硬质阳极氧化处理，在日常频繁更换测头的操作中，能够抵抗卡扣反复摩擦带来的表面磨损，长期使用也不会因为接触面毛刺导致定位精度下降。

　　在实际维护场景中，这类适配器面板的定位面是日常校准的重点关注区域，每次更换测头模块前都需要使用无尘布擦拭定位端面，避免切削液残留、铝屑等杂物附着在配合面上，造成测头倾斜。设计时特意将定位端面与卡扣接触面做了高差处理，即使有微小杂物落在非定位区域，也不会影响核心配合面的贴合精度。中心孔内部设计了防尘密封槽，可配套安装微型密封圈，阻挡车间环境中的粉尘进入测头内部的信号传输触点，降低接触不良导致的测头信号中断故障。

　　针对不同检测场景的适配性，这款面板的结构设计预留了扩展空间，边缘的缺口结构除了实现快换卡扣的锁定功能，还可作为测头角度识别的光学标记位，配合测量机自带的测头识别系统，可自动识别当前安装的测头模块类型，自动调用对应的校准参数，避免人工选错测头参数导致的检测报废。盘体背面的减重槽并非随意开设，其槽体走向经过动平衡优化，当测座以最高转速旋转切换角度时，不会因为质量分布不均产生离心振动，保证高速旋转后的测头定位稳定性。

　　在精密计量领域，这类看似不起眼的适配零件，往往是决定整套检测系统可靠性的关键环节，每一处尺寸公差、结构细节的设计，都需要结合实际测量场景中的受力、安装、维护、误差传递等多维度因素综合考量，没有多余的结构设计，每一处特征都服务于测量精度提升与操作效率优化的核心需求。
