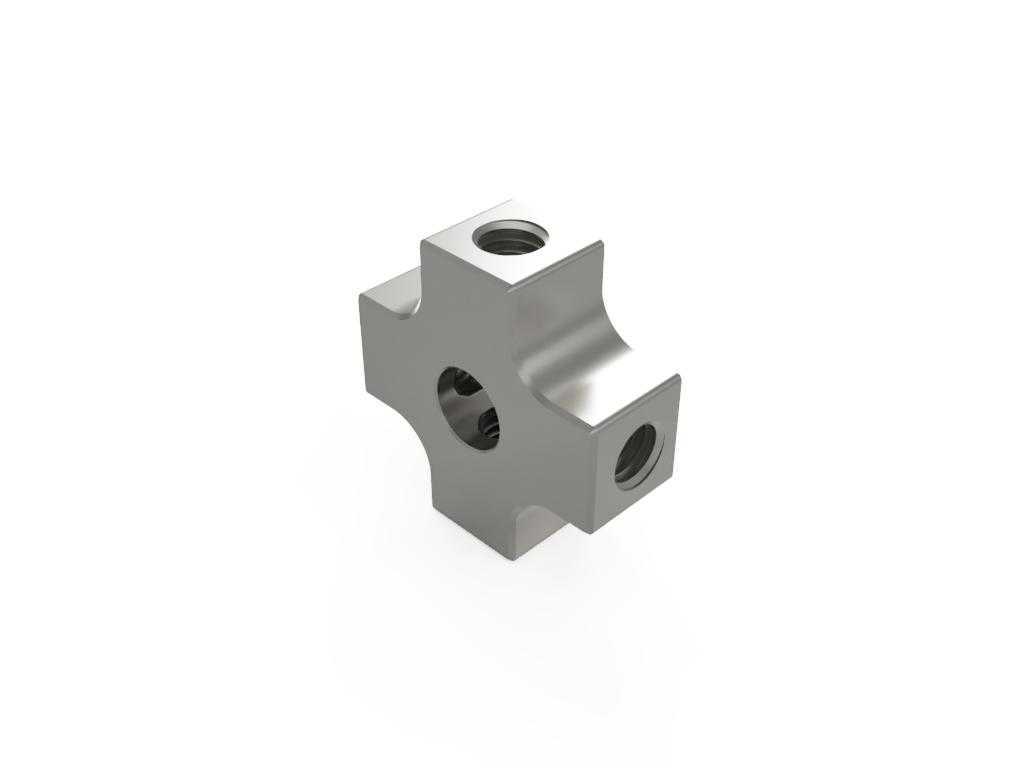

三坐标测量用星形M3螺纹连接立方体基座

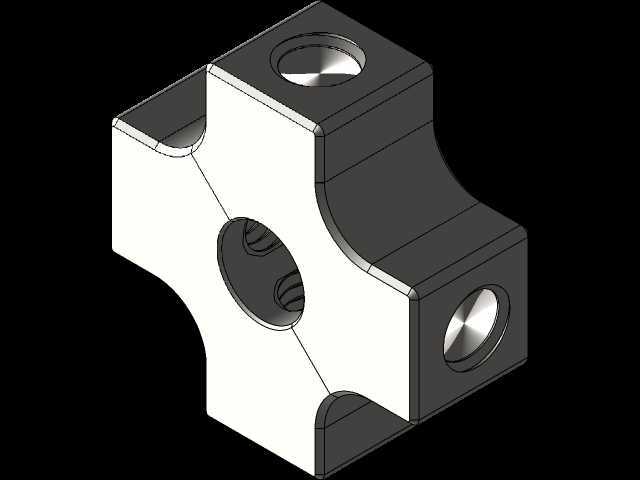

　　在精密尺寸检测车间的日常作业里，三坐标测量机的装夹定位基座直接影响检测效率与重复装夹精度，这款星形立方体连接块，是针对多方向测针拓展、多工位工件装夹场景设计的核心连接构件。不同于常规单方向螺纹连接块，这款构件采用正六面体基础构型，在互相垂直的三个轴向端面中心加工标准M3内螺纹孔，相邻两个螺纹孔的轴线保持严格空间垂直，形位公差控制在0.01mm以内，能够满足测针加长杆、角度转接块、工件定位销的多方向同时安装需求，避免单方向装夹需要反复拆装调整转接件的繁琐操作。从实际使用场景来看，这类星形连接块主要适配三坐标测量机的测头系统拓展，当需要对复杂箱体类零件的内腔、斜孔、反向端面进行检测时，

　　可通过三个垂直方向的螺纹孔同时安装不同长度的测针加长杆，配合测头旋转角度即可覆盖所有待测特征，无需中途停机更换测针配置，大幅缩短批量零件的检测节拍。同时在小型精密零件的装夹场景中，也可将该立方体作为模块化装夹的基础节点，通过M3螺栓将定位压块、V型块、可调支撑钉固定在不同方向的端面上，实现轴类、盘类、异形小零件的快速定位，装夹重复定位精度可控制在微米级，不会因为装夹应力导致零件产生微变形影响检测结果。设计层面上，这款构件没有采用多余的减重或装饰结构，整体为实心金属构型，六个端面均经过精磨处理，平面度与相邻面垂直度满足精密装夹的基准要求，螺纹孔采用细牙M3规格，螺距0.5mm，螺纹有效深度达到8mm，能够保证转接件连接后的刚性，

　　避免测量过程中因为连接间隙产生测针抖动，影响测量数据的稳定性。构件的外轮廓边缘做了极小的C0.2倒角，既去除了加工毛刺避免划伤操作人员或测针线缆，也不会因为倒角过大影响端面作为定位基准的有效接触面积。从安装边界来看，这款立方体的单边外形尺寸控制在适配常规三坐标测座连接的范围内，安装后不会与测座的旋转运动包络产生干涉，三个方向的螺纹孔同轴度误差经过严格管控，当在相对的两个端面安装加长杆时，杆体轴线可保持共线，不会出现偏斜导致测针红宝石球头的位置补偿值计算偏差。在实际装配使用时，需要注意螺纹连接的预紧力控制，由于构件整体尺寸较小，过大的预紧力会导致内螺纹滑牙或是构件产生微变形，一般采用0.3N·m的扭矩进行锁紧即可保证连接刚性，

　　同时可配合低强度螺纹锁固胶防止长时间使用后因为测量机的运动震动导致连接件松动。不同于塑料材质的3D打印连接块，这款金属加工的星形立方体具备更好的温度稳定性，在恒温检测车间的20℃标准环境下不会产生明显的热胀冷缩形变，能够长期保持尺寸精度，不需要定期对连接基准进行校准补偿。在多测针配置的校准过程中，由于三个螺纹孔的位置度精度足够，只需要对主方向安装的标准球进行一次校准，即可通过坐标换算得到另外两个方向安装测针的补偿参数，进一步减少校准环节的时间消耗。对于需要进行多工位同步检测的场景，还可以将多个这类星形立方体通过M3连接杆拼接组合，搭建出适配不同零件外形的柔性装夹框架，相比专用定制检具，这类模块化构件的复用性更强，能够适配不同规格零件的检测装夹需求，降低检测环节的工装成本。在日常维护方面，由于构件表面没有复杂的沟槽或凹陷结构，使用后只需要用无尘布蘸取无水乙醇擦拭表面的切削液残留、指纹污渍即可，不需要特殊的保养流程，长期使用后如果出现螺纹磨损，可直接替换同规格构件，不会对整套装夹系统的精度产生影响。
