滚轮杠杆式行程限位开关结构设计

　　在自动化生产线、机床设备、输送系统以及各类工业机电装备里，位置检测与行程限位是保障设备安全运行、实现工序逻辑切换的核心环节，这类带滚轮杠杆的行程限位开关，是现场应用覆盖率极高的位置检测元件。不同于无杠杆的直动式限位开关，这款产品的滚轮摆臂结构能够适配侧向、斜向的触发场景，当设备运动部件经过触发位置时，不会直接撞击开关本体，而是先接触摆臂端部的耐磨滚轮，通过杠杆结构将外部的机械位移传递到内部的微动触点机构，既降低了触发过程的冲击磨损，也能适配更大的触发行程公差，很多设备安装位存在装配累计误差的时候，这种长摆臂结构能有效避免触发失效或者过压损坏开关的问题。

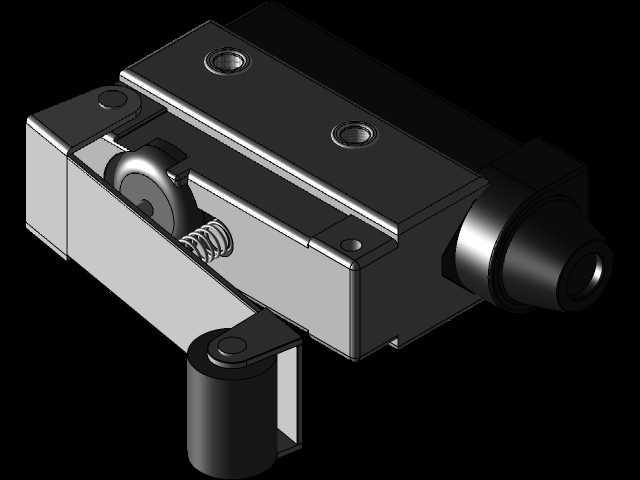

　　从结构设计逻辑来看，这款开关的主体采用上下分层的壳体结构，下部为接线腔体，预留了标准的线缆接入空间，侧面的两个安装孔为通孔设计，适配M4规格的安装螺钉，安装孔中心距严格遵循行业通用的安装尺寸规范，能够直接替换同规格的市面主流产品，不需要重新在设备安装板上打孔调整，这也是选型时最核心的安装边界要求——安装面需要保证平面度，避免壳体锁紧后出现形变挤压内部触点机构，导致动作卡滞。上部为触点与传动机构腔体，摆臂的回位采用内置圆柱压缩弹簧，弹簧的预紧力经过调校，既能够保证摆臂在无外力触发时快速回位，让触点可靠复位，也不会因为弹簧刚度过大导致设备运动部件触发时需要克服过大阻力，影响设备运行或者刮伤工件表面。摆臂端部的滚轮采用自润滑耐磨材质，滚动结构能够将触发时的滑动摩擦转化为滚动摩擦，在设备频繁触发的工况下，比如流水线工位的到位检测、机床滑台的硬限位保护场景，滚轮的磨损量远低于固定撞块结构，能大幅延长开关的免维护周期。

　　实际应用中，这类开关常被用在几类典型场景：第一类是设备的硬限位保护，比如直线模组、机床滑台运行到行程端点时，即使软限位失效，运动部件触碰该开关后会直接切断动力回路，防止设备超程撞机；第二类是工序位置检测，比如自动化装配线上，工装夹具移动到指定装配位置时，触发开关给出到位信号，设备才会执行下一步的拧紧、焊接或者装配动作；第三类是安全门检测，设备防护门开启时摆臂复位，开关给出信号切断设备运行回路，避免人员误入运行区域发生安全事故。

　　设计这款开关的三维模型时，需要重点关注几个配合尺寸的公差：摆臂与壳体铰接处的转轴配合间隙，既要保证摆臂转动灵活无卡滞，也不能间隙过大导致摆臂晃动，出现触发位置偏移；滚轮与摆臂的铰接处需要保证滚轮转动顺畅，无偏心晃动，否则触发时会出现卡顿或者触发力不稳定的问题；内部传动顶杆与壳体的导向孔配合，需要保证顶杆沿轴向运动无偏斜，确保触点动作的行程一致性，通常顶杆的动作行程控制在1-2mm区间，触发力控制在5-10N范围，既保证触发的灵敏度，也具备一定的抗振动能力，避免设备运行时的振动导致开关误触发。壳体的出线端设计有密封结构，适配常规的工业线缆护套，能够满足车间普通工况的防尘防溅要求，安装时需要注意出线方向朝下或者侧向，避免液体顺着线缆流入壳体内部造成触点短路。另外开关的触发方向有明确要求，必须是沿摆臂转动的切线方向施加触发力，禁止从侧向撬动摆臂，否则会造成摆臂变形甚至转轴断裂，这也是现场安装调试时需要重点注意的安装边界，很多现场故障都是因为触发撞块的安装位置偏移，侧向挤压摆臂导致结构损坏。
