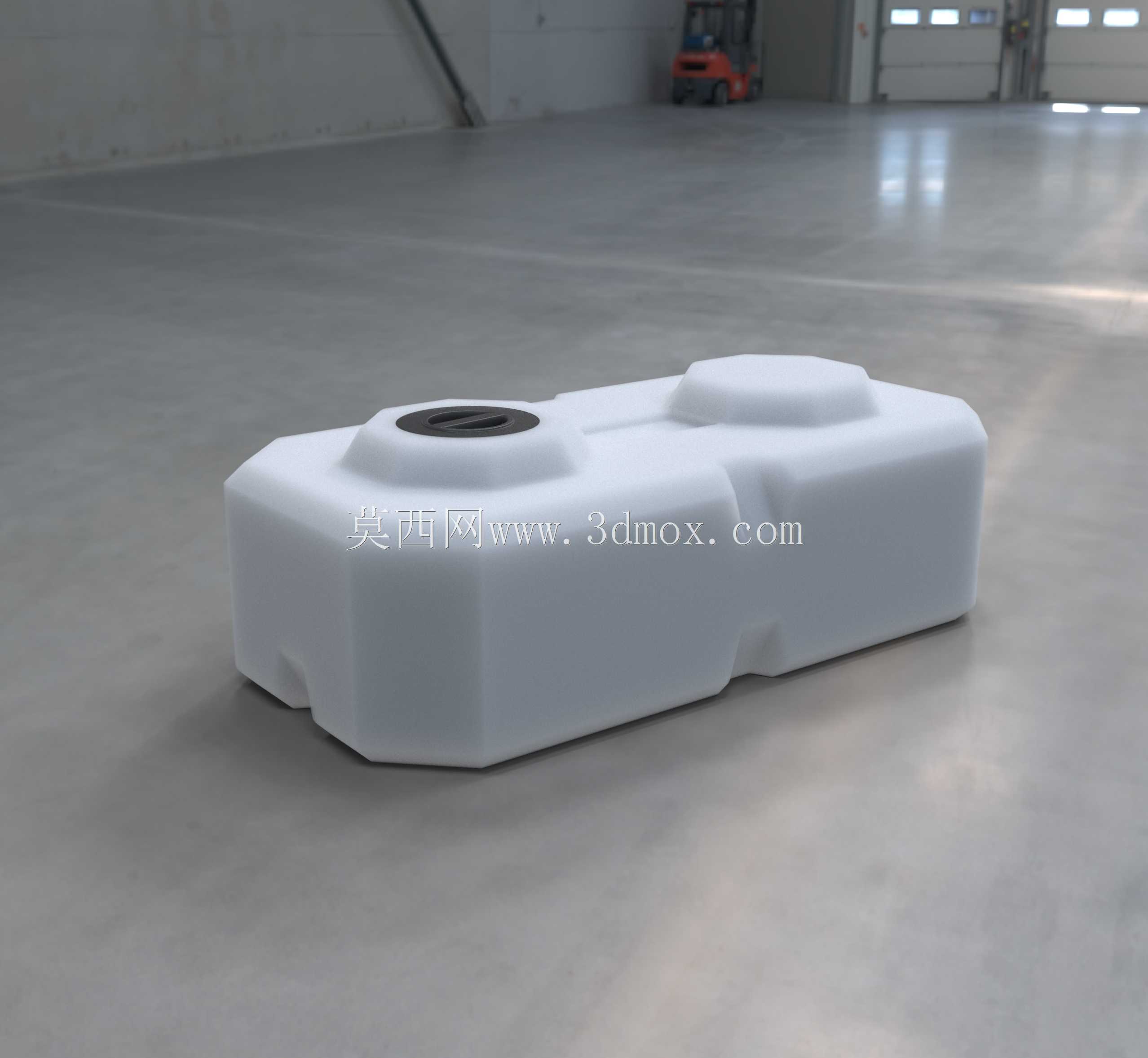

60升车载卧式聚乙烯储液罐体结构

　　做车载配套储液结构快十年，这类60升级别的卧式扁形储液罐，是房车载水、户外作业设备储液、小型农用机械药剂存储场景里用量极大的部件，这次建模的这款双凸起顶置接口的罐体，完全是按照实际装车的边界约束倒推出来的结构，不是凭空画的外观件。

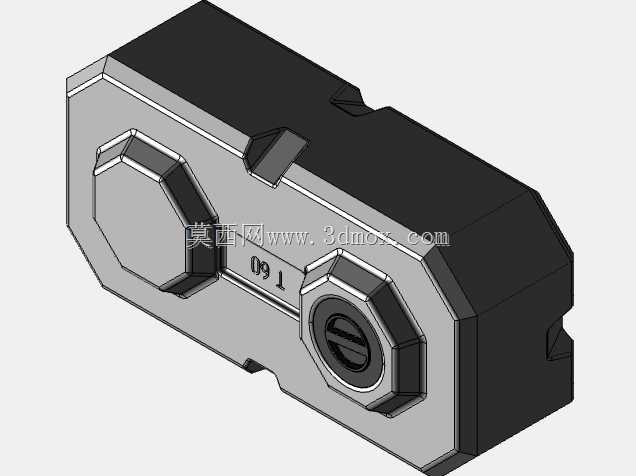

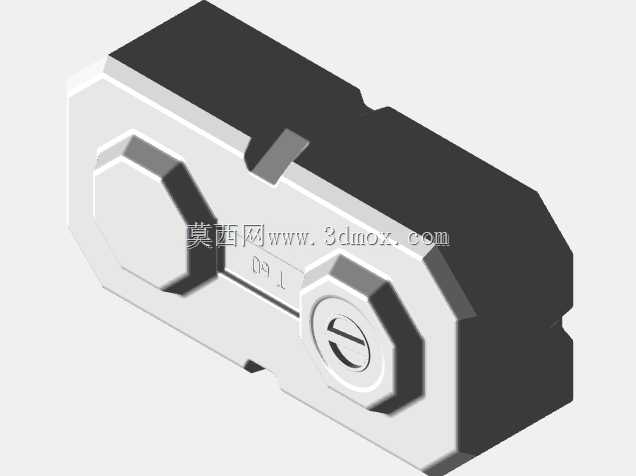

　　先讲安装边界的考量，这类罐体大多是塞在车架侧方的空余空间、或者设备舱的底层夹层里，所以整体做了低重心的扁长造型，底部做了微幅的内凹支撑筋，不需要额外做全包覆的固定托架，只要两条绑带穿过罐体底部的预留凹槽，就能把罐体牢牢固定在安装基面上，不会因为车辆行驶的颠簸出现横向滑移。顶部两个凸起结构，靠前的大直径凸起是加注口，做了内凹的螺纹接口沉台，拧紧盖子之后上盖面不会突出罐体最高轮廓，避免安装时和上方的舱板、管线发生干涉；靠后的小凸起是液位传感器安装位或者透气阀接口，位置比加注口略低，既不会在加注液体时出现溢液顺着接口流到传感器接线端的问题，也能保证罐内液体在倾斜状态下不会从透气口漏出。

　　从功能特性来说，罐体整体采用滚塑工艺的等壁厚设计，转角位置全部做了大圆弧过渡，没有直角应力集中点，哪怕是装弱酸碱类的作业药剂、或者低温环境下存储清水，也不会因为应力开裂出现漏液。罐体内部在两个凸起之间的位置做了隐形的防浪板结构，和罐体本体一体滚塑成型，不需要额外焊接或者粘接防浪部件，车辆行驶过程中液体晃动的冲击力会被防浪板逐层消解，不会因为液体大幅晃荡导致车辆重心突变，也能减少晃荡产生的噪音传递到车厢内部。

　　实际选型的时候要注意，这款罐体的进出液接口如果是做清水存储用，可以直接在加注口内置滤网，阻挡加注时带入的杂质；如果是存储农药、消杀药剂这类有腐蚀性的液体，只需要更换对应耐腐材质的密封盖和接头就行，罐体本身的聚乙烯材质耐候性足够，户外放置三到四年不会出现材质脆化的问题。建模的时候特意把罐体底部的支撑面做了1度的微小倾斜，倾斜方向朝向预留的排污口位置（如果用户有排污需求可以在低位自行开孔，不需要额外改动罐体结构），日常使用时罐内的残液可以完全排空，不会出现积液变质、结垢的问题。

　　很多新手做这类储液罐建模的时候，容易把壁厚做的不均匀，或者忽略安装绑带的凹槽位置，导致实际生产出来的罐体绑带固定时打滑，或者转角位置壁厚太薄容易撞裂。这次的结构在建模阶段就把所有安装干涉点、壁厚均匀性、防浪结构的位置都做了校核，所有外轮廓的圆角都匹配滚塑工艺的最小成型圆角，不会出现生产时积料或者壁厚过薄的缺陷。另外顶部两个接口的中心距、接口螺纹尺寸都是按照通用配件的标准尺寸做的，后期采购密封盖、液位传感器、透气阀的时候不需要单独开模做定制件，直接用市售的标准配件就能装配，能大幅降低配套采购的成本。

　　在移动作业场景里，这类小容量卧式储液罐比立式罐的适用性强太多，立式罐高度太高，装在车底或者设备舱里会挤占上方的设备安装空间，而且重心高，车辆侧倾时稳定性差；这款扁形罐体的注液后重心高度不到整体高度的三分之一，哪怕车辆在非铺装路面倾斜30度，罐体也不会出现失稳翻倒的情况，液体也不会从加注口溢出。如果是用于车载淋浴、餐厨供水的场景，还可以在靠后的接口位置加装小型出水泵，接口的承压能力完全能满足小型水泵的工作压力要求，不需要额外做加强结构。
