220V二位二通直动式常闭电磁阀结构

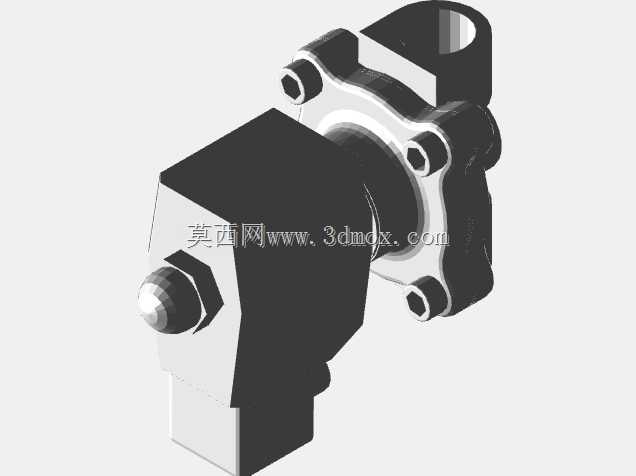

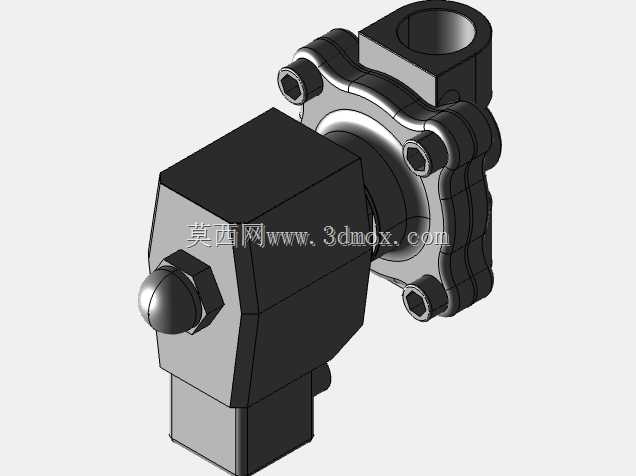

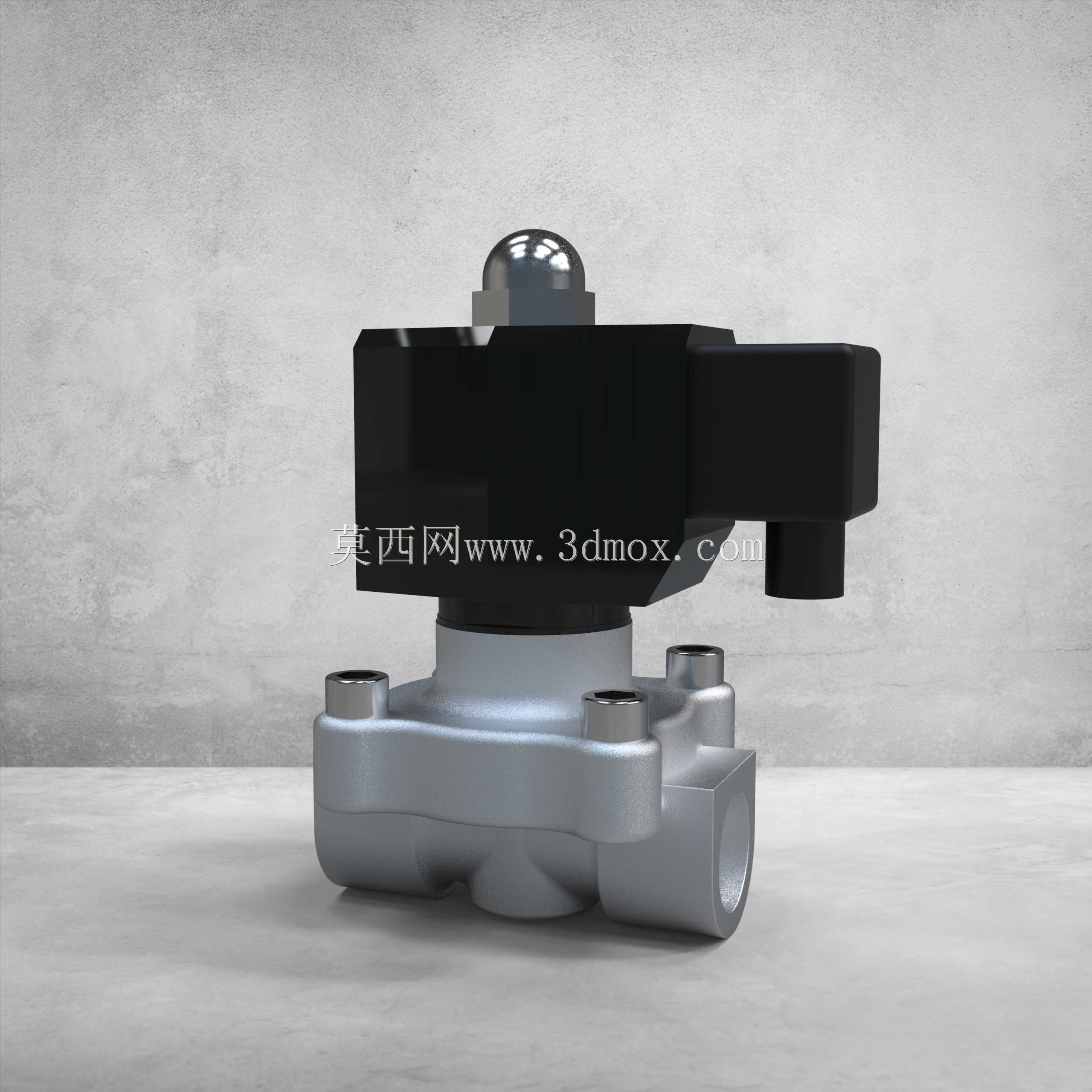

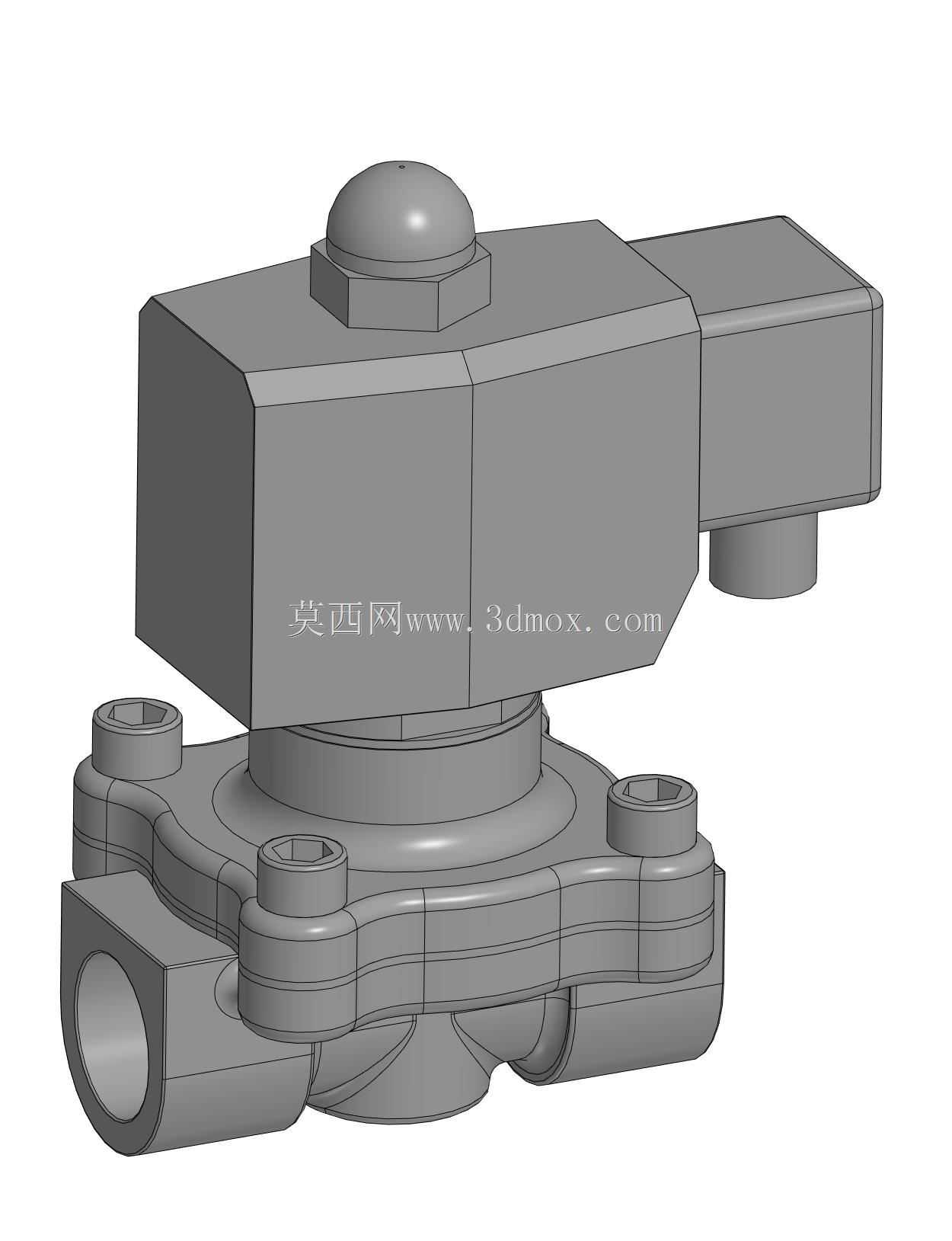

　　这款220V供电的螺线管驱动阀，是流体管路通断控制场景里的常用执行元件，日常在民用给排水、小型气动回路、低压液压支路、暖通自控管路里都能见到它的身影，核心作用就是接收电控信号完成管路介质的通断切换，不需要人工手动操作，适配自动化控制的逻辑需求。从结构设计来看，它采用直动式启闭结构，上部是电磁驱动单元，黑色的塑封外壳把线圈、动铁芯、复位弹簧完全密封在内，既可以避免外界粉尘、水汽侵入线圈造成绝缘失效，也能把电磁工作时的磁路约束在壳体内部，减少对外界弱电元件的磁干扰；下部是金属阀体，采用锻压铝合金或者不锈钢材质加工，进出油口为内螺纹连接形式，阀体上的四个安装凸台预留了螺栓孔位，既可以直接通过螺纹串接在管路中，也可以借助安装支架通过螺栓孔固定在设备机架上，避免管路振动导致阀件连接松动。

　　设计阶段首先要考虑的是安装边界的适配性，这类阀件的安装方向优先选择线圈竖直向上的姿态，能减少介质杂质沉积在动铁芯腔室里造成卡滞，进出水口的中心距、阀体底部到线圈顶部的总高度都要和周边管路、设备外壳预留足够的操作空间，尤其是线圈顶部的手动应急按钮位置，要预留出手指按压的操作空间，方便断电状态下手动测试阀件启闭状态。功能特性上，这款阀为常闭型设计，也就是线圈不通电的时候，动铁芯在复位弹簧的压力下压紧密封阀口，管路处于截断状态；当线圈通入220V交流电后，电磁力克服弹簧弹力吸合动铁芯，阀口打开，介质可以从阀腔内部流通，响应速度可以做到几十毫秒级别，适合频繁通断的控制场景。

　　密封结构的设计是这类阀件的核心，动铁芯端部的密封垫采用耐介质腐蚀的橡胶材质，根据过流介质的不同可以选配丁腈橡胶、氟橡胶等不同材质，适配水、压缩空气、低压矿物油等不同介质的密封需求，阀体结合面的密封采用平面橡胶垫密封，不需要额外涂抹密封胶就能保证额定压力下无外泄漏。在实际选型应用的时候，要注意阀件的公称通径和管路流量的匹配，不能为了省成本选通径过小的阀件造成管路压损过大，也不用盲目选大通径阀件造成成本浪费；同时要核对供电电压和控制回路的输出电压匹配，避免电压不匹配造成线圈烧毁或者吸力不足无法正常启闭。

　　建模的时候要重点还原几个关键配合尺寸：一是动铁芯和阀套的滑动配合间隙，这个间隙既要保证动铁芯动作顺畅无卡滞，又不能间隙过大造成磁路损耗过大吸力不足；二是阀口的密封行程，行程过大会导致电磁吸力不够无法可靠吸合，行程过小会导致阀口开度不足介质流通压损变大；三是进出水口的螺纹尺寸和密封面的角度，要和标准管螺纹的参数完全匹配，避免安装的时候出现螺纹错牙、密封不严的问题。另外线圈部分的接线腔设计在侧方，预留了标准电缆格兰头的安装位置，接线的时候可以直接把控制电缆穿过格兰头接入线圈接线端子，拧紧格兰头就能实现接线部位的防护，不需要额外做防水处理，适合车间、户外等多种安装环境。阀体的流道设计采用平滑过渡结构，减少介质在阀腔内部的涡流损失，降低介质流动时候的噪音，同时流道内壁没有明显的直角凸起，不容易滞留介质杂质，能减少阀件卡滞的故障概率。
