螺纹插装式制动阀液压元件结构设计

　　这款螺纹插装式制动阀，主要应用在行走机械的液压制动回路中，常见于小型装载机、滑移转向设备、井下无轨胶轮车这类需要独立制动控制的工程装备上，作为行车制动或者驻车制动的压力控制核心元件，直接决定制动系统的响应速度与压力稳定性。从结构设计来看，整体采用同轴式插装布局，所有功能阀芯、阻尼孔、密封槽都集成在单一阀套上，没有外接的分体式阀块附件，安装时直接旋入集成阀块的对应安装孔内，不需要额外的连接管路，能大幅缩小制动阀组的整体体积，适合在安装空间紧凑的小型行走设备上布置。

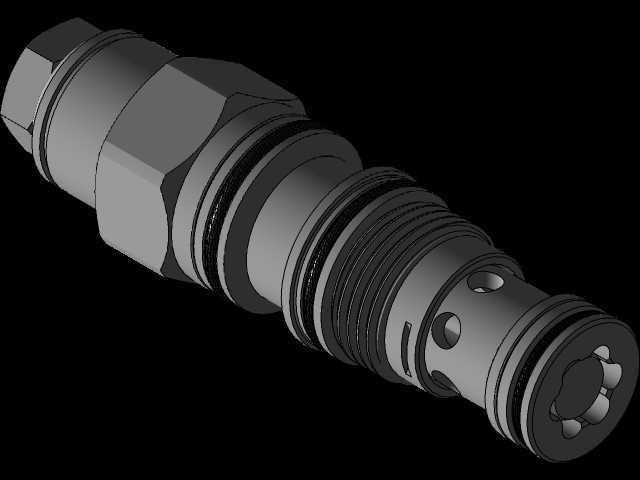

　　从外形尺寸来看，阀体主体采用外六角结构作为安装受力位，方便使用标准套筒工具完成拧紧作业，六角对边尺寸符合常规插装阀的安装规格，对应的阀块安装孔为阶梯式通孔，入口端设置内螺纹与阀体的外螺纹配合，螺纹规格适配行业通用的16mm通径插装阀安装标准，安装孔深度与阀体总长匹配，旋入到位后，阀体尾部的油口段完全伸入阀块内部油道，不需要额外的密封垫片，依靠阀体上分布的多道O型圈槽实现不同油腔之间的密封隔离，避免不同压力等级的油液发生内泄。

　　功能设计上，这款阀采用锥阀式密封结构，相比滑阀结构的制动阀，锥阀的密封线接触形式能实现零内泄，在驻车制动工况下可以长时间保持制动腔的压力稳定，不会因为滑阀间隙泄漏导致制动压力缓慢下降，避免出现溜车的安全隐患。阀芯内部设置了多组径向阻尼孔，在制动压力建立的过程中，阻尼孔可以对油液的流动产生节流作用，减缓压力上升的斜率，避免制动压力瞬间飙升导致车轮抱死，提升制动过程的平顺性，尤其是在湿滑路面作业时，平缓的压力建立过程能减少轮胎打滑的概率。阀体上分布的多道环形密封槽，分别对应进油腔、制动腔、回油腔三个独立油道，每道密封槽的宽度和深度都匹配标准邵氏硬度的丁腈橡胶O型圈，安装时O型圈受阀块孔壁的挤压产生弹性变形，完全填充密封间隙，即使在系统压力达到21MPa的额定工作压力下，也不会出现外泄漏或者腔间窜油的问题。

　　在实际工况适配方面，这款阀的进油口直接连接蓄能器或者制动泵的压力油道，出油口连接制动轮缸的控制腔，当制动踏板触发先导压力时，阀芯克服弹簧力换向，压力油进入制动轮缸推动制动片抱紧制动盘实现制动，当踏板释放时，阀芯在弹簧复位力作用下回到初始位置，制动腔的油液通过阀芯内部的回油道直接连通回油腔，压力快速释放解除制动。设计时特意将回油道的通流面积做了加大处理，回油过程的油液阻力更小，制动解除的响应时间控制在0.2秒以内，避免制动拖滞导致的制动片异常磨损和动力损耗。阀体尾部的结构采用多油孔径向进油的形式，相比端部单孔进油的结构，径向进油的通流面积更大，油液流动时的紊流更少，在大流量供油的工况下不会产生明显的节流噪音，同时也能降低油液流经阀口时的压力损失，提升制动系统的能量利用率。

　　从建模细节来看，所有的密封槽棱边都做了0.2mm的倒角处理，避免安装时O型圈被锐边切损导致密封失效，外螺纹的收尾段设置了退刀槽，保证螺纹可以完全旋入阀块的内螺纹中，不会出现螺纹干涉导致安装不到位的问题。阀芯和阀套的配合间隙控制在0.008mm到0.012mm之间，既保证阀芯可以在阀套内灵活滑动不会卡滞，又能将配合面的内泄量控制在允许范围内，即使在低温环境下油液粘度升高，也不会出现阀芯动作迟滞的问题。六角安装位和阀体同轴度公差控制在0.05mm以内，旋入阀块时不会出现偏斜，保证各道O型圈的压缩量均匀，不会出现单侧压缩量过大导致的密封圈过早老化问题。
