便携式迷你木质煎烤餐用器具结构设计

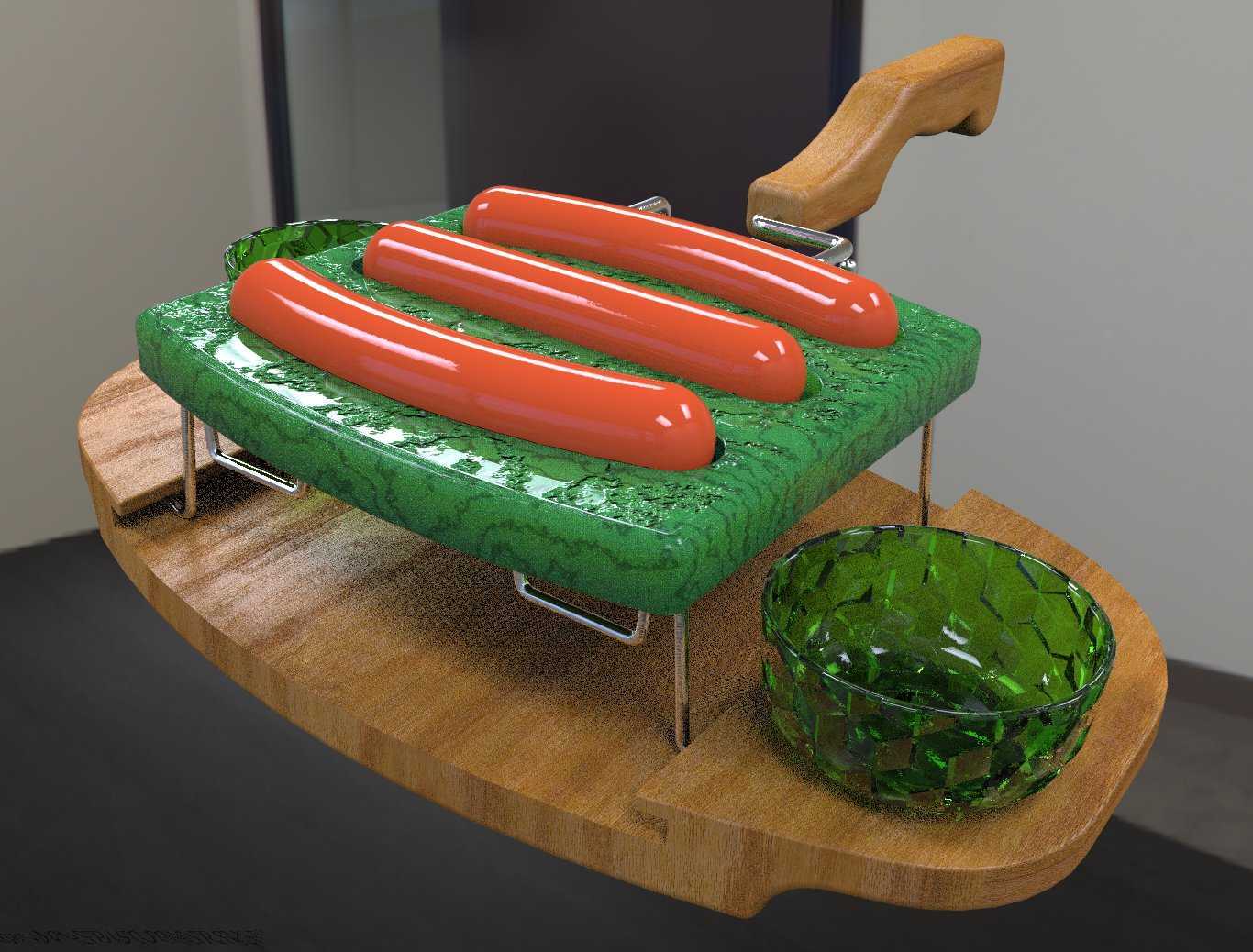

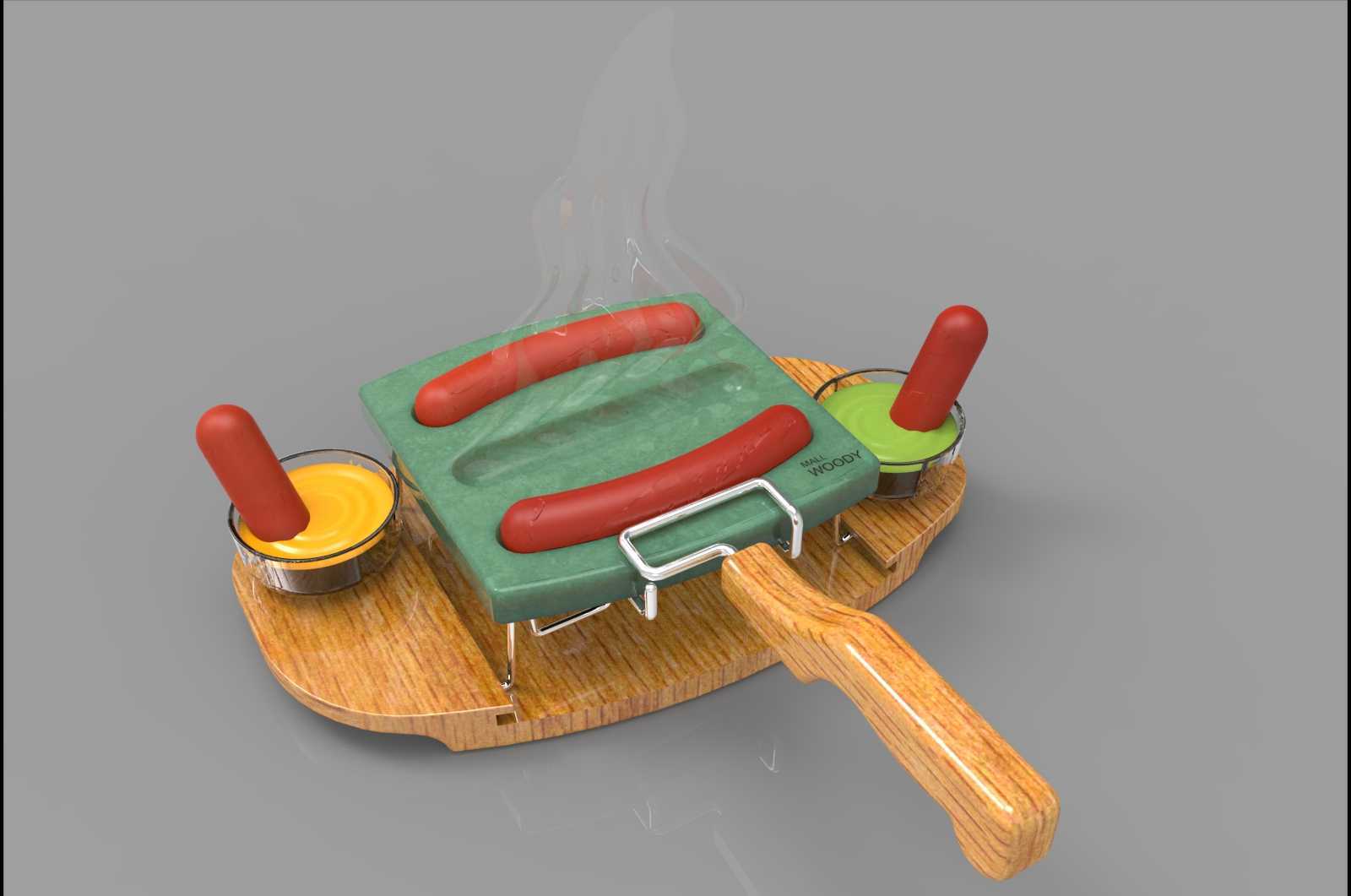

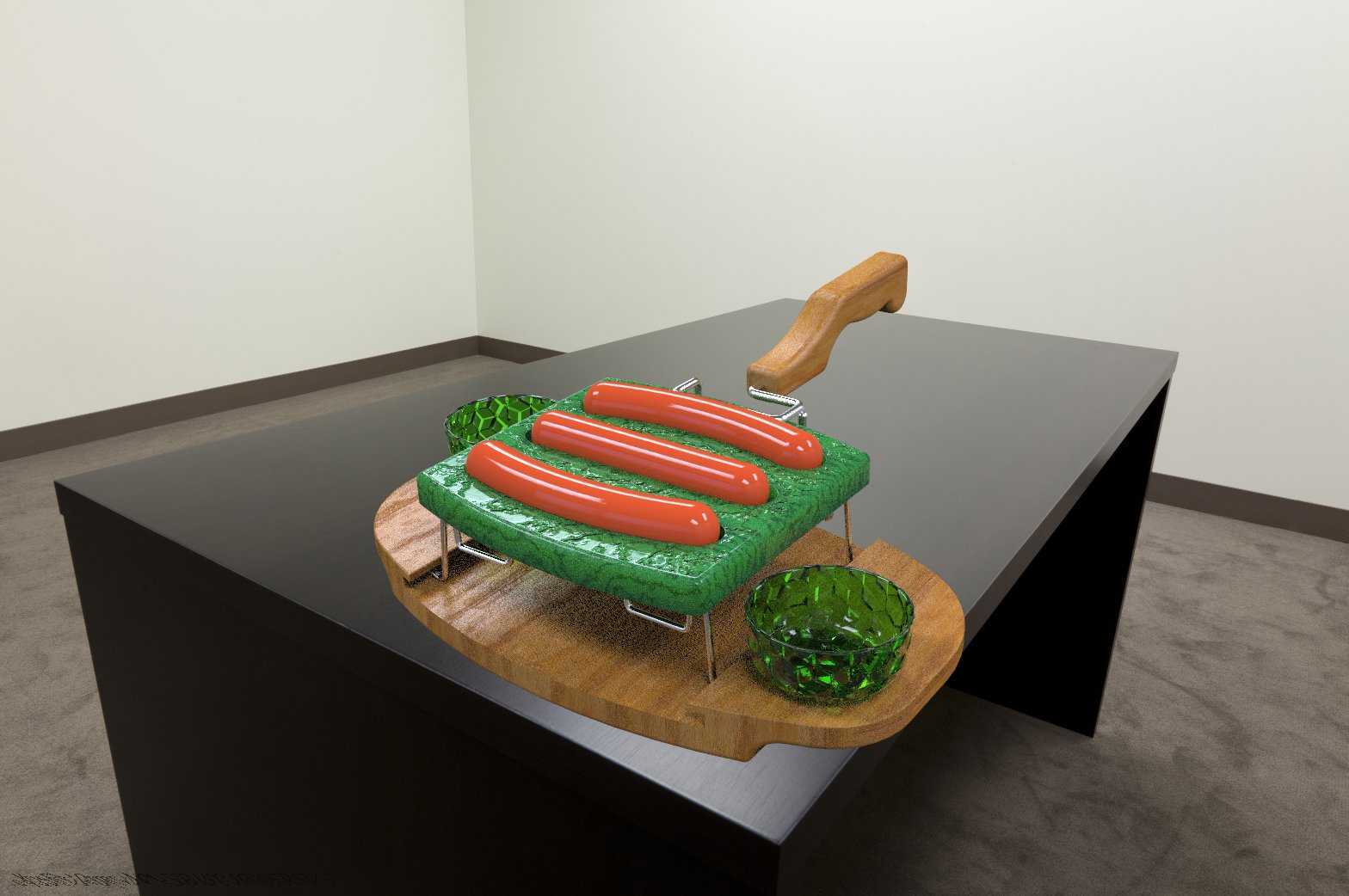

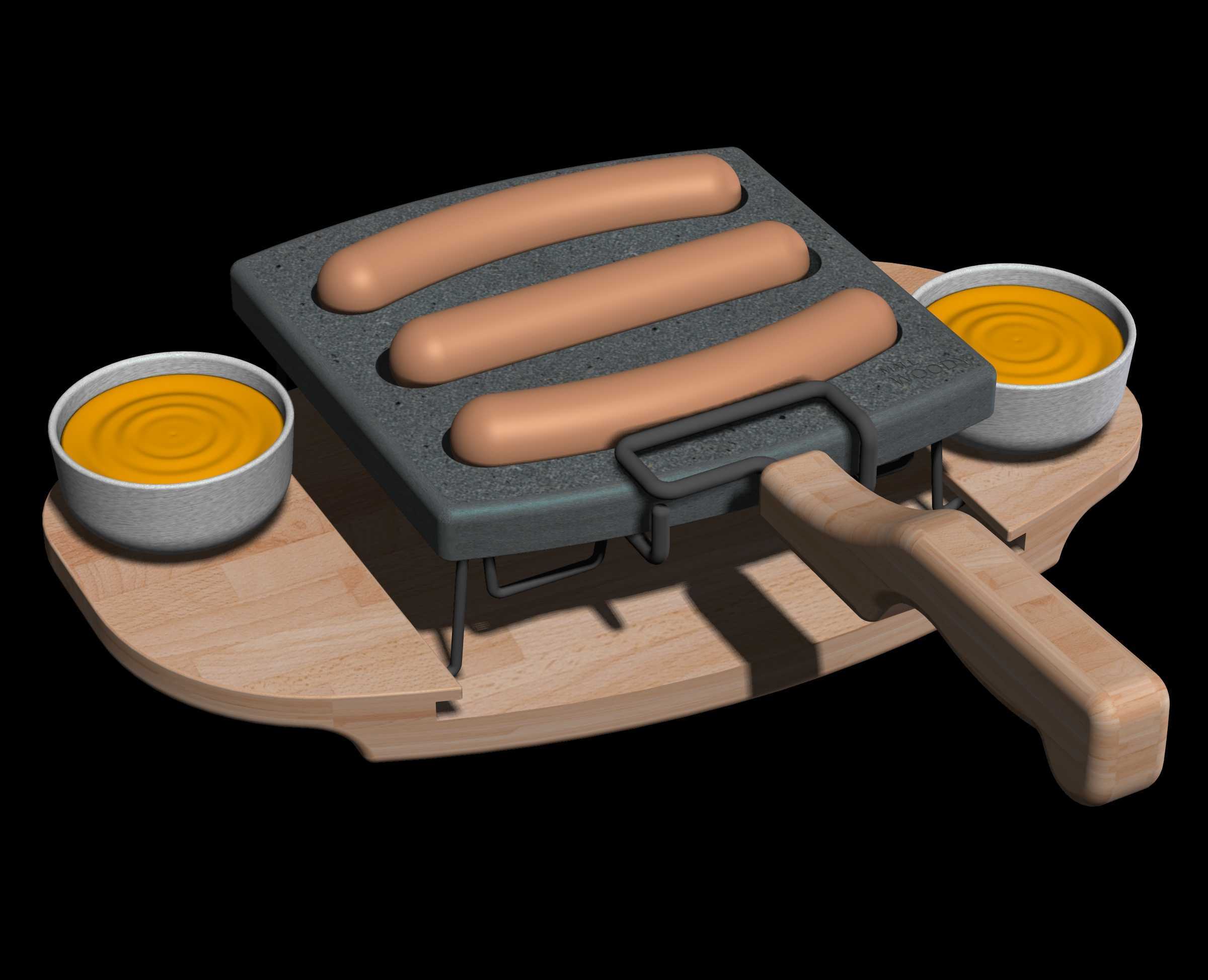

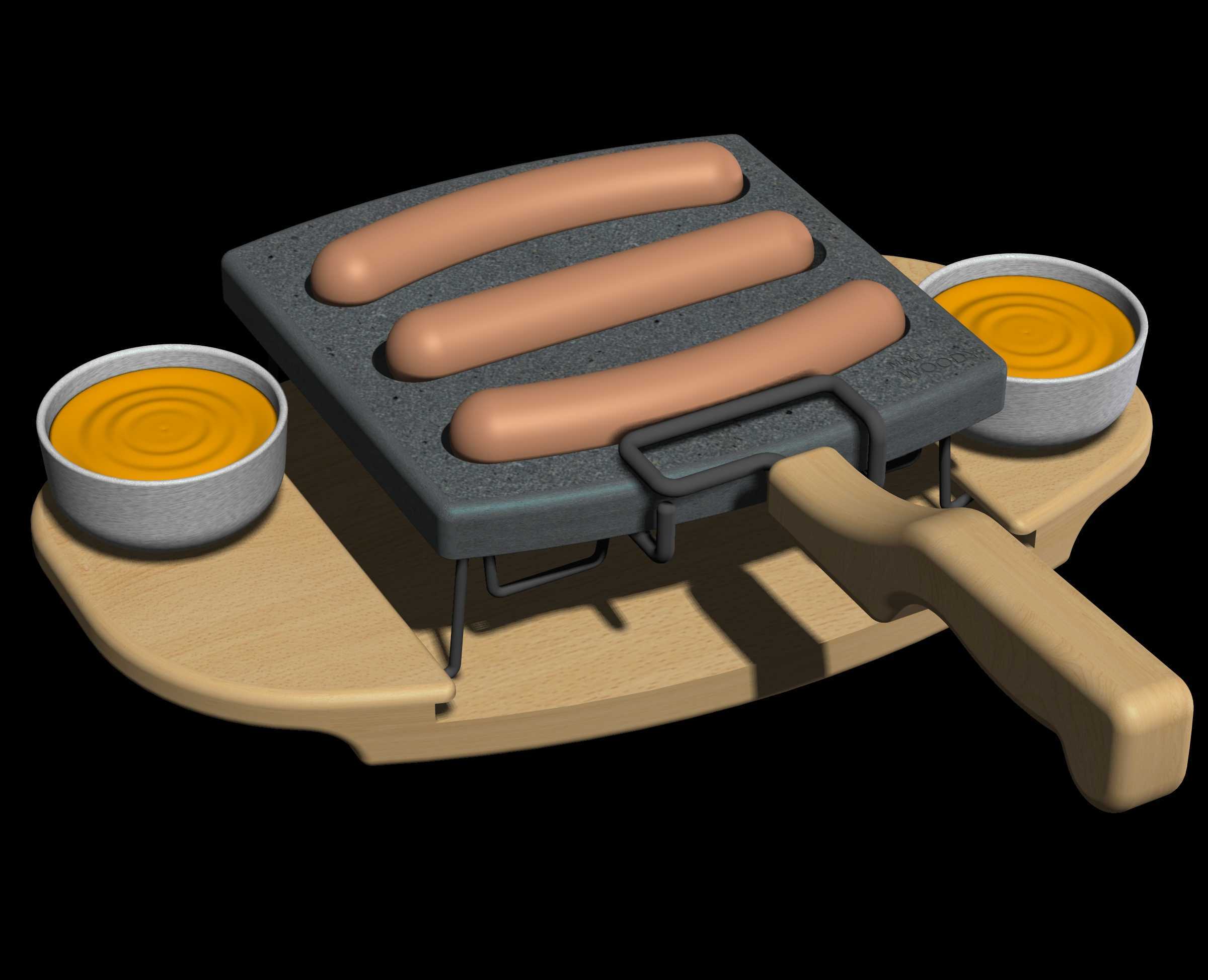

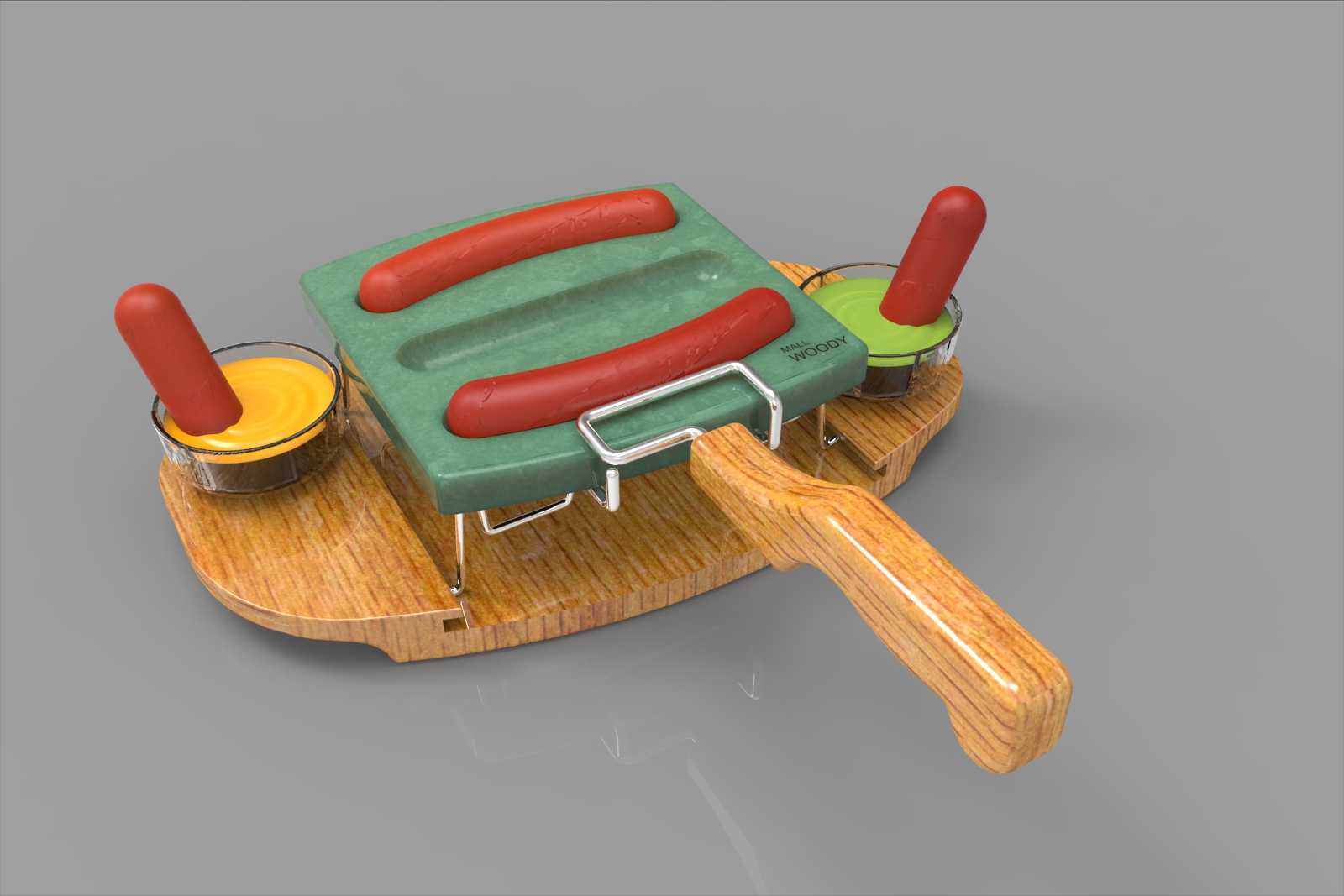

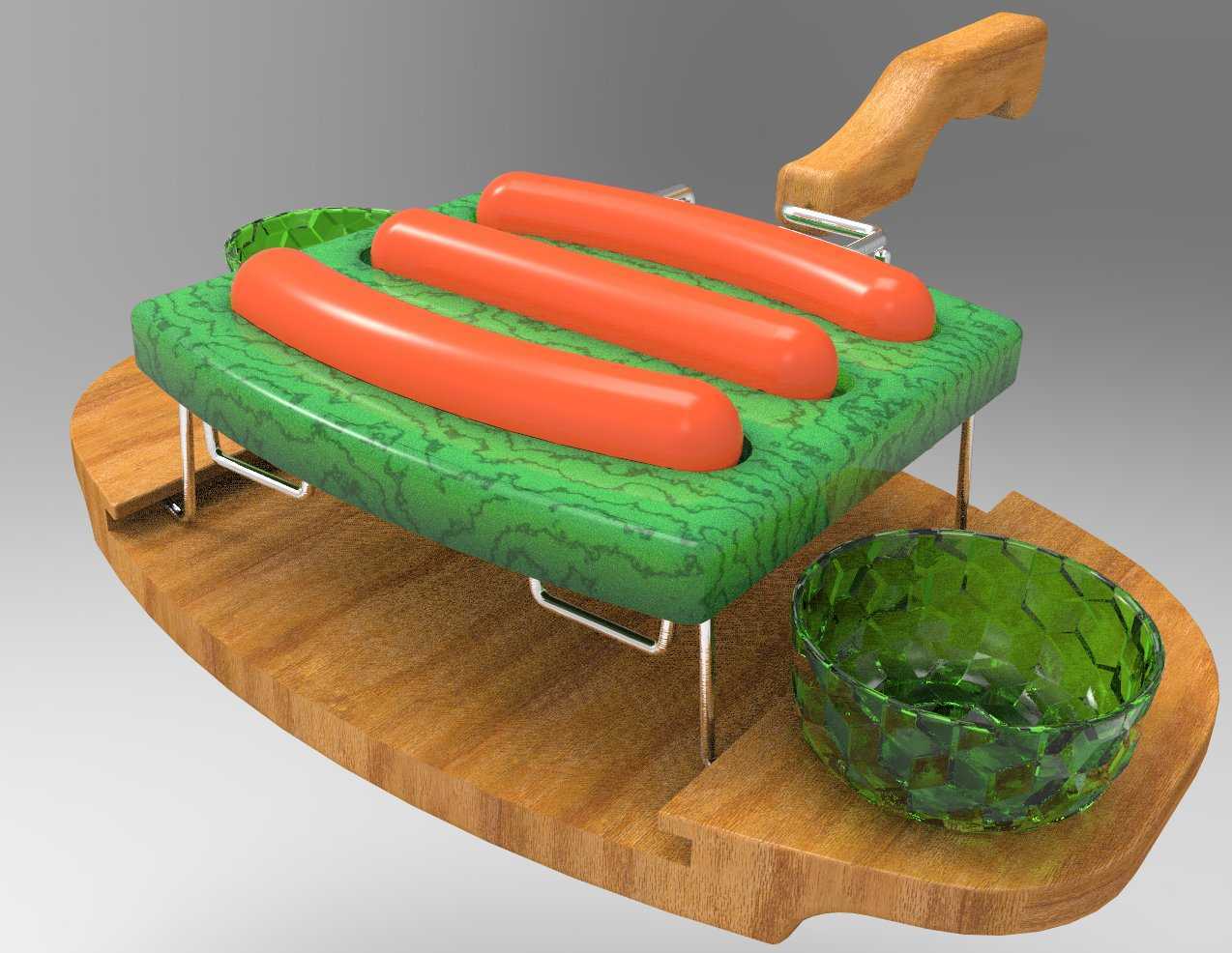

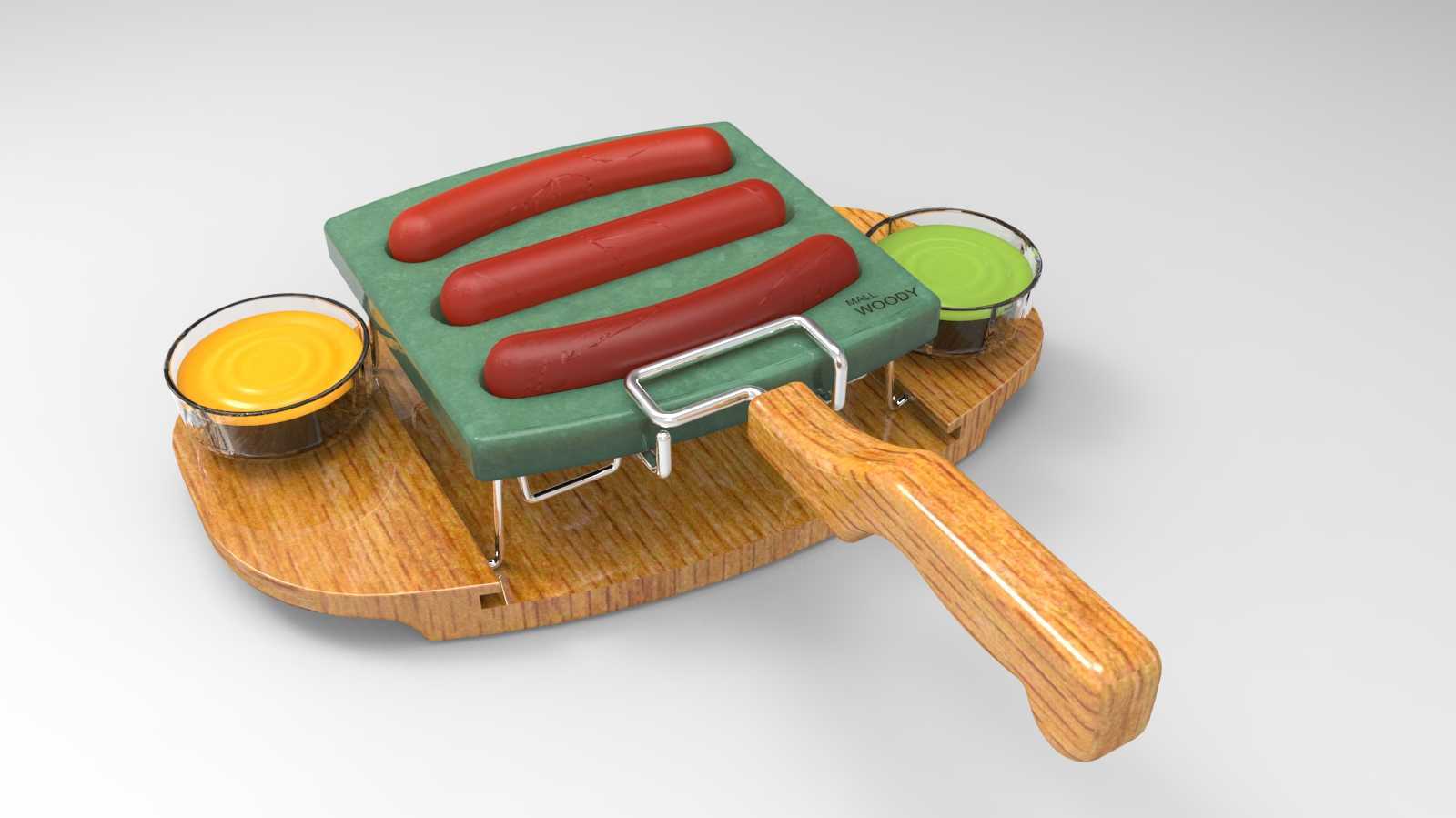

　　这款手持煎烤器具的结构设计，核心围绕单人份轻食煎烤场景展开，适配户外露营、家庭简餐、桌面小食制作等多类使用需求，整体结构拆分后可分为木质承托底座、不粘煎烤板、金属支撑支架、木质握持手柄、配套酱料容置杯五个核心部分，各部件的配合边界经过反复校核，不存在装配干涉问题。从实际使用逻辑出发，木质底座采用整木铣削成型，底部预留1.2mm深度的防滑槽，放置在木质餐桌、玻璃台面、露营折叠桌等不同接触面时，都能保证足够的静摩擦力，不会因为煎烤过程中的手部施力出现滑移；底座上表面预留的煎烤板安装槽深度为3mm，刚好卡住金属支架的四个支撑脚，支架采用直径2mm的不锈钢丝弯折成型，弯折处的圆角半径控制在1.5mm，既避免尖锐边角划伤使用者，

　　也能保证足够的支撑强度，承托煎烤板时的最大静载荷可达到5kg，完全覆盖三根香肠、少量蔬菜等常规煎烤食材的重量需求。煎烤板采用方形圆角设计，板面做了细微的导油纹路，煎烤过程中析出的油脂会顺着纹路流向板边的导流缺口，不会在板面积存导致食材过度浸油；板体靠近手柄的一侧设置了金属提手结构，提手与板体采用铆接固定，铆接点做了沉头处理，表面无凸起，不会剐蹭食材或者清洁布，煎烤完成后可直接通过提手取下煎烤板进行清洗，无需触碰高温板面。手柄部分采用与底座同材质的实木车削成型，手柄与支架的连接位置做了嵌套式结构，手柄插入支架连接座的深度为15mm，配合侧向的紧定螺钉固定，长期使用不会出现手柄松动脱落的问题；手柄的握持段做了符合人体工学的弧度设计，

　　最粗处直径为28mm，握持时手掌的受力均匀，提起整套器具移动时不会出现硌手的情况，手柄表面做了食品级木蜡油涂层，可耐受短时120℃的温度，不会因为煎烤板传导的热量出现漆面脱落、烫伤手部的问题。配套的两个酱料杯分别放置在底座两侧预留的圆形凹槽内，凹槽直径比酱料杯外径大0.5mm，取放顺畅同时不会因为桌面晃动倾倒，酱料杯采用高硼硅玻璃材质，可耐受高温，既可以盛放番茄酱、芥末酱这类冷食酱料，也可以短暂盛放加热后的芝士酱、黄油酱，杯口做了卷边处理，倾倒酱料时不会出现滴漏。整套器具的外形尺寸控制在220mm×160mm×85mm的范围内，收纳时可将酱料杯取下叠放在煎烤板上，整体收纳厚度不超过60mm，可轻松放入露营装备包、厨房抽屉内，

　　不占用过多储物空间；各部件的拆分设计也兼顾了清洁需求，除木质底座和手柄不能长时间浸水外，煎烤板、金属支架、酱料杯都可直接入水清洗，无清洁死角。从结构设计的校核角度看，各部件的公差配合采用基孔制间隙配合，安装间隙控制在0.2-0.4mm之间，既保证拆装顺畅，也不会出现配合过松导致的晃动问题；金属部件的边缘全部做了倒钝处理，所有锐边的圆角半径不小于0.8mm，符合食品接触类厨具的安全设计要求，使用过程中不会出现划伤风险。
