商用可移动火腿切片工作台结构设计

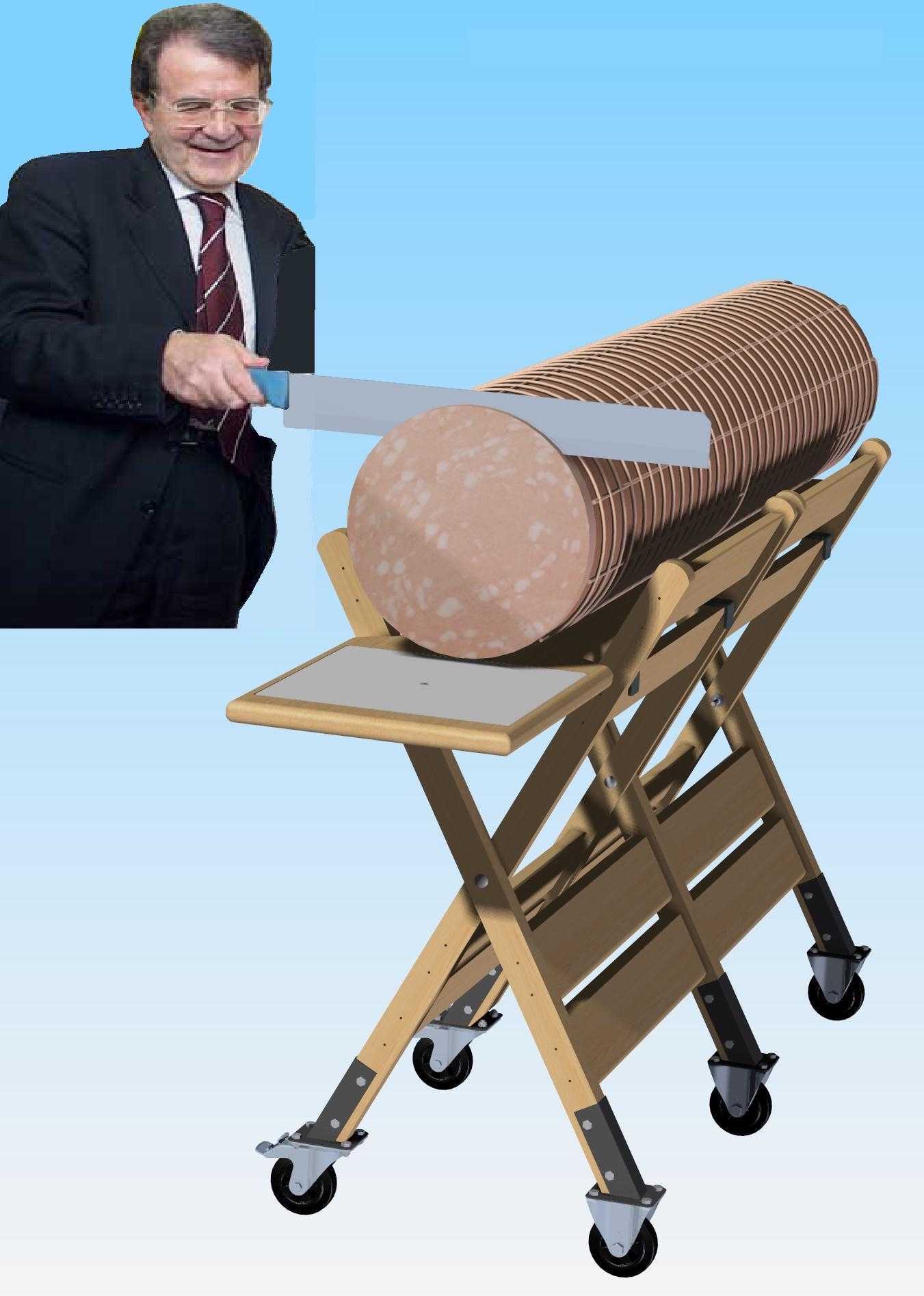

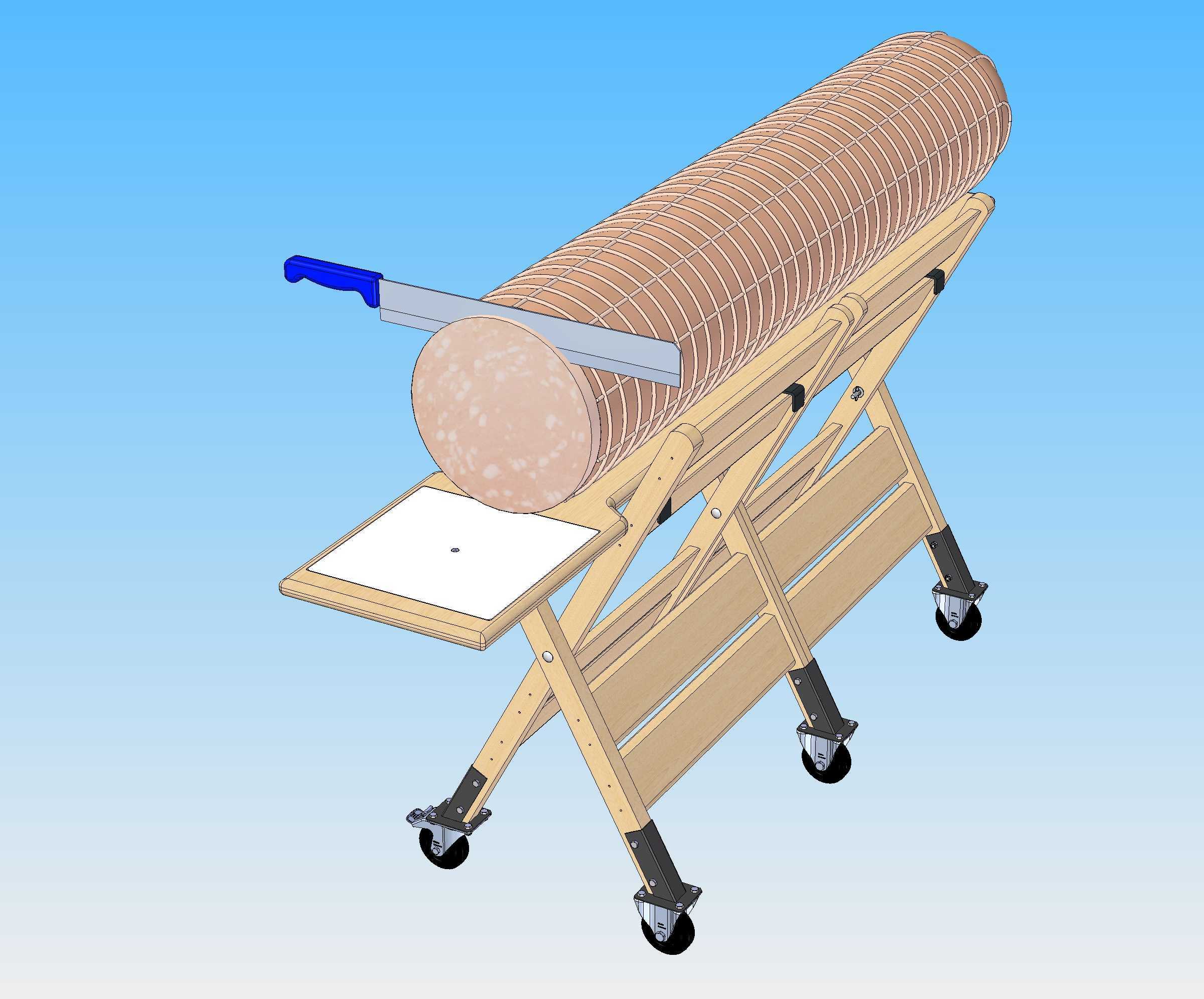

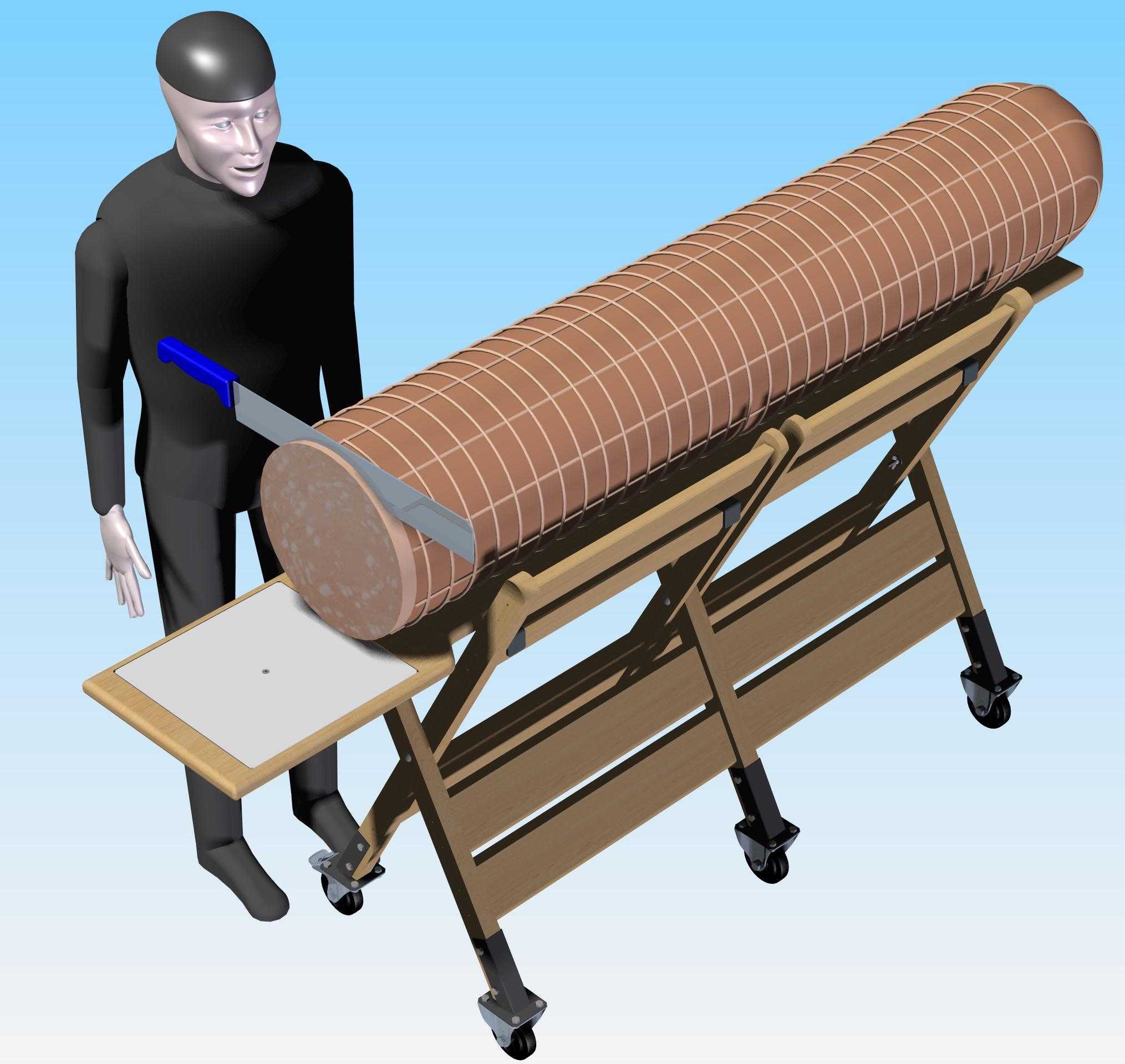

　　这套可调节式火腿切片支撑工装，主要面向西式冷肉加工门店、高端酒店自助冷餐区、熟食专营店这类需要现场分切整根发酵火腿的商用场景，区别于工业量产的全自动切片设备，它的核心定位是适配人工手持长刀分切的操作需求，兼顾展示性与操作实用性。从结构逻辑上看，整体采用剪叉式升降支架作为主体承载结构，剪叉臂采用硬质实木与金属铰接件组合的形式，铰接点位全部采用耐磨轴套配合螺栓锁紧，既可以通过调整剪叉的开合角度改变工作台整体高度，适配不同身高操作人员的切片作业姿态，避免长期俯身操作带来的腰部劳损，同时木质结构的触感温润，不会像全金属支架那样在低温冷藏环境下出现表面凝露、冻粘食材包装的问题。支架底部配置四个带刹车的万向脚轮，单轮承重设计不低于25kg，

　　四个脚轮的安装座采用L型金属折弯件与剪叉臂底端固定，安装边界上，脚轮伸出支架底框的距离控制在30mm以内，既保证转向时不会与支架本体产生运动干涉，同时在刹车锁止后，整体支架的抗侧倾能力可以满足横向切肉时的侧向力要求——常规手持火腿刀分切时，施加在火腿上的横向推力大概在80-120N区间，经过剪叉结构的力传导后，脚轮位置的倾覆力矩远小于支架自重带来的抗倾覆力矩，不会出现作业时支架侧翻的问题。支架上部的承载平台分为两个功能区，靠后侧的弧形托台是整根火腿的固定承载位，托台表面做了多道平行的防滑凹槽，凹槽间距匹配常规切片厚度的引导需求，托台的弧形曲率按照市场主流整根穆塔德拉火腿的外径尺寸设计，弧度半径在120-150mm区间，

　　可以适配不同规格的整根冷肉放置，避免火腿在切片过程中出现滚动偏移；前侧的水平置物台采用平整的实木面板，边缘做了10mm高的挡边，用来临时放置切好的肉片、清洁抹布或者分切用的夹具，挡边的高度不会干扰持刀手的前后移动动作，同时能避免薄片食材滑落。在设计过程中，特意调整了剪叉支架的铰接阻尼，所有铰接点的锁紧螺栓都配置了蝶形调节旋钮，操作人员不需要额外工具，就可以根据当前的操作需求调整支架高度，调整完成后拧紧蝶形旋钮即可锁止当前高度，高度调节范围覆盖600mm到900mm区间，既可以适配站立操作的高度需求，也能降低高度配合台面展示使用。考虑到食品接触场景的卫生要求，所有与食材可能接触的木质部件表面都做了食品级木蜡油涂装，

　　金属铰接件全部采用304不锈钢材质，不会因为长期接触肉制品的盐分出现锈蚀，整体结构没有清洁死角，所有拼接缝隙都做了圆弧过渡处理，日常清洁时可以直接用食品级消毒剂擦拭，不会残留肉屑滋生细菌。从安装尺寸边界来看，支架完全收拢后的整体长宽尺寸控制在650mm*450mm以内，即使是面积不大的熟食档口也可以轻松放置，不会占用过多操作空间；完全升起时的整体高度不超过950mm，放置在档口内不会遮挡后方的展示柜或者操作人员的视线。和传统的固定式火腿架相比，这套带移动轮的剪叉结构不需要提前固定在台面上，打烊后可以直接推到储物间存放，营业时推到操作位锁止脚轮即可使用，场地适配性更强。在结构强度校核阶段，按照整根火腿最大重量15kg、操作人员施加150N竖向下压力的极端工况计算，剪叉臂的弯曲应力远小于木材的许用弯曲强度，铰接销轴的剪切应力也在304不锈钢的许用应力范围内，长期使用不会出现结构变形或者铰接松动的问题。另外，托台的位置特意做了15度的倾角设计，火腿放置后朝向操作人员的一侧略微倾斜，更符合手持长刀分切时的入刀角度，减少操作人员的手腕转动幅度，长时间切片作业也不容易出现手腕酸痛的问题。
