双接口法兰式安全阀阀体三维设计

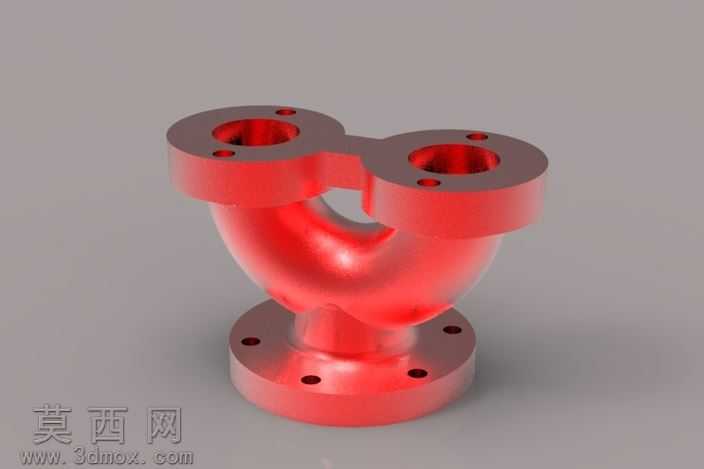

本作品为安全阀阀体的三维参数化设计成果，建模阶段依托主流三维CAD软件完成全特征构建，首先梳理阀体的流体通路逻辑：底部为单法兰入口结构，上部延伸出对称分布的双法兰出口接口，整体流道采用平滑圆弧过渡设计，避免流体在腔体内形成紊流与压损。建模过程中先绘制流道的中心引导线，通过扫掠命令生成基础流道实体，再逐步叠加法兰结构、安装孔位、连接加强筋等细节特征，所有法兰的螺栓孔均采用圆周阵列方式生成，严格匹配通用法兰的安装尺寸规范，孔位间距、法兰厚度、密封面宽度均参考工业阀门设计标准设定，确保模型具备实际生产参考价值。材质与渲染阶段，为模型赋予金属红漆材质效果，模拟工业阀门常用的防锈涂装外观，调整材质的粗糙度、反射率参数，还原金属漆面的细腻光泽，同时对法兰密封面区域做差异化材质处理，呈现金属加工后的光洁质感，渲染时采用柔和的影棚布光，多角度展现阀体的曲面过渡与结构细节，清晰呈现各连接部位的形态。结构设计上，阀体的双出口对称布局可适配双回路泄压需求，底部法兰与上部双法兰的连接位置做了加厚过渡处理，避免承压状态下出现应力集中，流道的弯曲半径经过优化，既保证流体排放通畅，又控制阀体整体体积，兼顾结构强度与安装空间需求。整个建模过程遵循自上而下的设计思路，先确定核心流道的通径参数，再匹配对应压力等级的法兰尺寸，最后完善外部的结构细节，所有特征均保留参数化编辑属性，可根据实际通径、压力等级需求快速调整尺寸参数，适配不同工况的安全阀设计需求，模型的结构细节完整，可用于阀门结构教学、产品方案展示、装配干涉校验等场景。
