轨道车辆防风雨受电弓铰链门结构设计

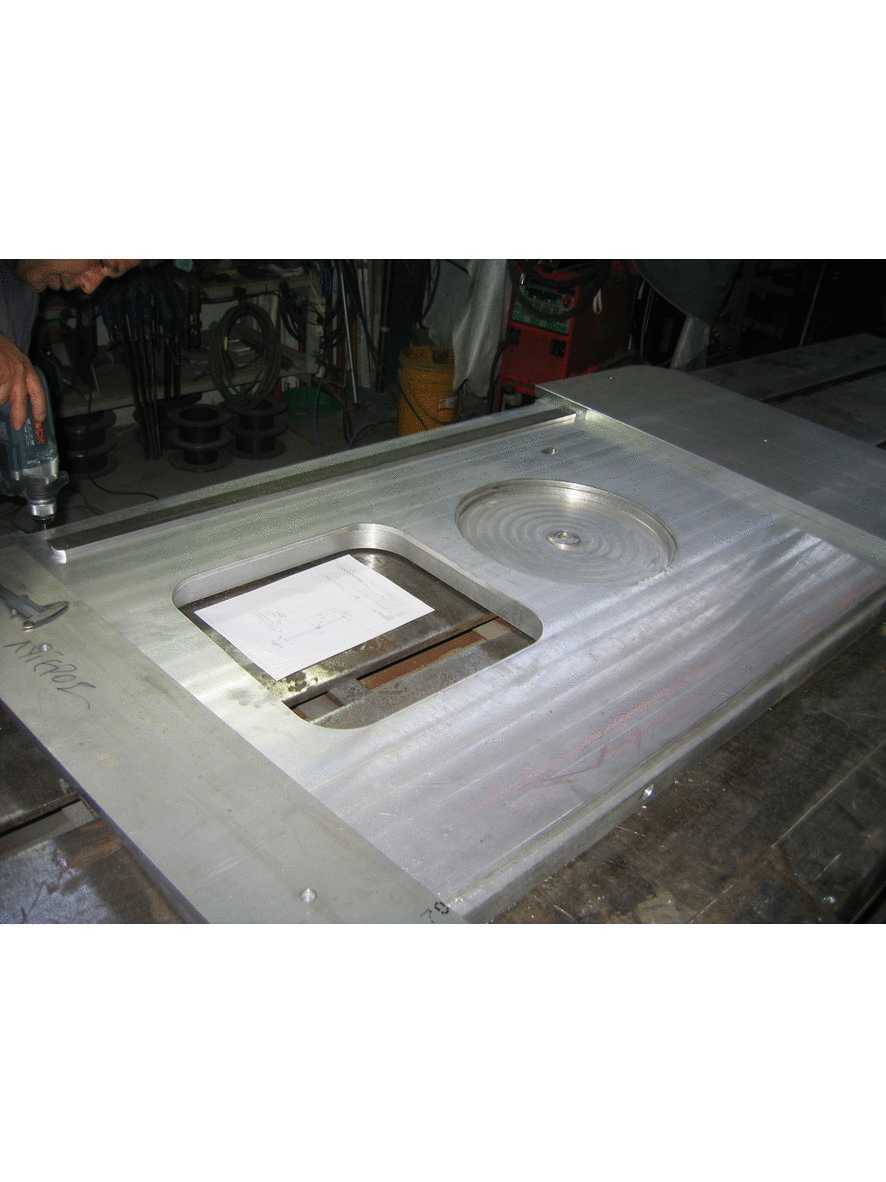

　　在轨道车辆车顶高压设备舱的运维场景中，受电弓区域的舱门需要兼顾日常检修开启的便捷性、运行状态下的密封防护能力以及长期户外工况的结构可靠性，这款铰链式舱门正是针对该场景开发的专用结构件。从实际使用需求出发，该门体首先要满足0.6bar压差下的密封要求，车辆高速运行时车顶会形成复杂的气动载荷，若门体密封失效，雨水、沙尘会侵入设备舱，造成受电弓绝缘部件积污、金属构件锈蚀，直接影响高压供电系统的稳定性，因此设计阶段首先围绕密封边界做了针对性处理。门体采用整体式金属板材加工成型，板面做了局部下沉的嵌入式窗口结构，该窗口既可以作为日常观察受电弓工作状态的可视区域，也能在不开启整扇门的情况下完成部分快速检查作业，减少运维时的开门操作频次。

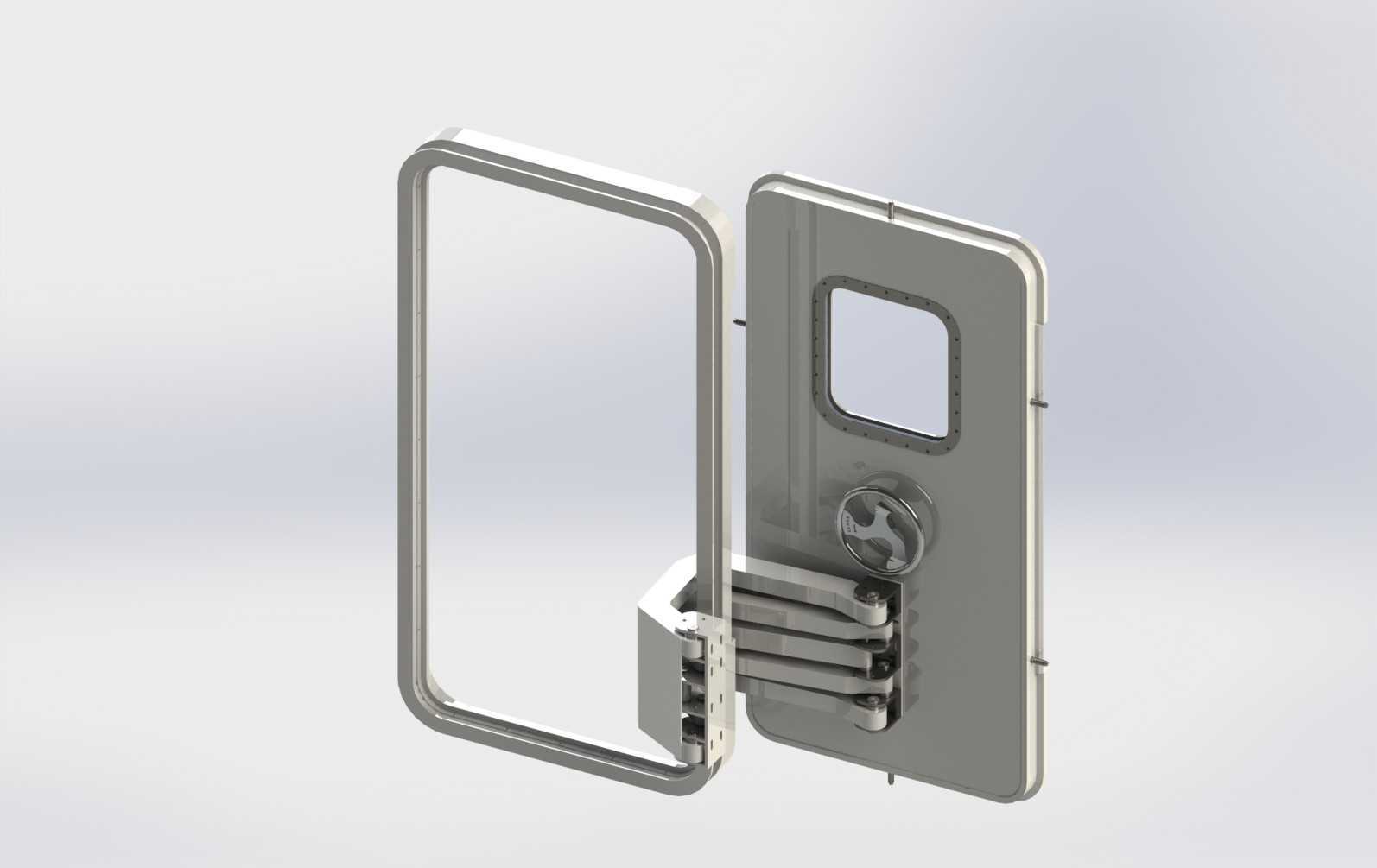

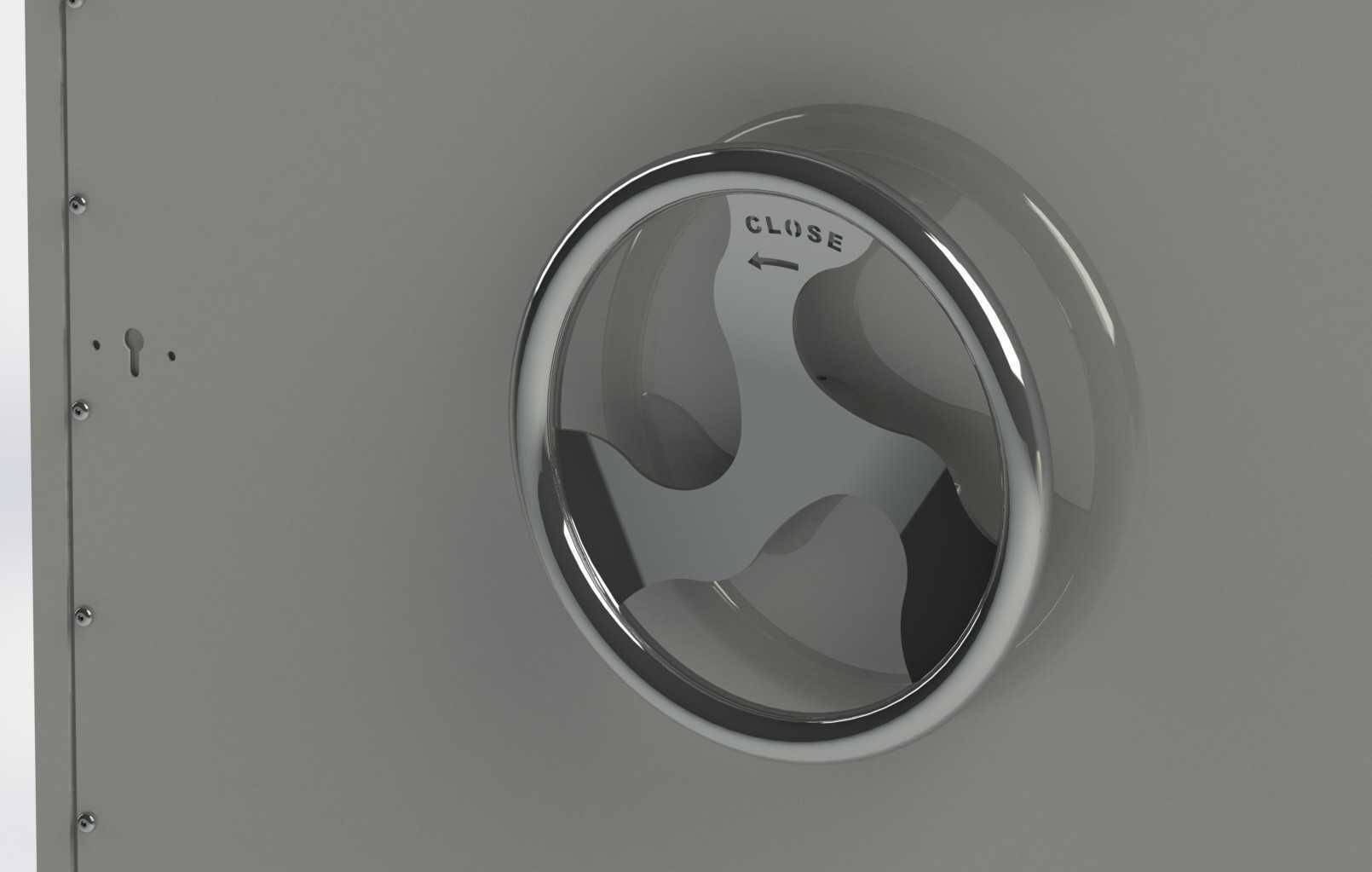

　　门体的铰链侧采用多段式铰链排布，沿门体侧边均匀布置铰接点，避免大尺寸门体长期开关出现的边角翘曲变形，铰链的转轴位置做了隐藏式处理，减少外露缝隙，避免雨水顺着铰接缝隙渗入舱内。与铰链侧相对的锁闭侧，设置了多点锁止结构，关门时锁止点同步压紧门体周边的密封胶条，保证整圈密封面的压紧力均匀，不会出现局部压合不实导致的漏点。从安装边界来看，门体的外轮廓与车顶设备舱的开口尺寸完全匹配，周边预留的密封胶条安装槽深度经过校核，胶条压缩量控制在合理区间，既不会因为压缩量过大导致关门阻力过大、锁止机构过载，也不会因为压缩量不足导致密封失效。门体表面做了平整化处理，没有突出的外凸构件，能够降低车辆高速运行时的风阻，同时减少气流在门体表面形成的紊流，

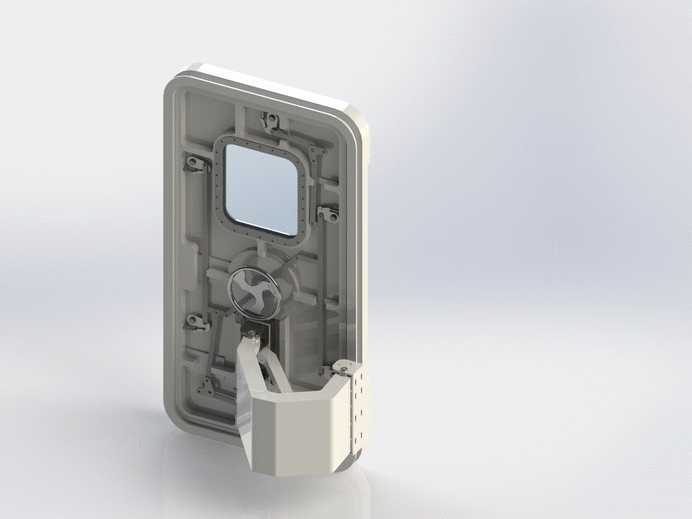

　　降低气动噪音。在结构强度设计上，门体背部设置了纵横交错的加强筋结构，筋板的排布方向顺着车辆运行时的主要气动载荷方向布置，能够在不显著增加门体重量的前提下，提升整体抗风压能力，避免车辆高速交会或者通过强风区域时门体出现凹陷变形。门体的开启角度经过优化，完全开启后可以避让开受电弓的升降运动路径，不会对受电弓的正常动作造成干涉，同时开启状态下可以通过定位撑杆固定位置，方便运维人员开展设备检修、部件更换等作业，不会出现门体意外回落造成的安全隐患。密封胶条选用耐候性橡胶材质，能够适应-40℃到80℃的户外环境温度变化，长期使用不会出现老化开裂、弹性丧失的问题，胶条采用嵌入式安装方式，更换时无需拆解整个门体，直接从侧边抽出旧胶条、

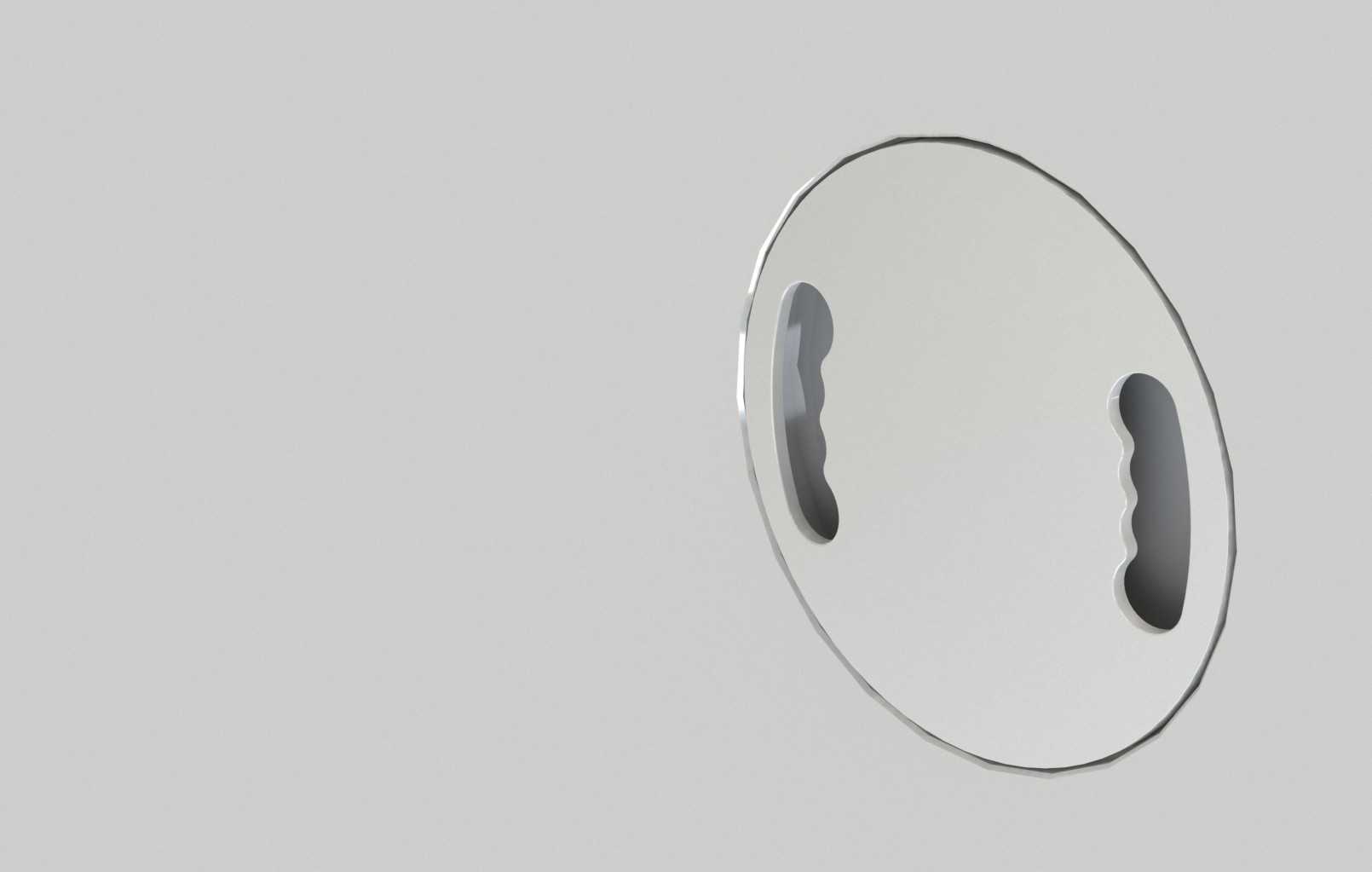

　　嵌入新胶条即可完成维护，降低后期运维成本。门体与舱体之间的配合面做了公差匹配设计，周边间隙控制在均匀一致的范围内，既保证开关门时不会出现剐蹭卡滞，也能避免间隙过大导致胶条外露过多、加速老化。针对车顶容易出现的积水问题，门体的下边缘做了导水斜面设计，落在门体表面的雨水会顺着斜面快速排向两侧，不会在门体与舱体的接缝处积存，减少渗水的可能性。在实际装配过程中，门体的铰链座采用螺栓连接的方式固定在舱体框架上，安装时可以通过调整螺栓的固定位置微调门体的装配间隙，降低对舱体框架焊接精度的要求，提升现场装配的效率。锁止机构的操作手柄设置在门体内侧靠近运维通道的位置，操作人员站在车顶运维平台上即可轻松完成开门、锁门操作，不需要探身到危险区域操作，提升运维作业的安全性。门体表面的防腐处理采用多层涂装工艺，底层做防锈磷化处理，中间层为抗冲击底漆，面层为耐候性面漆，能够抵御酸雨、紫外线、盐雾等户外环境的侵蚀，保证长期使用外观不会出现明显锈蚀、漆层脱落的问题。从三维建模的角度来看，该门体的所有配合面都做了精确的公差约束，铰链的运动副做了运动仿真验证，能够模拟全行程开关过程中的干涉情况，锁止点的压紧行程也做了参数化建模，可以根据实际密封胶条的压缩特性快速调整锁止位置，不需要反复做实体样机验证，大幅缩短设计迭代周期。
