航海配套液压式游泳作业平台结构

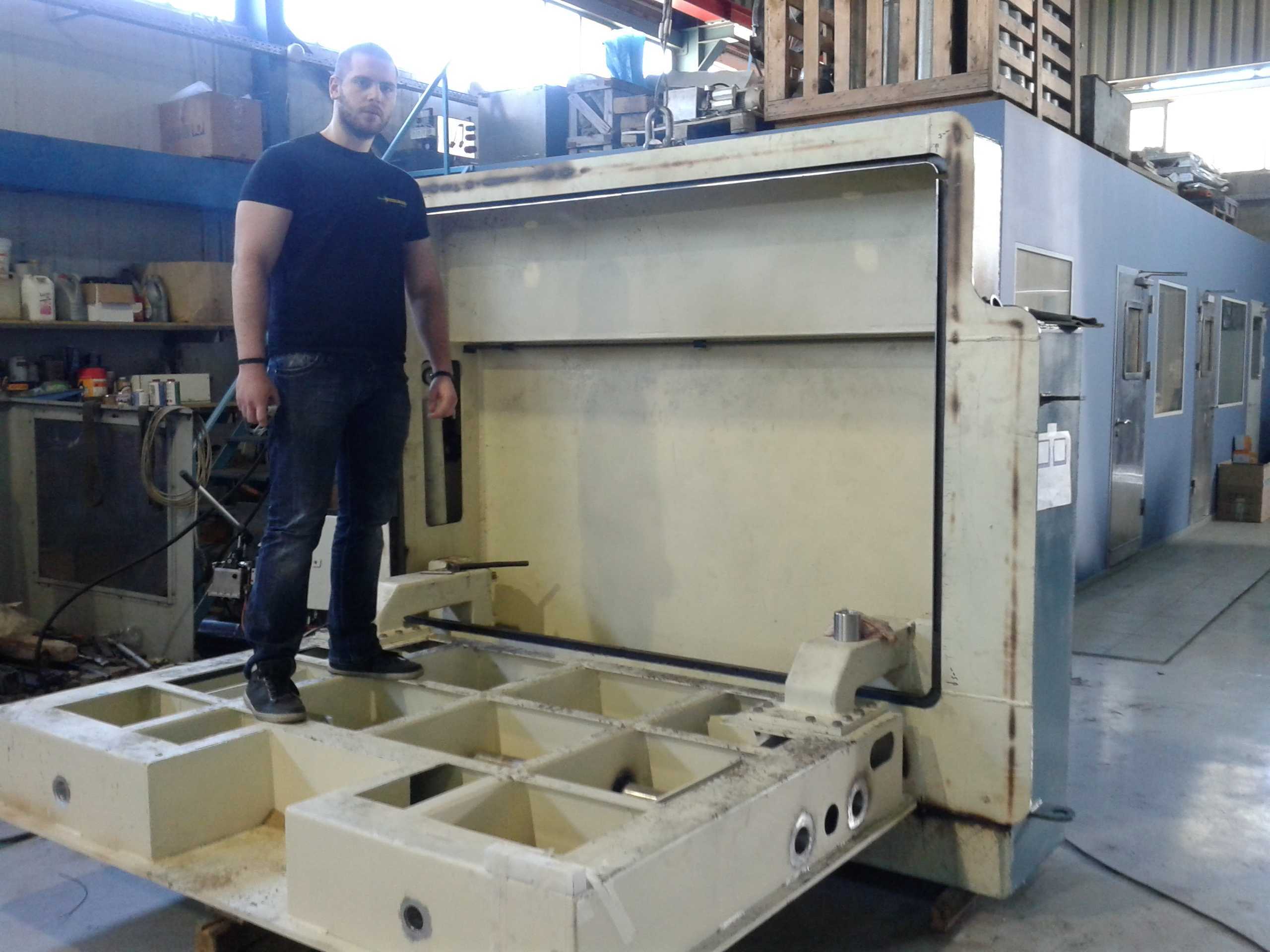

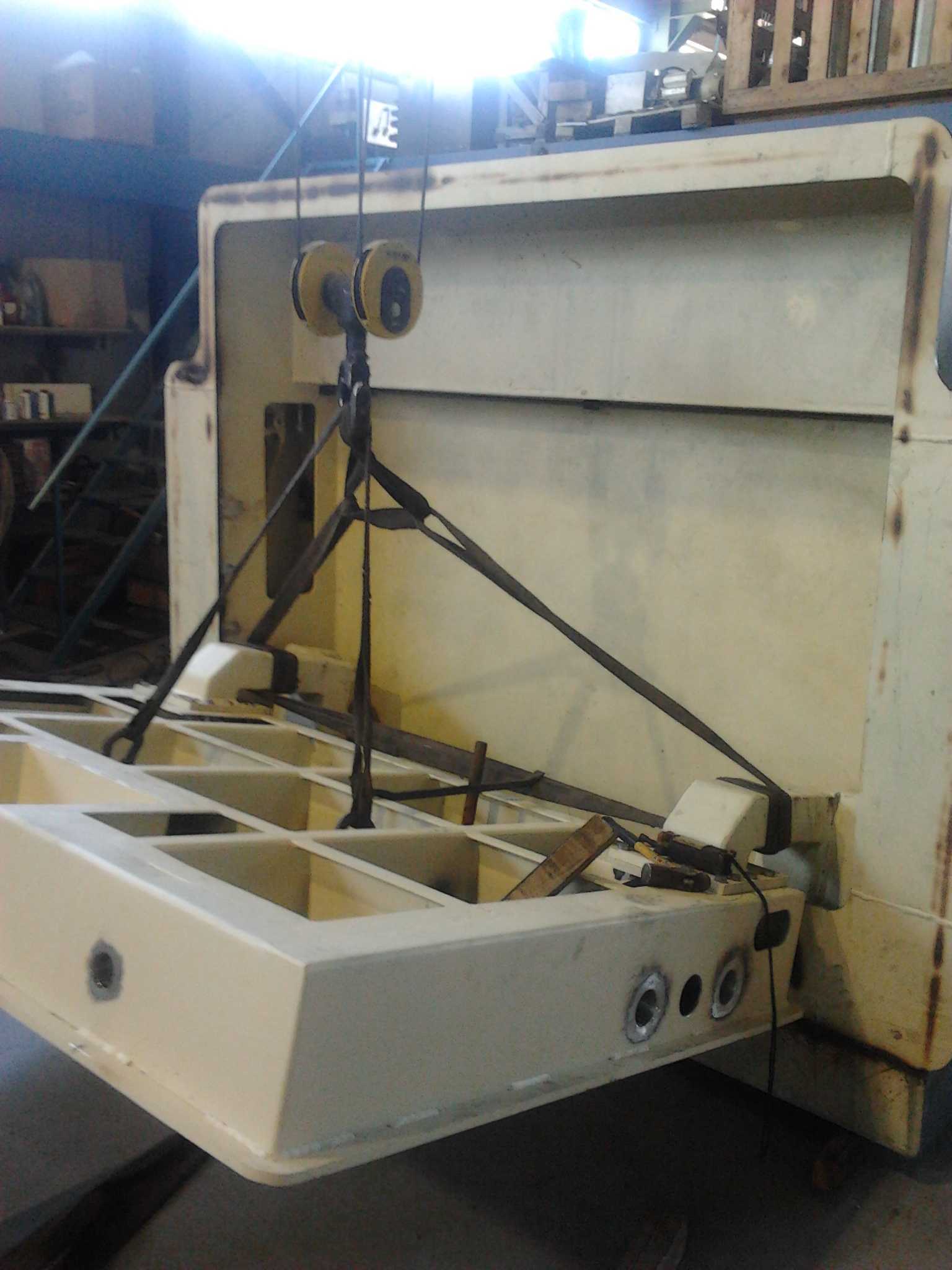

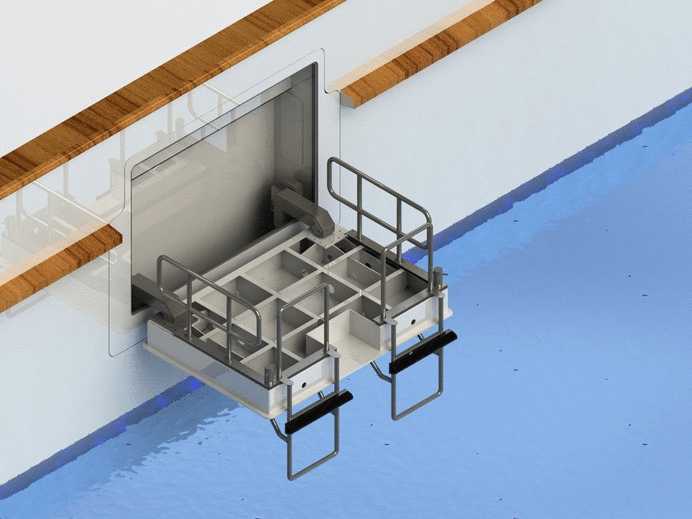

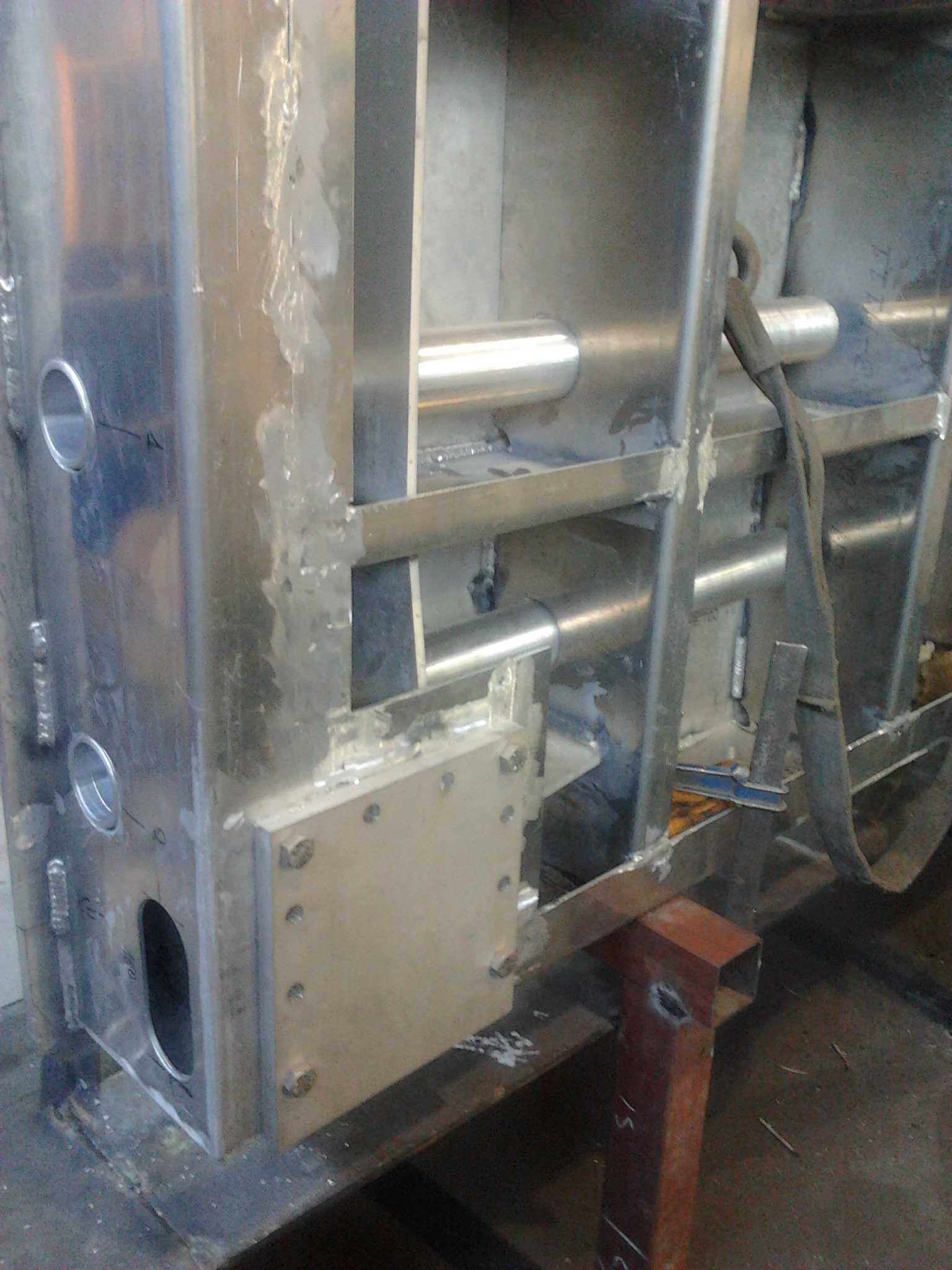

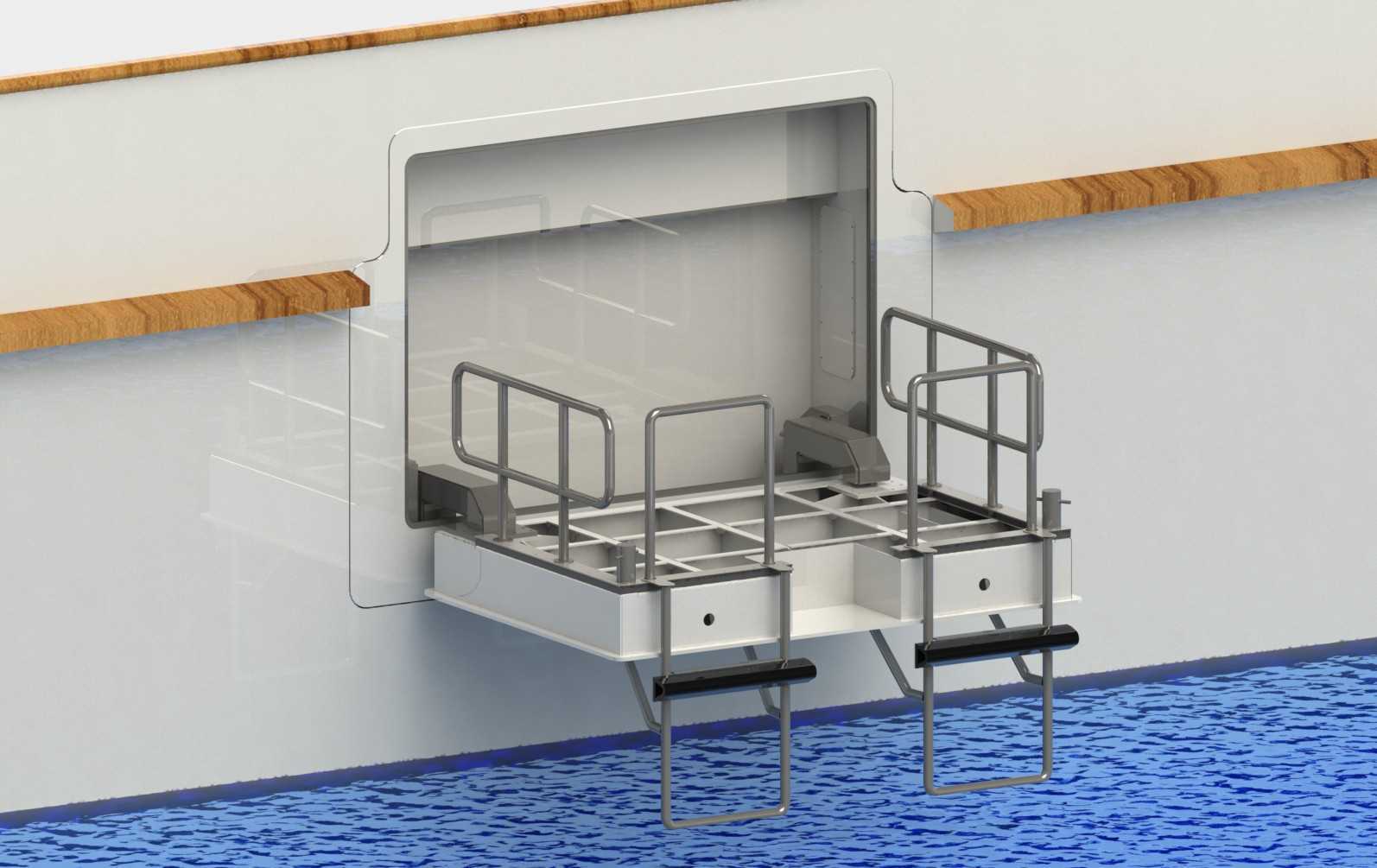

　　该液压游泳平台主要适配中大型游艇及小型航海作业船舶的舷侧安装需求，作为人员水上活动、登乘接驳、临时作业的承载结构，日常可贴合船舷侧壁收纳，使用时通过液压驱动平稳下放至与水面齐平的高度，为人员提供稳定的水上站立空间，也可作为小型救生设备、水上运动器材的临时放置载体。从结构设计来看，整体采用船用级铝合金焊接成型，框架内部设置多道横向与纵向加强筋，对应舷侧安装点位预留了带密封槽的连接法兰，避免安装位置出现渗水腐蚀问题；平台表面做防滑纹理处理，边缘设置一体化的挡水边结构，防止浪涌打上来的积水在平台表面留存，同时预留了救生绳挂点、可折叠扶手的安装孔位，可根据使用需求加装配套防护部件。设计阶段首先考虑的是船舶舷侧的安装边界，

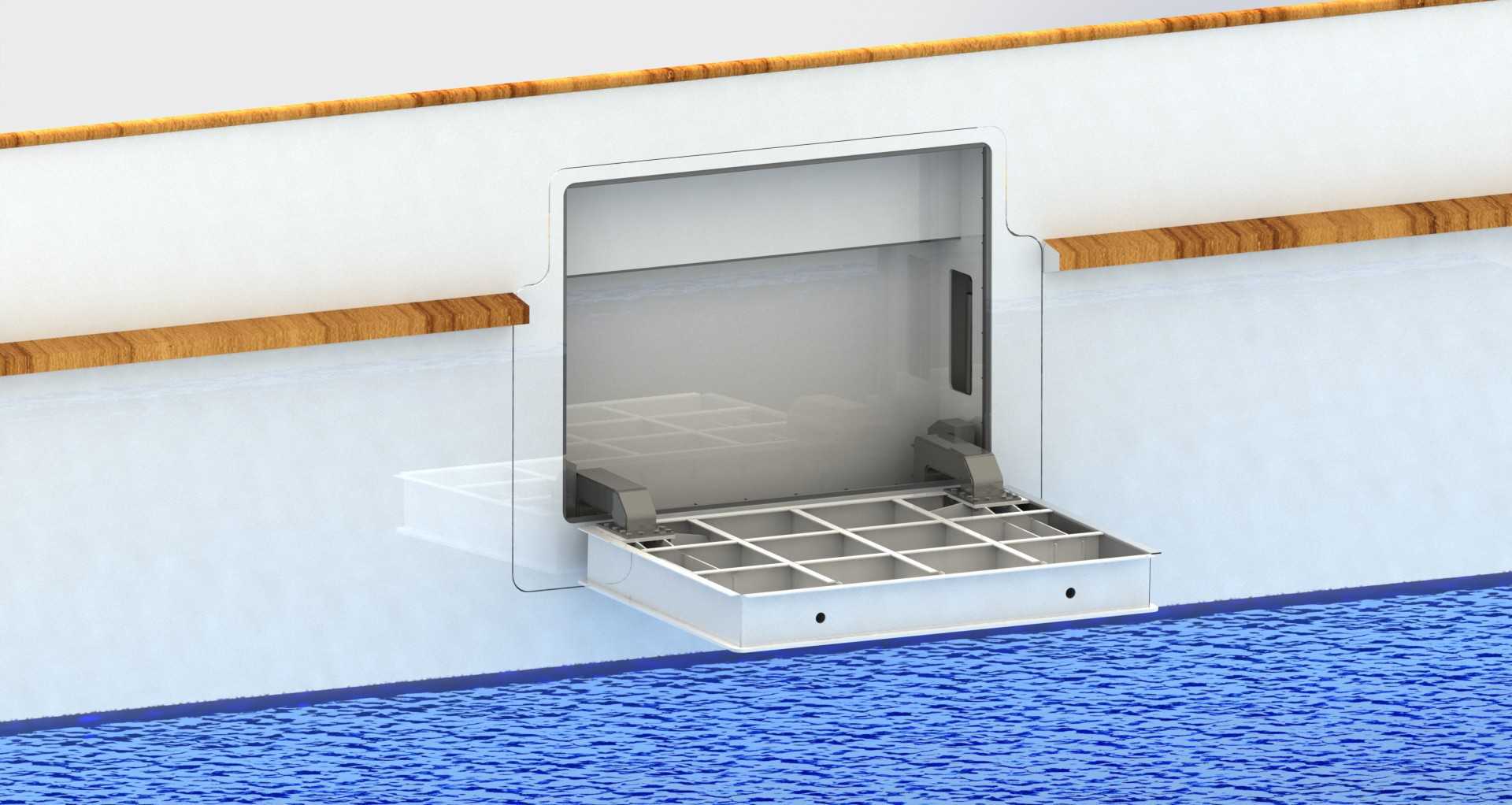

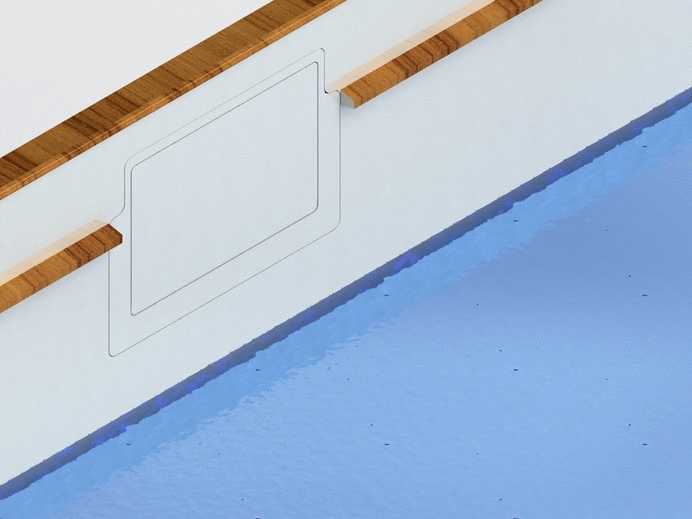

　　不同型号游艇的舷侧外板弧度、干舷高度存在差异，因此平台的连接支架做了可调节式的腰型孔设计，可适配一定范围内的安装面偏差，不需要对船体原有结构做大规模切割改造，降低改装施工的难度。液压驱动管路全部隐藏在框架内部的空腔中，外部做船用级防腐涂层处理，避免长期接触海水盐雾出现管路锈蚀、密封失效的问题，驱动油缸的行程经过精准计算，下放到位后平台上表面与水面的距离控制在15厘米以内，既不会被常规浪涌直接淹没，也方便人员从水中攀爬登上平台，收纳时平台完全贴合船舷外壁，不会额外增加船舶航行时的风阻与水阻，也不会影响船舶靠泊时与码头的贴合。平台的承载能力按照每平方米200公斤的均布载荷设计，框架的受力点全部经过有限元校核，

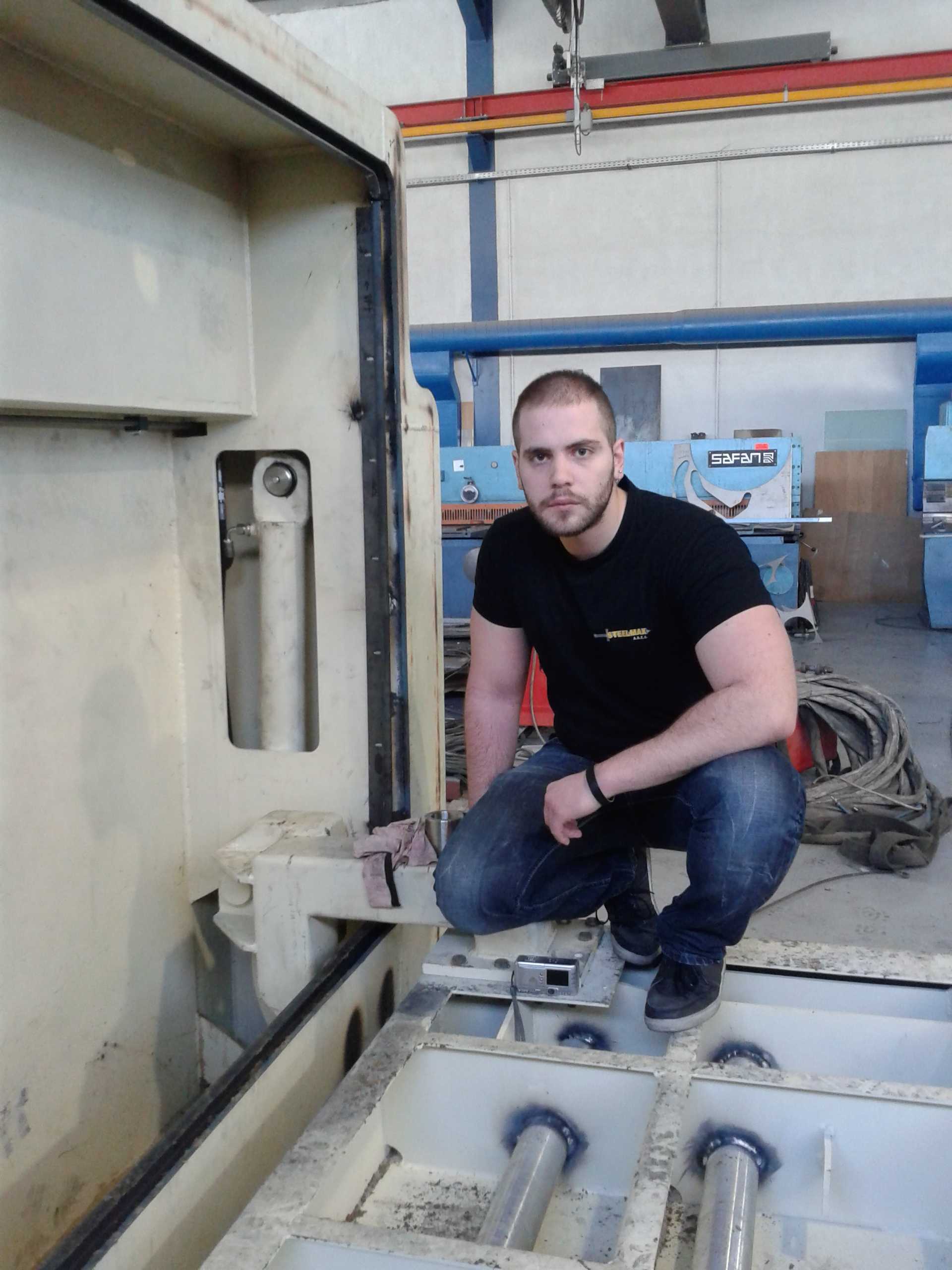

　　在满载荷工况下的最大形变量控制在2毫米以内，不会出现结构颤振、变形的问题，焊接位置全部做打磨钝化处理，避免尖锐边角划伤人员，也减少航行过程中的水流紊流。针对航海使用场景的特殊需求，平台的所有外露金属件都采用抗盐雾腐蚀的材质，铰接位置加装了自润滑铜套，不需要频繁加注润滑脂即可保证长期转动顺畅，液压系统设置了双向液压锁，即使出现管路泄压的情况，平台也不会出现意外下坠或者自动回收的问题，保障使用过程中的人员安全。在实际使用场景中，该平台除了作为游泳活动的承载面，还可配合登乘梯使用，作为人员从接驳小艇登上主船的中转平台，也可在停靠时作为临时的物品转运平台，放置潜水装备、垂钓用具等物品，不需要将所有物品直接搬运到船舱内部，

　　提升水上活动的便利性。结构设计上还预留了扰流板的安装接口，可在平台下表面加装配套的液压扰流板，在船舶低速航行时调整角度，减少船尾的浪花飞溅，也可辅助调整船舶低速航行时的姿态，提升航行稳定性。平台的整体外形尺寸根据适配船型做了系列化划分，常规适配20-40英尺游艇的型号宽度为1.8米，伸出长度为1.2米，收纳后突出船舷的厚度不超过15厘米，不会影响船舶的正常停靠与航行，安装时仅需要在船舷对应位置固定连接支座，将平台铰接结构与支座连接后接通液压管路即可完成安装，施工周期短，后期维护也仅需要定期检查液压油位、铰接部位的磨损情况即可，不需要复杂的维保操作。
