169.2度开合角度船用受电弓铰链结构

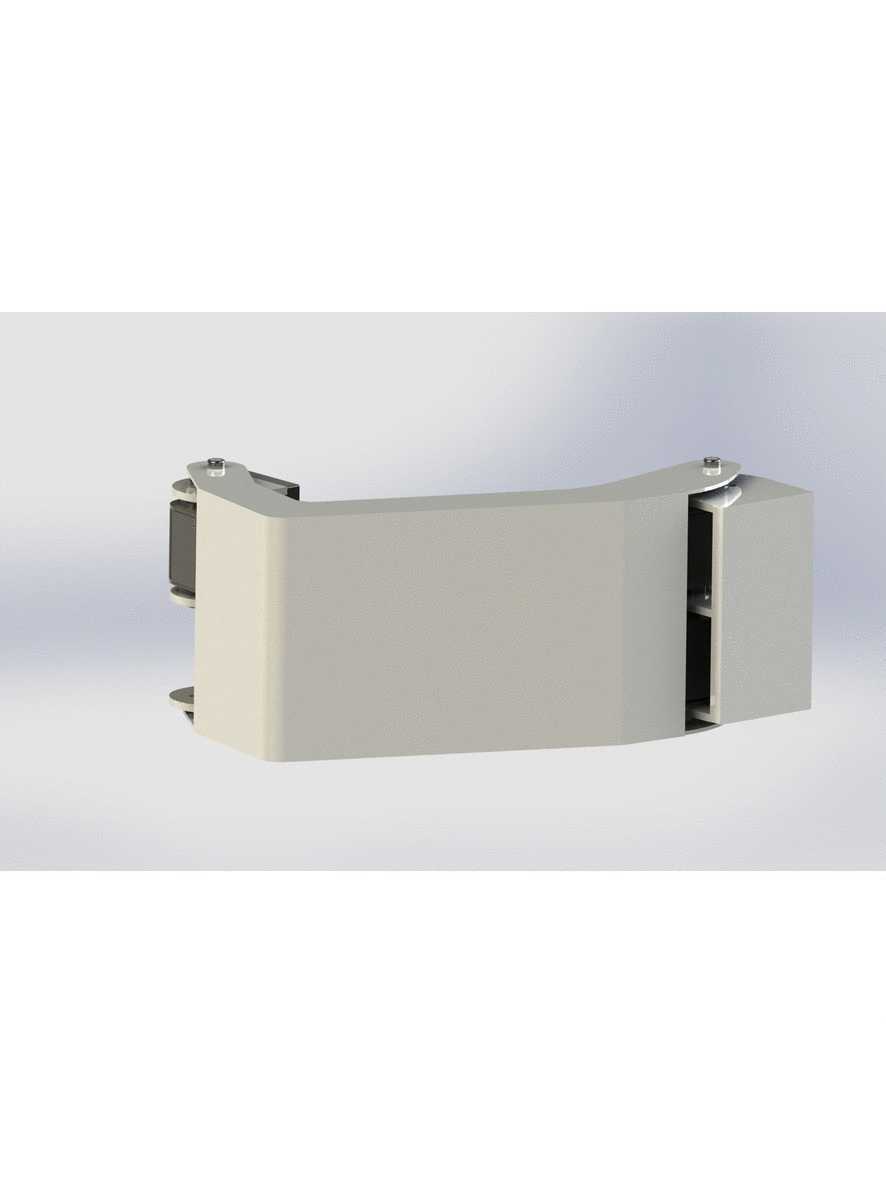

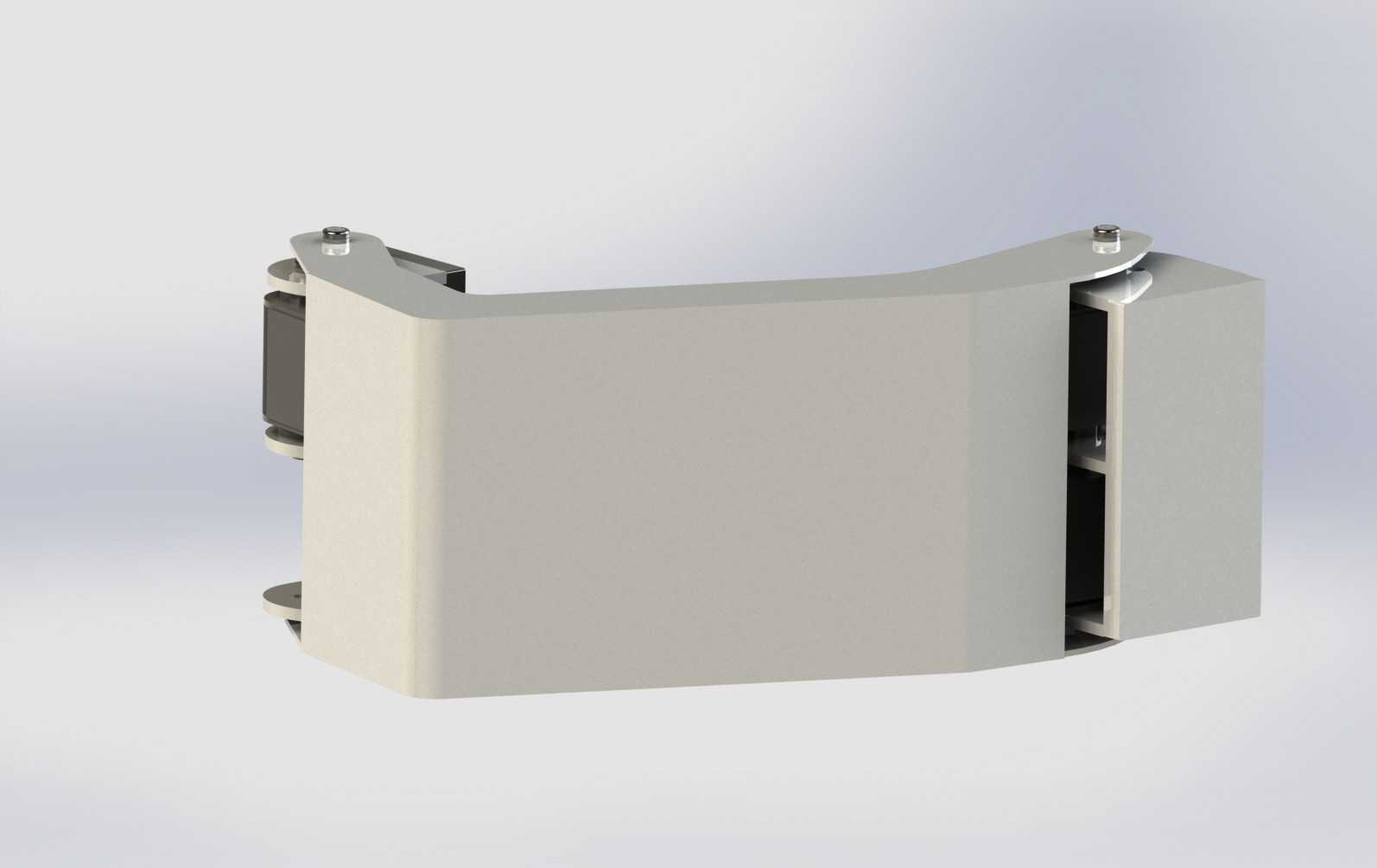

　　在船舶岸电接驳作业场景中，受电弓铰链是连接受电弓臂架与基座的核心铰接承载部件，这款169.2度开合角度的船用受电弓铰链，主要适配内河及近海小型船舶的顶置式受电弓安装需求，承担臂架俯仰转动过程中的载荷传递、转动限位以及导电通路衔接的多重作用。不同于普通民用铰链，船用受电弓铰链的使用环境长期面临高盐雾、高湿度、温差波动大的海洋气候侵蚀，同时还要承受受电弓与岸电接触网对接时的冲击载荷、船舶航行过程中的振动载荷，因此整体结构采用不锈钢基材加工，表面做白色耐候涂层处理，既满足海洋环境下的防腐蚀要求，也能和船舶上层建筑的白色涂装体系保持视觉统一。从结构设计逻辑来看，这款铰链采用对称式双铰接耳布局，

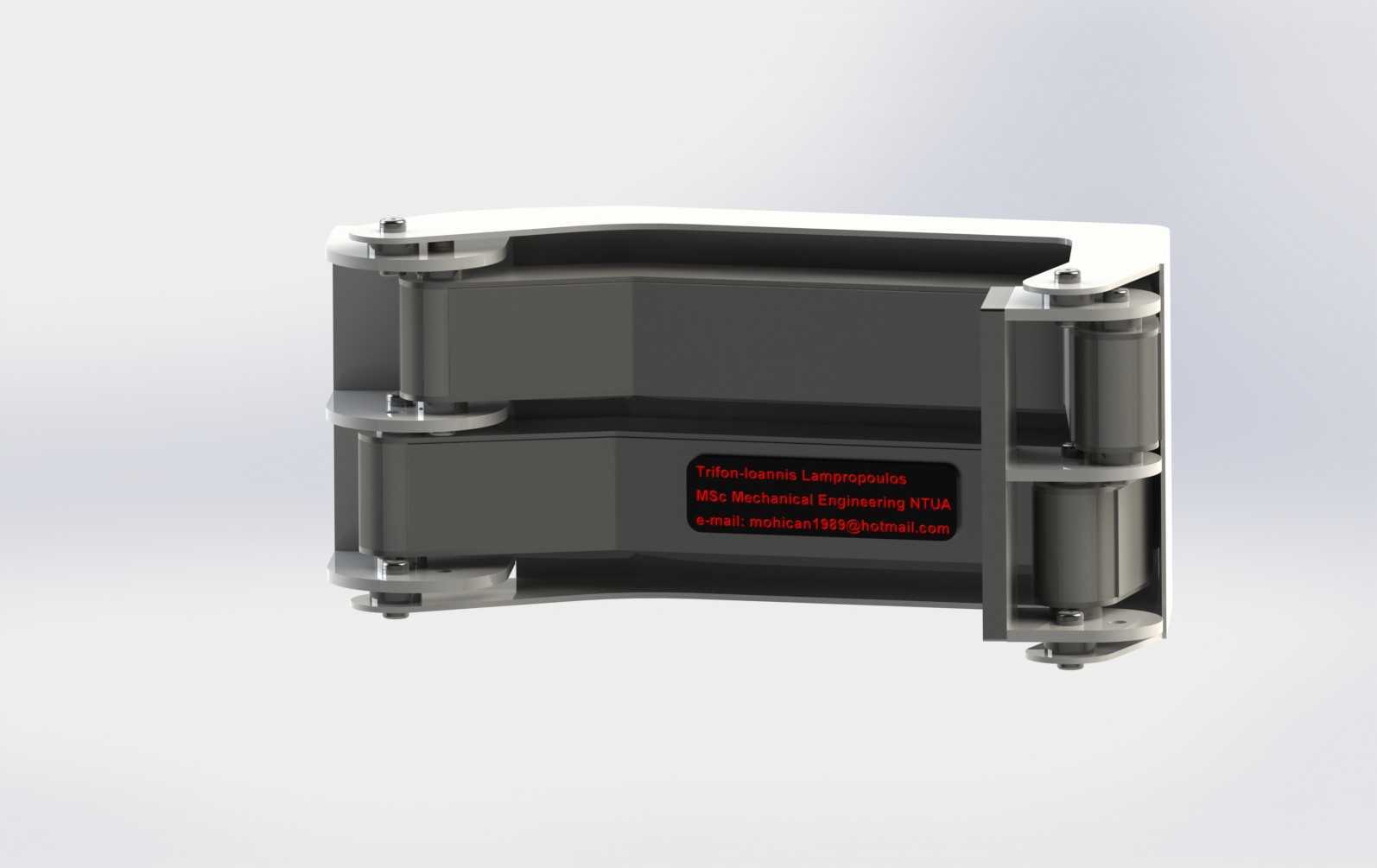

　　两端分别对应受电弓下臂杆的安装端面和基座固定端面，铰接轴采用耐磨不锈钢材质，轴套内嵌自润滑衬套，无需频繁加注润滑脂即可在-20℃到60℃的环境温度区间内保持顺畅转动，避免长期暴露在户外出现卡滞、锈蚀问题。169.2度的开合角度是经过实际工况测算确定的临界值，这个角度既可以保证受电弓臂架在抬升到位时能够稳定贴合岸电接触网，获得足够的接触压力，又能在臂架下落回收时完全收拢到船舶顶部的收纳槽内，不会超出船舶上层建筑的外轮廓边界，避免船舶靠离泊过程中与码头设施发生刮碰。在安装边界设计上，铰链两端的安装孔位采用等间距对称排布，孔位公差控制在±0.1mm范围内，能够直接适配现有主流小型船舶受电弓的安装接口，无需对原有臂架和基座做二次改孔加工，

　　降低现场安装的调整工作量。铰链的转动副位置做了密封结构设计，铰接轴两端加装防尘防水密封圈，防护等级达到IP65，能够阻挡海上降雨、盐雾、灰尘进入铰接摩擦面，减少磨损量，延长部件的实际使用寿命。从受力特性来看，这款铰链的主体臂身采用弧形变截面设计，不同于等截面直臂结构，弧形轮廓可以在臂架抬升到最大角度时自然形成受力卸力路径，将接触网传递的垂向压力分散到两端的铰接耳位置，避免臂身中部出现应力集中导致的变形问题；经过有限元受力校核，在承受1.5倍额定冲击载荷的工况下，臂身最大应力值远低于不锈钢材料的屈服强度，安全系数满足船级社对船舶电气配件的强度要求。在实际使用过程中，这款铰链的转动阻尼经过匹配调校，

　　既不会因为阻尼过小导致受电弓抬升过程中出现晃动、冲击，也不会因为阻尼过大导致驱动机构负载过高，配合受电弓的驱动推杆可以实现平稳的俯仰动作，保证受电弓滑板与接触网接触过程中无明显跳弓现象，维持岸电传输的稳定性。考虑到船用设备的维护便利性，铰链的铰接轴端部设置了可拆卸的锁紧挡圈，当衬套出现磨损需要更换时，无需拆卸整个铰链的安装基座，只需要拆下挡圈即可抽出铰接轴更换衬套，大幅缩短海上运维的作业时间，降低维护成本。整体结构没有多余的冗余设计，所有棱角位置都做了圆弧过渡处理，避免涂层在棱角位置出现厚度不足导致的早期锈蚀问题，白色涂层采用耐紫外线的船用专用涂料，长期暴露在日光照射下也不会出现明显的褪色、粉化问题，能够保持长期的外观完整性和防护性能。
