1200x1200规格AISI316L船用舱口结构

　　在船舶舾装结构设计中，舱口作为甲板区域连通舱室与外部空间的核心通道部件，其密封可靠性、操作便捷性直接影响船舶航行过程中的舱室安全与作业效率，这款适配1200x1200mm开口尺寸的AISI316L材质船用舱口，主要面向游艇、小型作业船舶的甲板舱室开口场景，可覆盖人员通行、小型物料转运类舱口的使用需求，适配露天甲板的高盐雾、高湿度腐蚀环境。从实际使用场景来看，这类舱口多布置在游艇的前甲板储物舱、机舱检修口、小型作业船的甲板通行口位置，日常处于关闭锁止状态时需要承受甲板上浪的冲击、人员踩踏载荷，同时要保证密封性能避免海水渗入舱室；开启状态下需要稳定保持固定开度，避免舱盖受风浪影响意外回落造成人员磕碰或结构损坏。

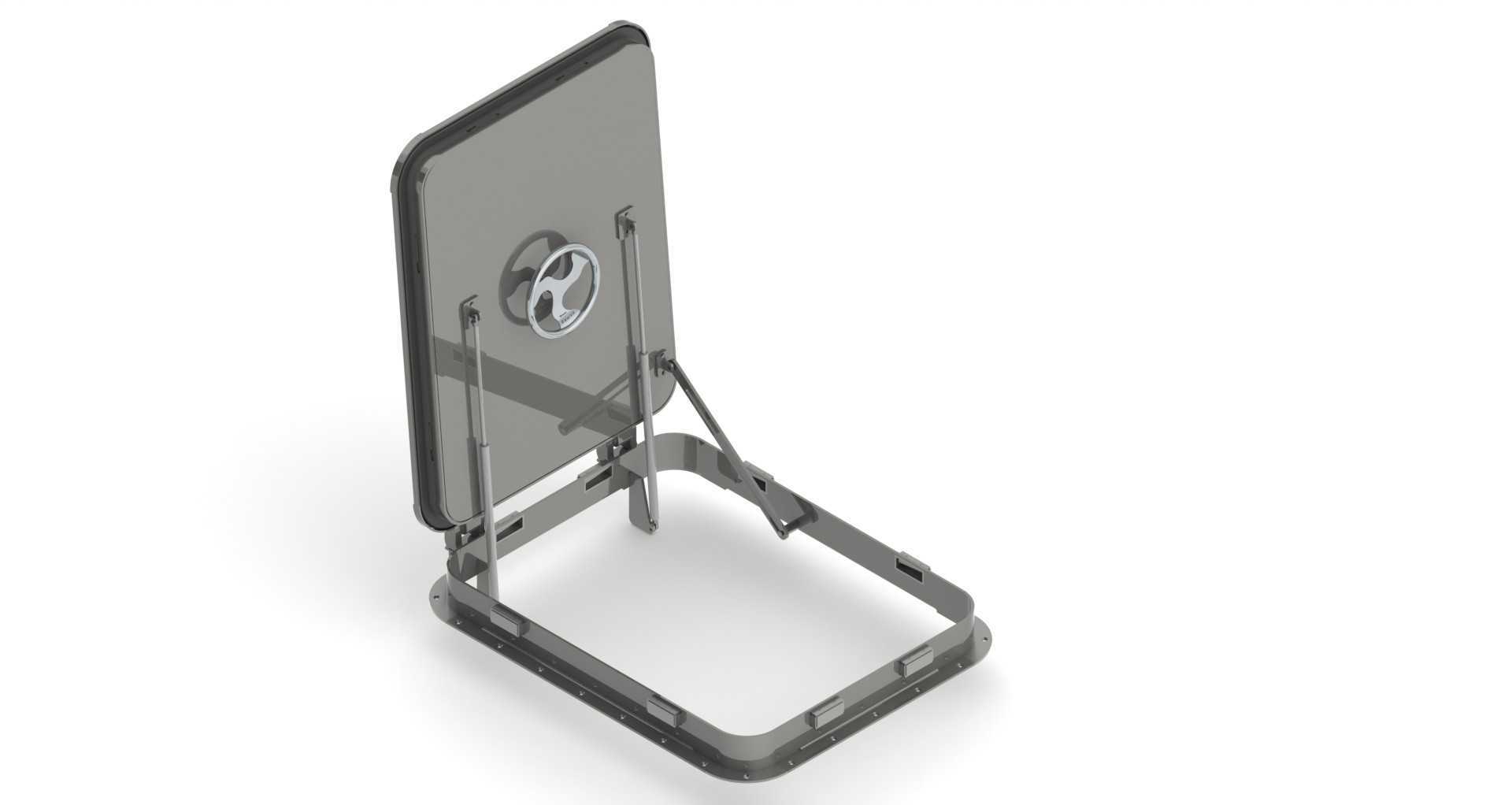

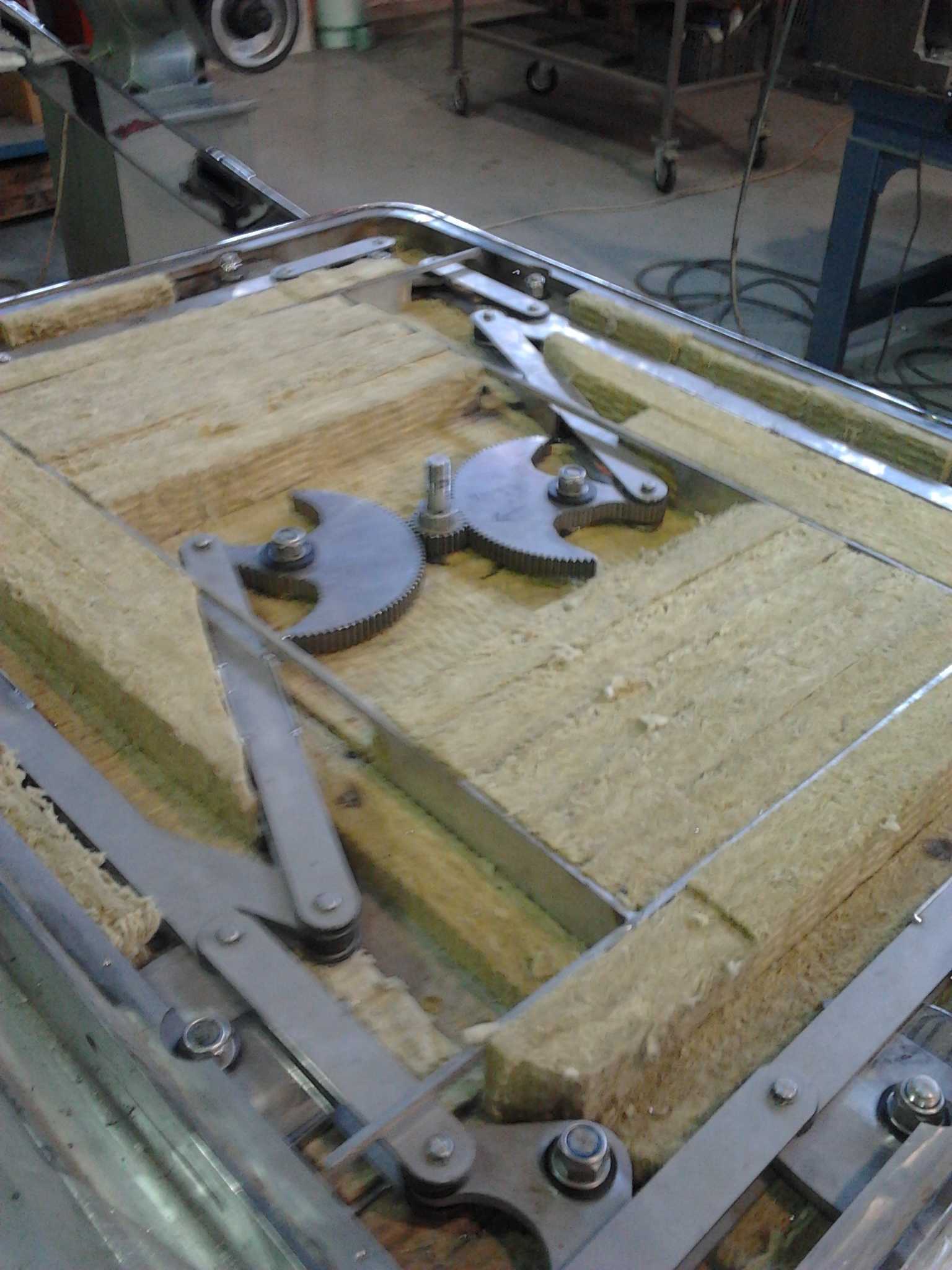

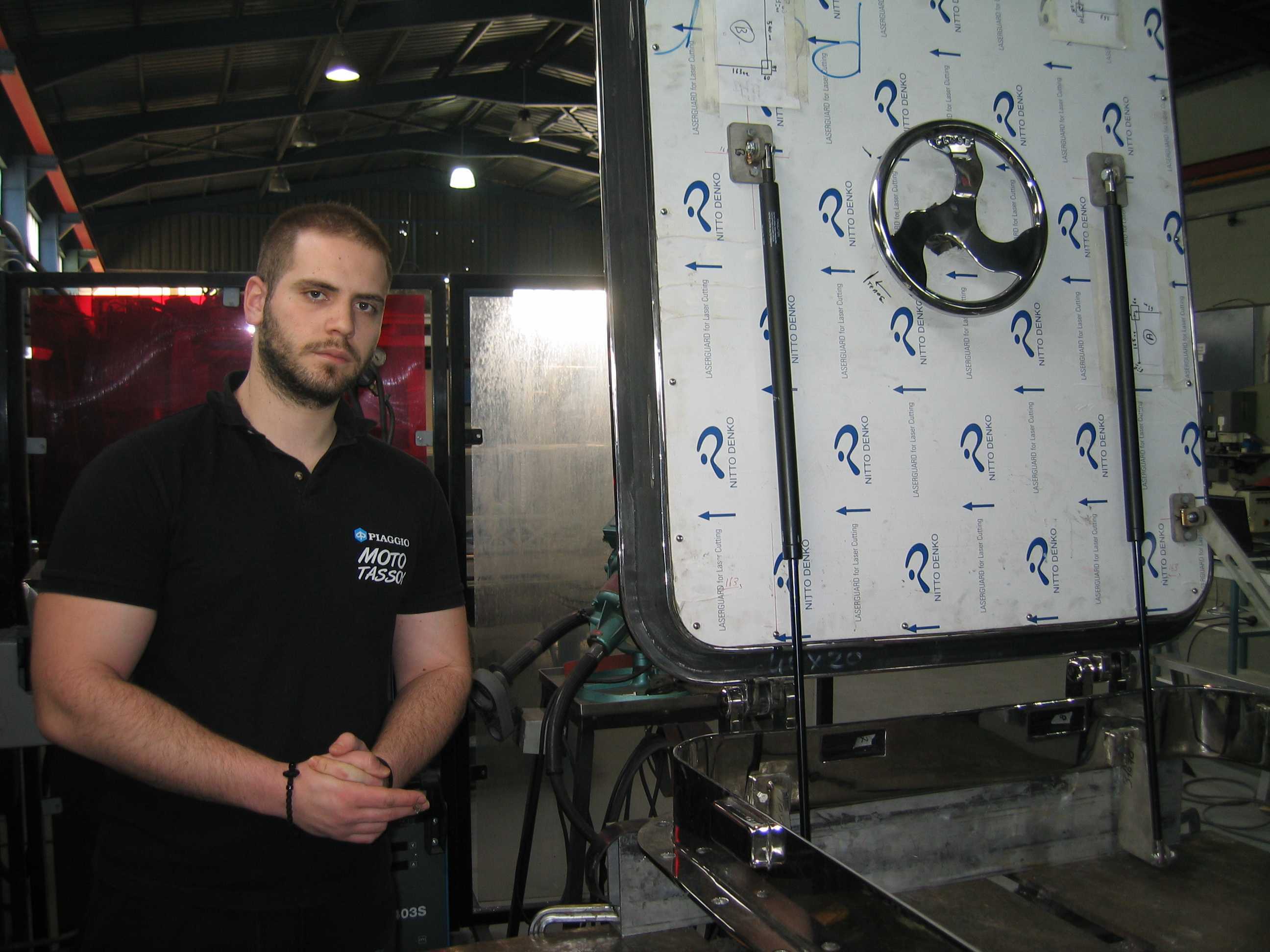

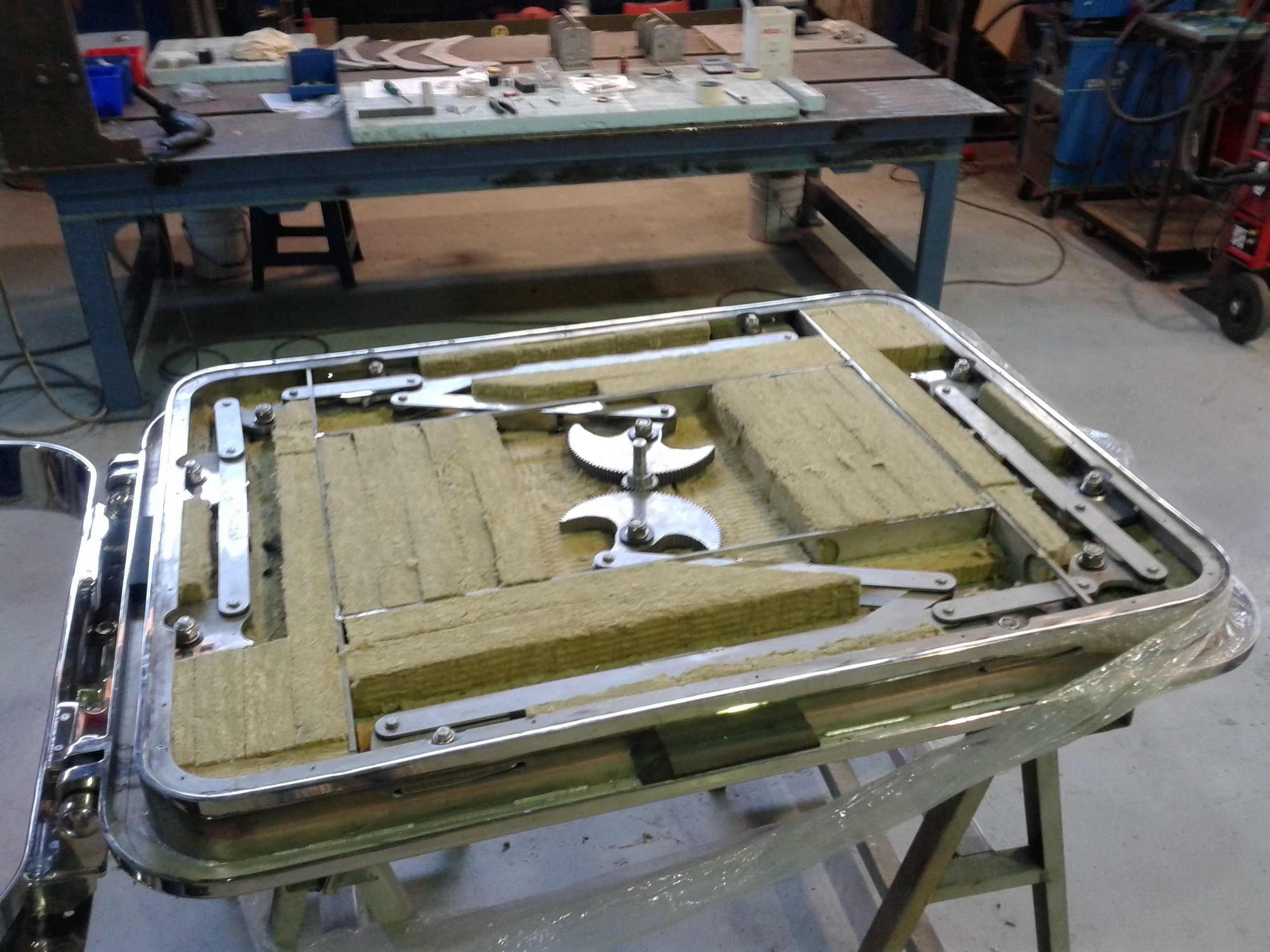

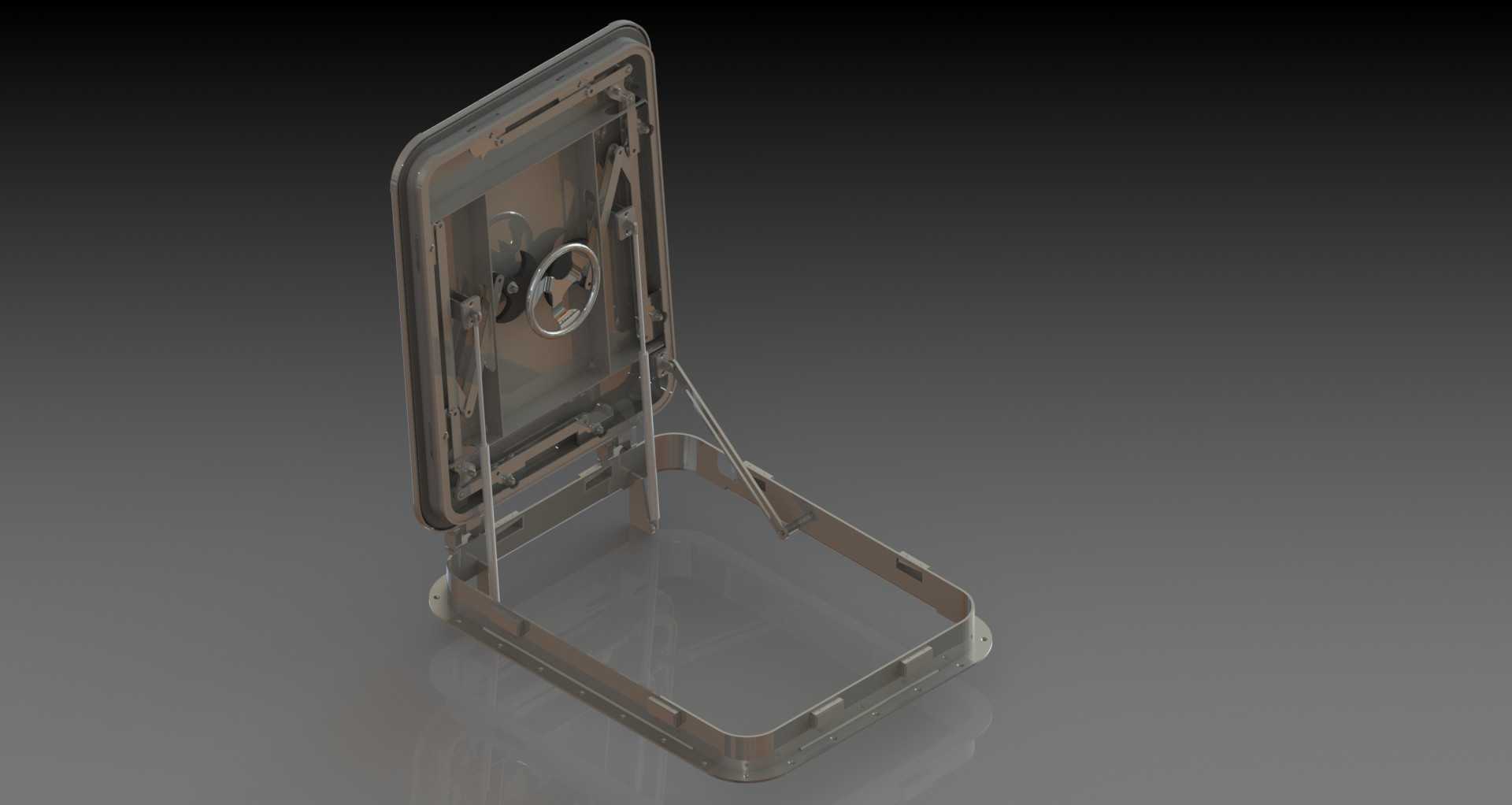

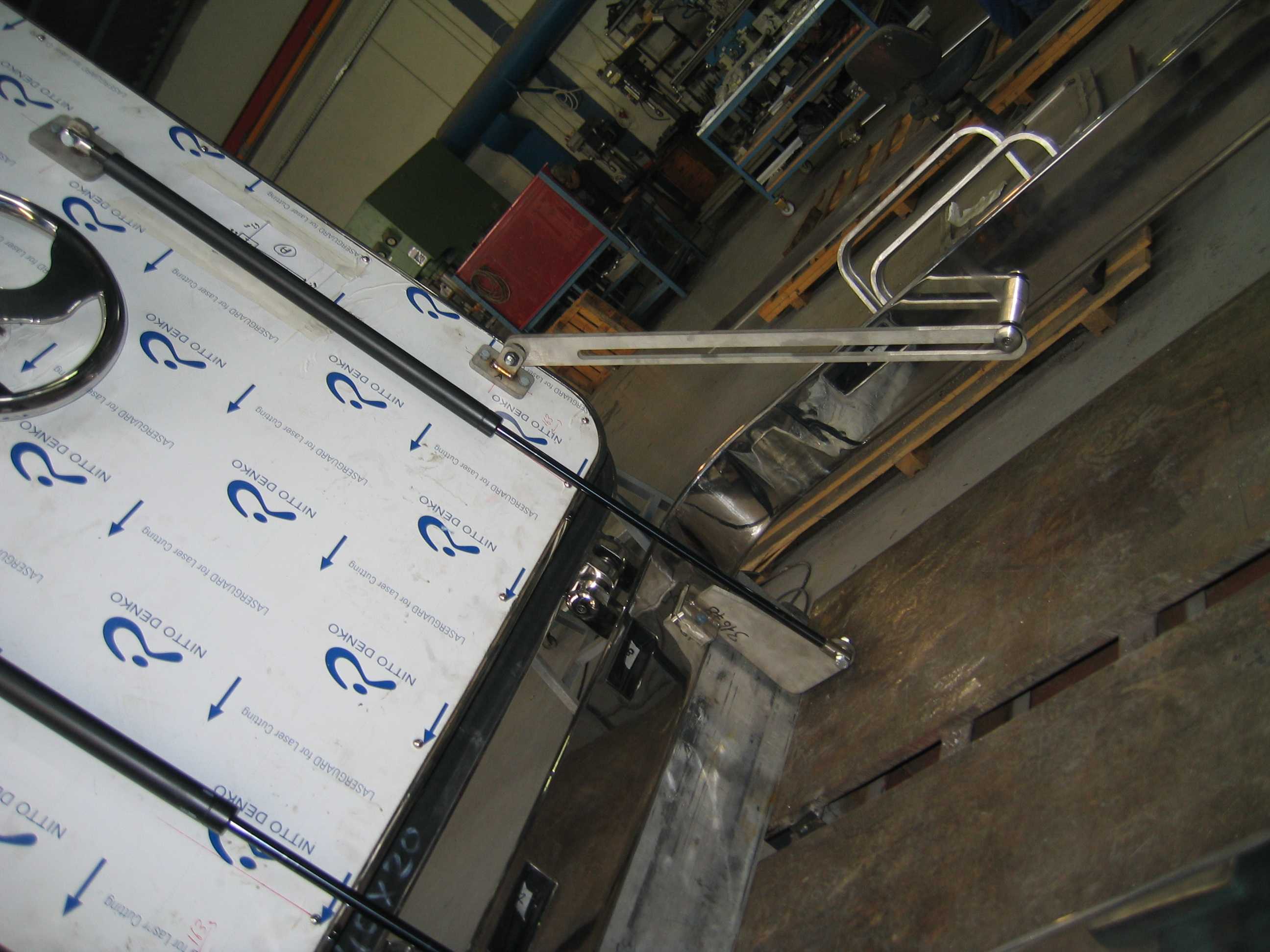

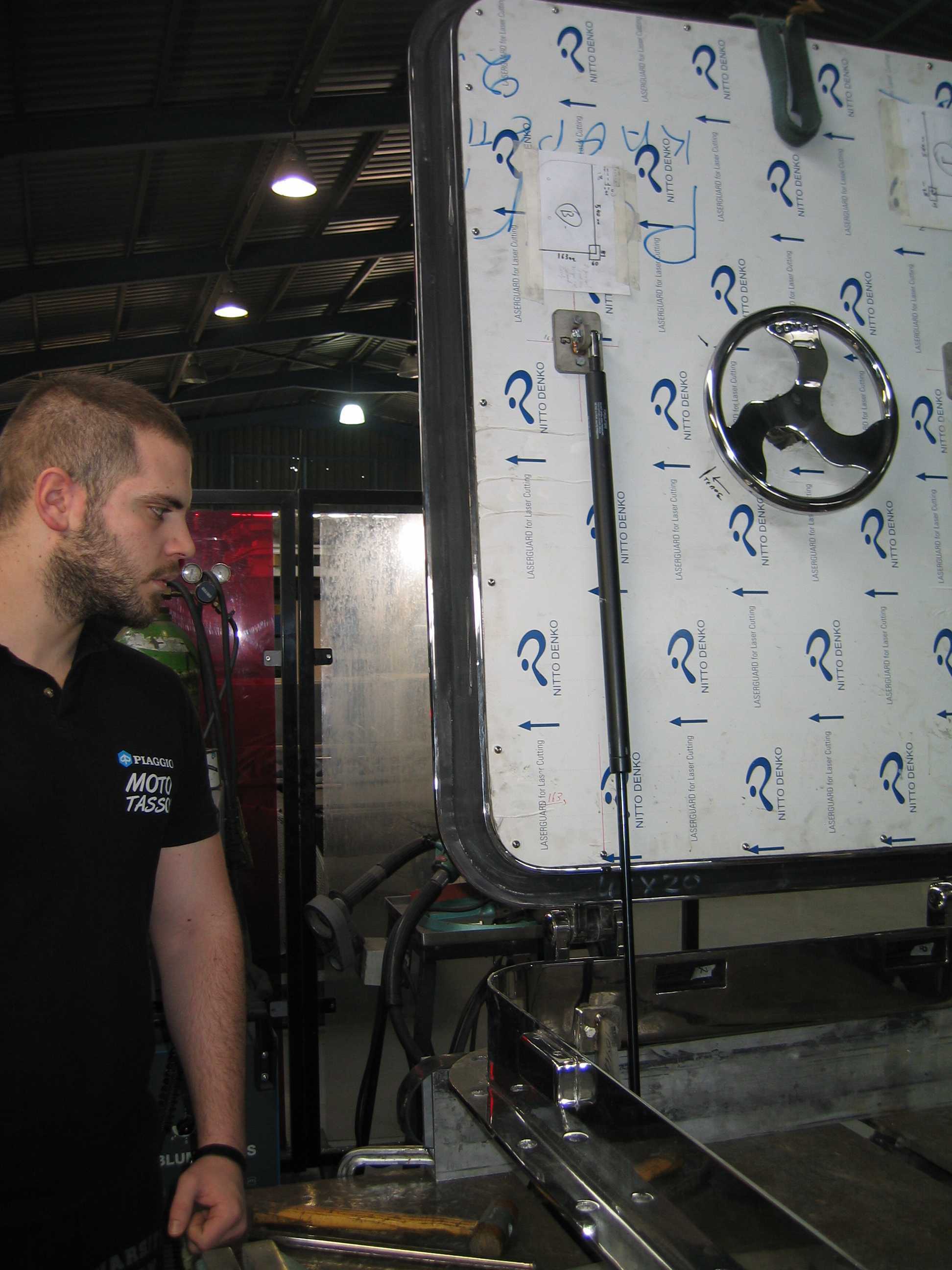

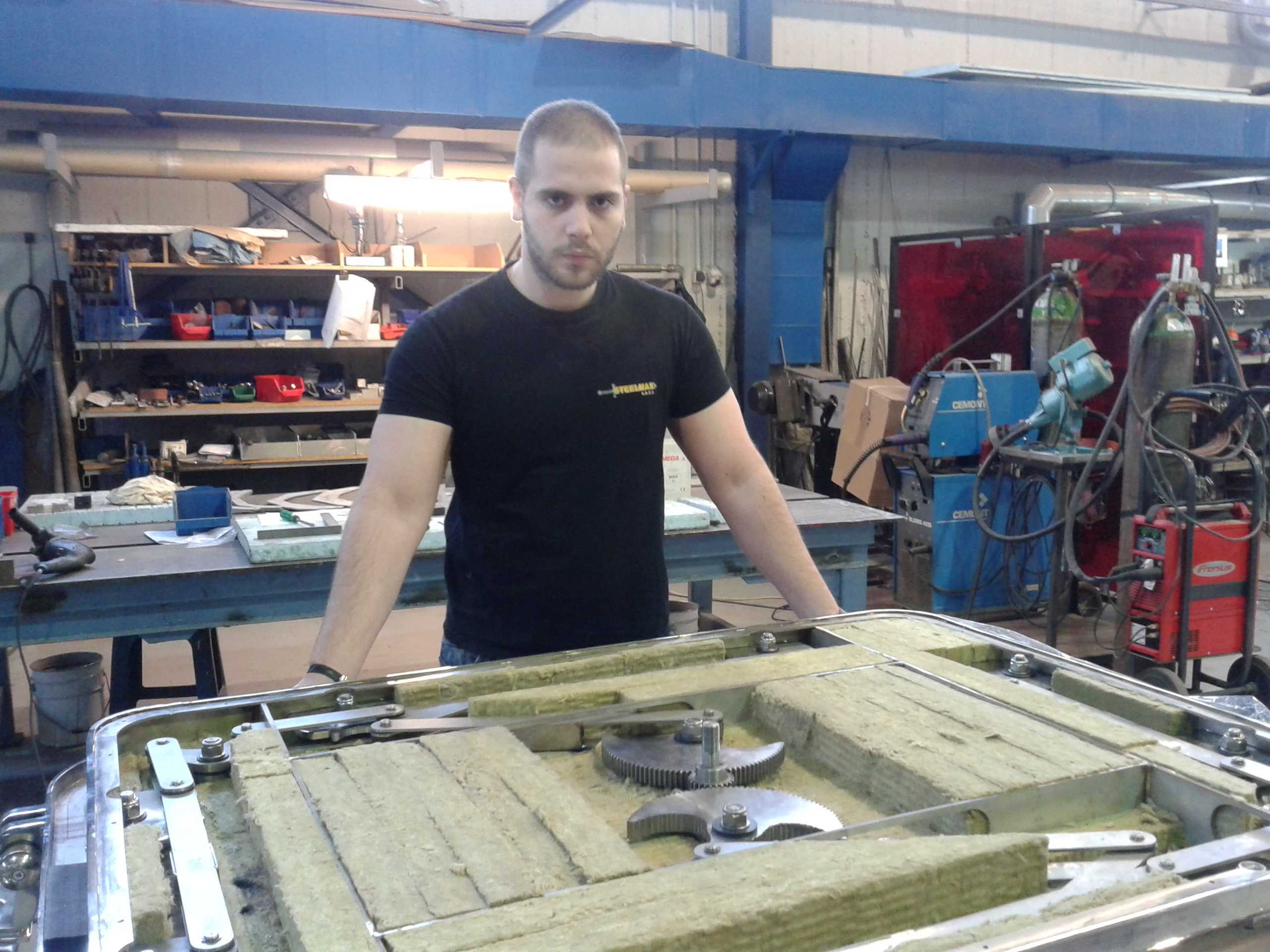

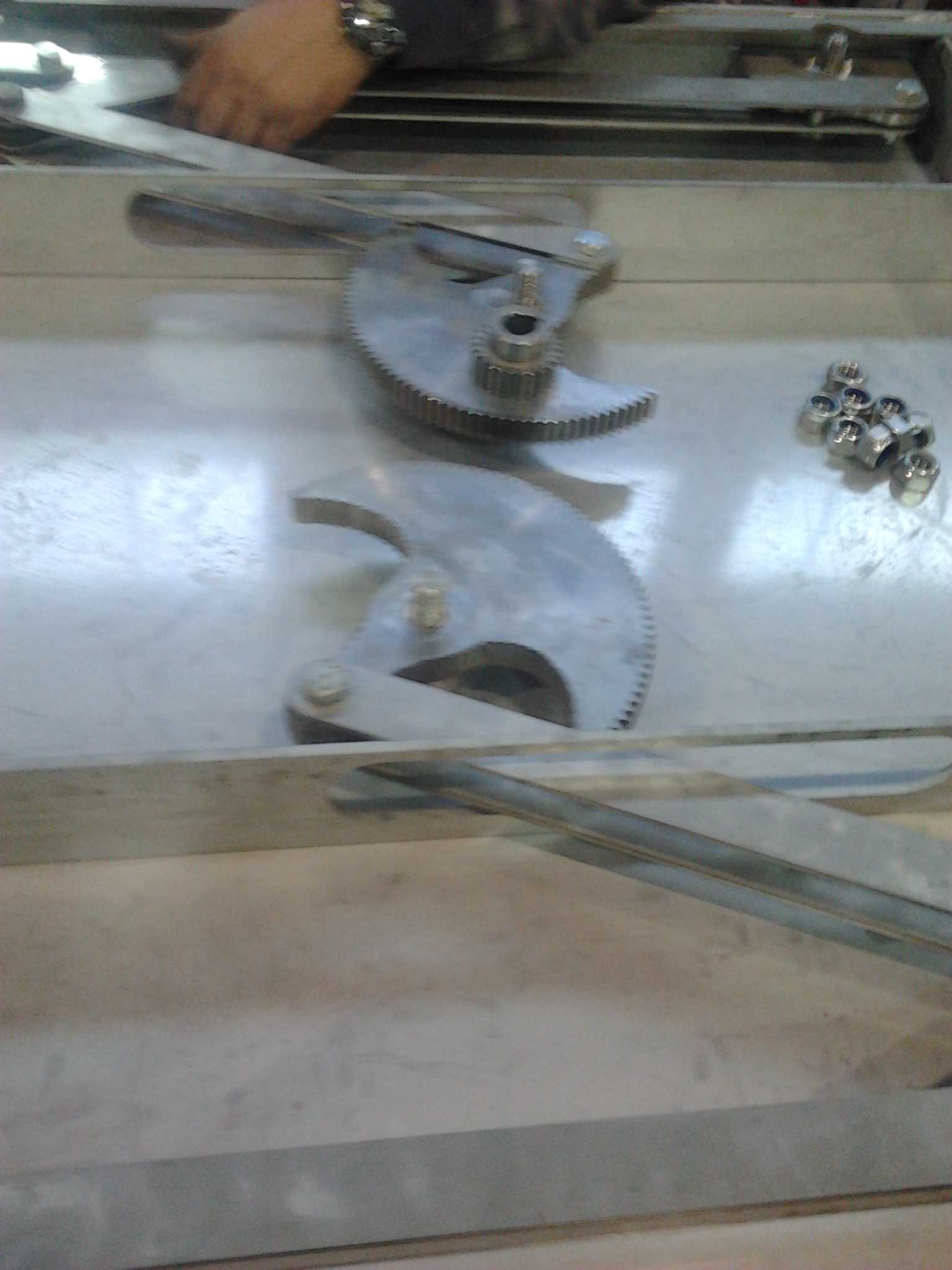

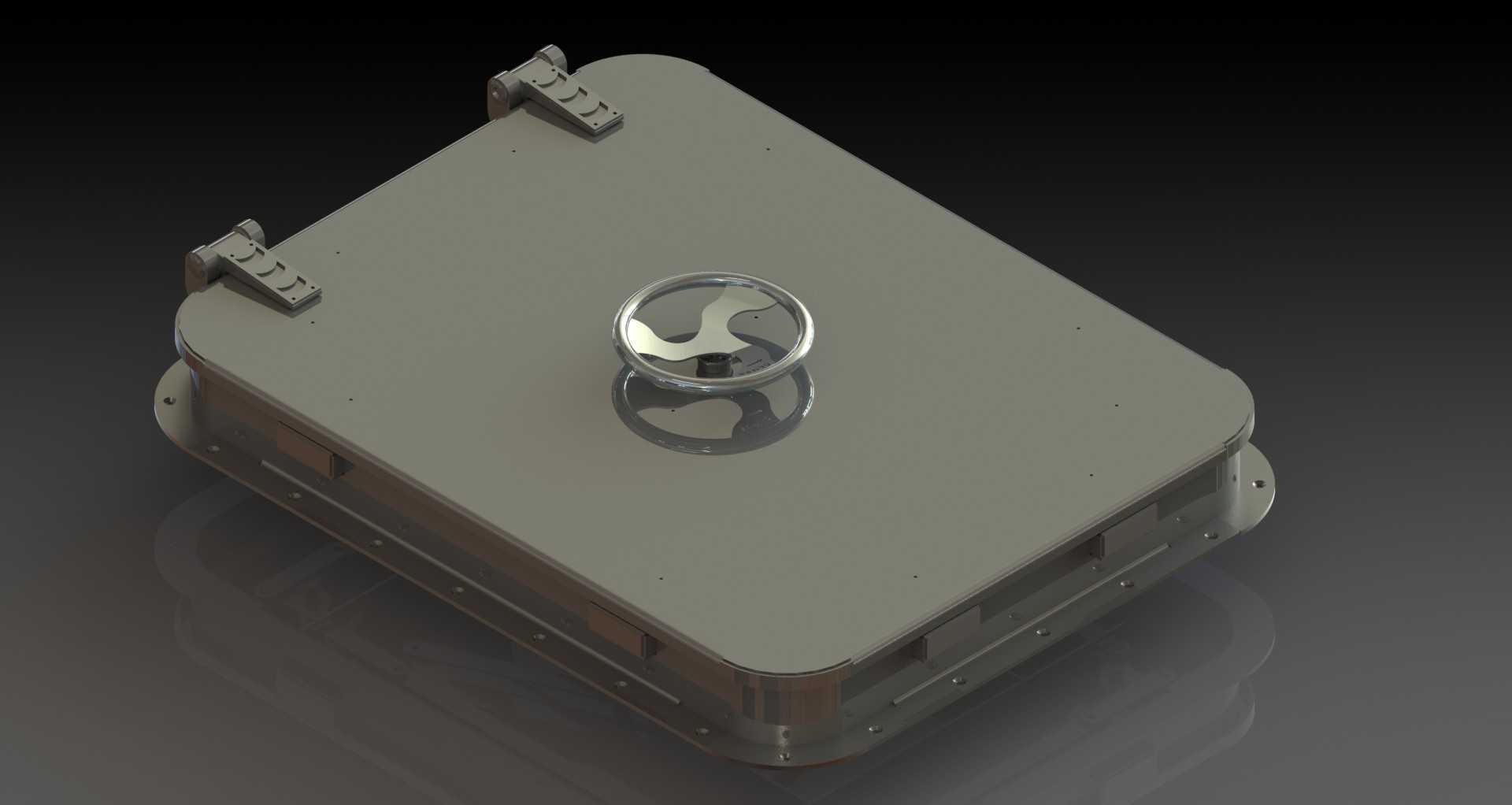

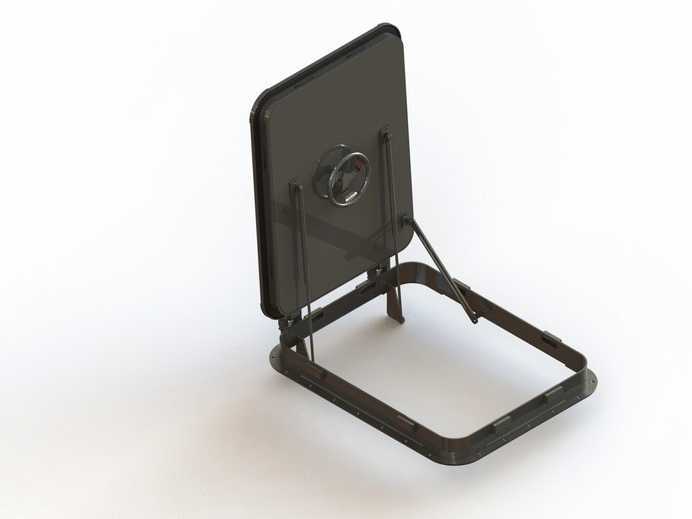

　　该舱口的锁紧机构采用带夹板的中心齿轮操作结构，区别于传统多点锁扣需要逐一操作的繁琐流程，转动中心手轮即可通过齿轮传动同步驱动周边锁止夹板动作，实现单点位操作完成全周锁止或解锁，操作力矩经过传动比匹配设计，单人无需额外辅助工具即可完成开关动作，齿轮啮合副的间隙经过合理控制，既保证操作顺畅无卡滞，又避免间隙过大导致锁止后舱盖出现旷量，影响密封效果。舱盖的开启支撑采用气弹簧作为助力部件，在解锁舱盖后，气弹簧可提供稳定的顶升力辅助操作人员抬起舱盖，无需人力全程托举舱盖重量，降低操作强度；当舱盖开启至预设角度后，集成的止动块会自动卡入限位位置，将舱盖的开启角度稳定保持在95度，这个开度既可以保证人员进出、物料传递时不会被舱盖遮挡通行空间，

　　又能避免开启角度过大导致舱盖与甲板周边附件、上层建筑结构发生碰撞干涉，同时止动块的承载能力经过校核，可承受突发阵风冲击、船舶横摇带来的额外载荷，不会出现意外脱开导致舱盖回落的问题。材质选型上采用AISI316L不锈钢作为主体结构材料，适配海洋环境下的氯离子腐蚀工况，相比普通304不锈钢，其在盐雾环境下的抗点蚀、抗晶间腐蚀能力更优，可长期在露天甲板环境下使用而不出现锈蚀剥落问题，减少后期维护打磨、防锈处理的工作量。外形尺寸与安装边界方面，该舱口的适配开口为1200x1200mm的矩形甲板开口，安装法兰边的宽度经过标准化设计，可适配常规甲板的骨材间距，安装时通过法兰边周边的紧固件与甲板结构连接，法兰与甲板接触面预留密封胶条安装槽，

　　装配后可实现IP67级别的密封效果，防止甲板上浪、雨水渗入舱室内部；舱盖本体采用薄板加筋的结构设计，在保证整体刚度、承受人员踩踏载荷不发生明显变形的前提下，尽可能降低整体重量，减少气弹簧的选型负载，同时降低甲板结构的附加载荷。从设计思路来看，这款舱口的结构完全围绕船舶实际使用的痛点展开：传统小型舱口多采用分体式锁扣，操作人员需要绕舱口一周逐一解锁锁扣，在风浪天气下操作既不方便也存在安全隐患，中心齿轮式的集中锁止机构解决了多点操作的问题；气弹簧助力配合95度止动限位，解决了舱盖开启后需要额外支撑、易意外回落的问题；316L材质的选型则从根源上适配海洋高腐蚀环境，提升产品的全生命周期使用寿命。在结构细节上，手轮的操作高度经过人体工程学匹配，操作人员站立在甲板上即可舒适握持操作；锁止夹板的行程设计留有足够余量，可补偿密封胶条长期使用后的压缩变形量，保证胶条老化后仍能实现可靠锁止密封；铰接部位的销轴采用同材质不锈钢配合自润滑衬套，长期使用无需频繁加注润滑脂即可保证转动顺畅，避免锈蚀卡滞。
