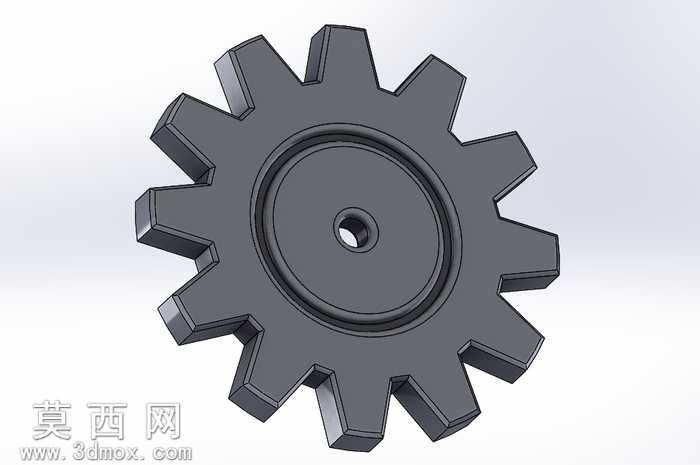

简约直齿圆柱传动齿轮三维设计作品

本作品为一款结构简约的直齿圆柱传动齿轮，采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循直齿圆柱齿轮的机械设计规范，从齿廓曲线的生成到整体结构的搭建均保证尺寸精度与结构合理性。建模初始阶段，先确定齿轮的核心参数，包括模数、齿数、齿顶高系数、顶隙系数等基础设计值，通过软件的草图绘制功能生成渐开线齿廓，保证齿形的啮合精度，再通过圆周阵列命令完成全部轮齿的排布，确保每个轮齿的角度、尺寸完全一致，避免出现啮合干涉问题。主体结构分为轮齿、轮缘、腹板与中心轴孔四个部分，轮缘与轮齿为一体化结构，保证传动过程中的结构强度，腹板采用平整圆盘式设计，在满足结构刚性的前提下尽可能简化结构、降低整体重量，中心轴孔为标准通孔设计，可与对应直径的传动轴配合安装，轴孔周边预留了足够的壁厚，避免装配或传动过程中出现应力集中导致的结构损坏。材质设置方面，选用工业常用的45号钢材质参数进行渲染配置，表面赋予均匀的哑光金属质感，还原真实钢制齿轮的视觉效果，渲染过程中调整光照角度与阴影参数，清晰呈现轮齿的棱角结构、各部分的衔接过渡细节，让模型的结构层次一目了然。设计思路上以实用简约为核心，摒弃多余的装饰性结构，所有结构均服务于齿轮的传动功能，轮齿的齿顶、齿根均做了符合机械加工标准的圆角过渡处理，既可以降低加工过程中的应力集中风险，也能在实际传动过程中减少轮齿啮合的冲击与磨损，延长零件的使用寿命。整体模型结构规整，参数可编辑性强，可直接用于机械传动结构的装配验证、传动原理演示，也可作为基础传动件用于各类简易机械装置的三维装配设计中，模型的各部分尺寸均经过合理性校验，不存在结构冲突、尺寸矛盾的问题，能够直观展现直齿圆柱齿轮的典型结构特征。
