带陶瓷加热烤箱的全自动电感线圈粘合装配设备

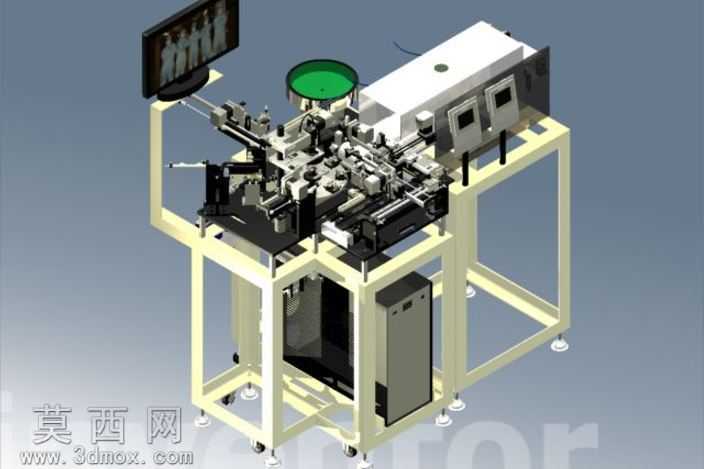

该三维模型为可执行多任务的全自动功率电感线圈装配粘合设备，集成陶瓷加热烤箱模块，整体采用框架式机架结构设计，在三维建模过程中严格遵循工业自动化设备的设计规范，对每一处机械结构都做了精细化的还原。建模阶段从设备的整体布局出发，先搭建底部方管焊接机架的基础结构，机架底部配置可调脚轮与支撑脚杯，兼顾设备移动转运与工作时的固定稳定性，机架内部预留电气控制柜的安装空间，将强电、弱电控制模块做分区布局规划，避免线路干扰。设备上部的功能模组按照工艺流程依次排布，入料端配置振动盘上料机构，通过振动排序将待加工工件精准输送至取料工位，取料机构采用高精度滑台搭配气动夹爪的组合，可实现工件的精准抓取与移位，夹爪的开合行程、夹持力度都在建模中做了参数化设计，可适配不同规格的电感线圈工件。中间的粘合工位设置了多轴对位机构，可实现待粘合部件的微米级对位，保证粘合位置的精度，点胶模块的管路、阀体结构都做了完整建模，还原胶路的走向与固定方式。设备末端集成的陶瓷加热器烤箱模块，采用独立的腔体结构设计，建模时还原了陶瓷加热板的排布、温度传感器的安装位置、腔体的保温层结构，烤箱的进出料口与前段粘合工位做了无缝衔接，工件完成粘合后可直接送入烤箱完成加热固化，无需人工中转。设备旁侧配置的人机交互显示屏通过可调节支架安装，支架的旋转、俯仰角度都做了活动结构设计，还原真实设备的操作调节功能。渲染阶段对不同部件赋予了对应材质，机架采用米黄色烤漆金属材质，加工模组采用发黑处理的钢材材质，振动盘采用亮面不锈钢材质，烤箱的观察窗采用半透明耐高温玻璃材质，电气柜的散热格栅、操作按钮等细节都做了材质区分，让整体渲染效果贴近真实工业设备的视觉质感。整体设计围绕全自动无人化作业的思路，将上料、对位、粘合、加热固化多道工序整合在同一台设备上，减少人工干预环节，提升电感线圈生产的效率与成品一致性，建模过程中对各运动模组的行程、安装位置都做了干涉检查，确保各机构运行时不会发生碰撞，结构设计具备实际生产落地的可行性。
