转换器自动灌装机生产线三维设计

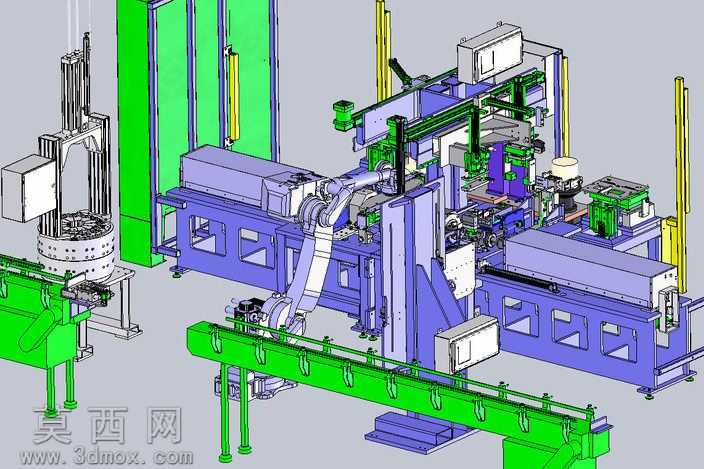

本套模型为转换器自动化灌装装配生产线的完整三维设计方案，整体采用模块化布局思路，将上料、多工位加工、转运、灌装、下料等工序整合为连贯的自动化作业单元，可实现转换器产品从毛坯上料到成品输出的全流程无人化作业。建模过程中严格遵循机械设计规范，对每一处结构的装配关系、运动行程、干涉情况都做了完整校验，所有机架、传动部件、执行机构的尺寸均按照实际工业生产的加工精度要求设定，可直接导出工程图用于生产加工参考。模型中包含多轴工业机器人单元、回转式上料工位、皮带输送线、定位夹具组、安全防护围挡等核心模块：回转上料工位采用分度盘结构设计，可实现待加工转换器的有序上料与初定位，搭配气动夹爪完成工件的自动取放；中间的多轴机器人负责在不同加工工位间转运工件，机械臂的运动路径经过仿真优化，可避开所有结构干涉点，保证转运效率与作业安全；皮带输送线采用标准铝型材机架搭配绿色PVC输送带，两侧设置导向挡边与定位传感器，可精准控制工件的输送位置；各加工工位配备专用工装夹具，可针对转换器的外形特征做自适应夹紧，保证灌装、装配工序的定位精度；外围的绿色安全防护围挡采用铝型材框架搭配透明防护板，既可以隔离作业区域保障生产安全，也便于操作人员观察设备运行状态。模型对所有标准件如气缸、导轨、螺丝、传感器都做了精细化建模，不同功能的部件采用差异化的材质配色区分，机架部分采用金属灰材质表现钢材的厚重质感，输送线与防护件采用绿色材质做功能区分，传动与执行部件采用紫色、蓝色等配色区分不同模块，整体渲染效果清晰直观，可清晰展示设备的整体布局与各部件的装配关系。设计过程中充分考虑了设备的维护便利性，所有易损部件均采用快拆式结构设计，传动部位预留了足够的维护空间，电气走线槽沿机架内侧布置，既保证外观整洁也便于线路检修。整套生产线的节拍经过合理规划，各工位的作业时间相互匹配，可实现高效连续生产，能够有效替代传统人工作业模式，大幅提升转换器类产品的灌装装配效率与产品一致性，降低人工成本与生产过程中的质量波动。
