电机定子房屋自动装配机结构设计

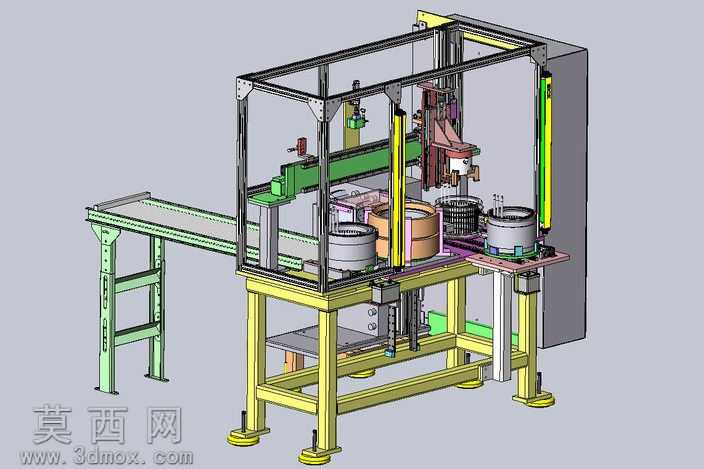

本模型为电机定子房屋装配专用自动化设备，采用三维参数化建模完成全结构设计，建模过程中对各功能模块进行独立装配约束，确保运动部件的干涉检查全部通过，可直观呈现设备完整运行逻辑。设备整体采用方管焊接机架作为承载主体，底部配置可调式脚杯，可适配车间不同地面平整度，保证设备运行时的结构稳定性；机架上方设置安全防护框架，搭配透明防护门板，既可以隔离设备运行区域保障操作安全，也方便运维人员实时观察内部装配状态。设备左侧配置皮带输送线，用于待装配件的上料输送，输送线采用铝型材搭建主体框架，配套可调式侧挡条，可适配不同尺寸的定子载具输送需求。设备核心作业区域设置多工位回转式载台，可同步完成定子工件定位、房屋组件上料、压装装配、成品下料等多工序流转，大幅提升装配作业效率；压装机构采用伺服电缸搭配线性导轨导向，可精准控制压装行程与压装力，避免装配过程中对定子绕组造成损伤，压装头位置配置快换接口，可根据不同规格的定子产品快速更换适配压头，提升设备的通用性。设备还配置了多组气动夹爪用于组件抓取搬运，夹爪安装在横向平移模组上，可实现X轴方向的精准位移，配合Z轴升降机构完成组件从料仓到装配位的精准转运；各气动元件、驱动电机的走线全部采用拖链收纳，避免设备运行过程中线缆磨损，提升设备长期运行的可靠性。建模过程中对所有标准件均按照实际选型尺寸建模，包括螺栓、气缸、导轨、伺服电机等，模型结构完整，各运动副约束关系准确，可直接用于装配工艺验证、设备方案评审，也可作为同类自动化装配设备的设计参考模板，帮助设计人员快速完成同类型设备的方案迭代，缩短非标设备的设计开发周期。
