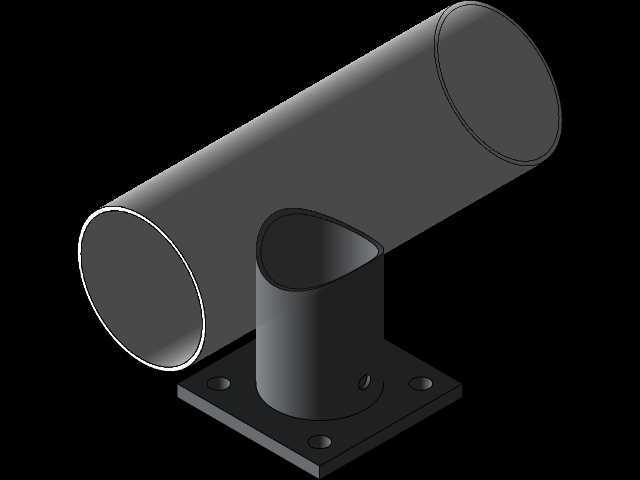

TP型带底座锥形管道支撑构件

　　这类带方形安装底座的锥形管道支撑件，常应用在化工流体输送、市政给排水管线、车间压缩空气管路排布场景中，核心作用是承托变径锥形管段的载荷，避免管线因自身重量、内部介质重量产生径向挠度，抵消管路运行中产生的小幅振动，防止管段接口处因应力集中出现密封失效、焊缝开裂问题。从结构设计逻辑来看，支撑件分为上部管托、中部立柱、下部安装法兰三个功能段，上部管托采用与锥形管段外壁完全贴合的弧面结构，接触区域做了等曲率匹配，安装后不会出现线接触导致的管壁压痕，也能避免支撑点局部应力过高；中部立柱采用等径圆柱结构，相比肋板拼接式支撑，整体刚性更均匀，能承受垂直方向的静载荷，也可缓冲管路热胀冷缩带来的水平方向小幅位移，立柱侧壁预留的小孔可用于安装防脱锁销，

　　穿入后可将管段与支撑件做轴向限位，防止管线受流体冲击出现轴向窜动。下部的方形安装底座设置了四个对称分布的安装孔，孔位间距按照通用管路支墩的安装标准做了匹配，现场安装时可直接通过膨胀螺栓固定在混凝土支墩、钢结构管廊横梁上，不需要额外做转接板适配。设计过程中需要重点核对锥形管段的大小端外径、锥度参数，确保上部管托的贴合面与管段外壁完全贴合，避免出现虚接导致支撑失效；同时要核算立柱的有效支撑高度，匹配管线的设计安装标高，底座的安装孔中心距要预留足够的安装调节余量，抵消现场土建施工的尺寸误差。这类支撑件相比普通的平板式管托，针对变径锥形管段做了专属适配，不需要在现场额外切割、焊接调整支撑弧度，能大幅缩短管路安装的现场作业周期，也能保证支撑点的受力状态符合管线设计的载荷要求，在有锥形过渡管段的管路排布中，能有效提升管路系统的长期运行稳定性，减少后期运维中支撑件变形、管段下沉的故障概率。
