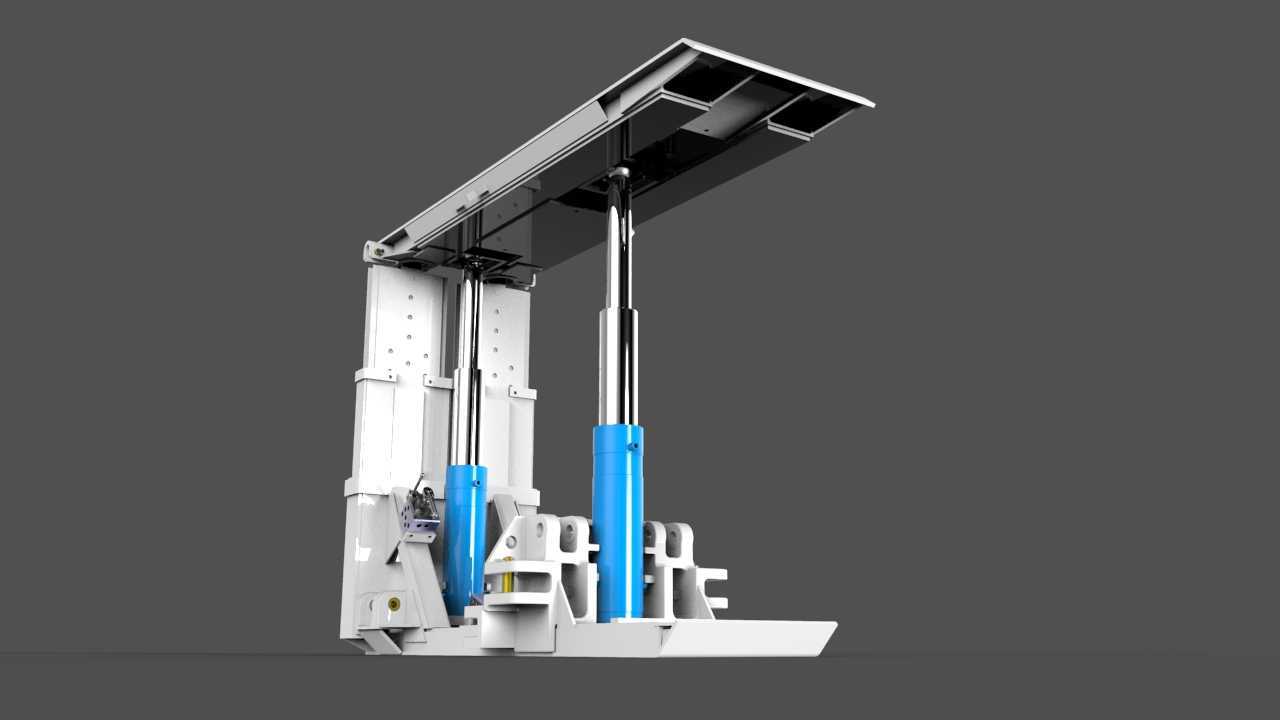

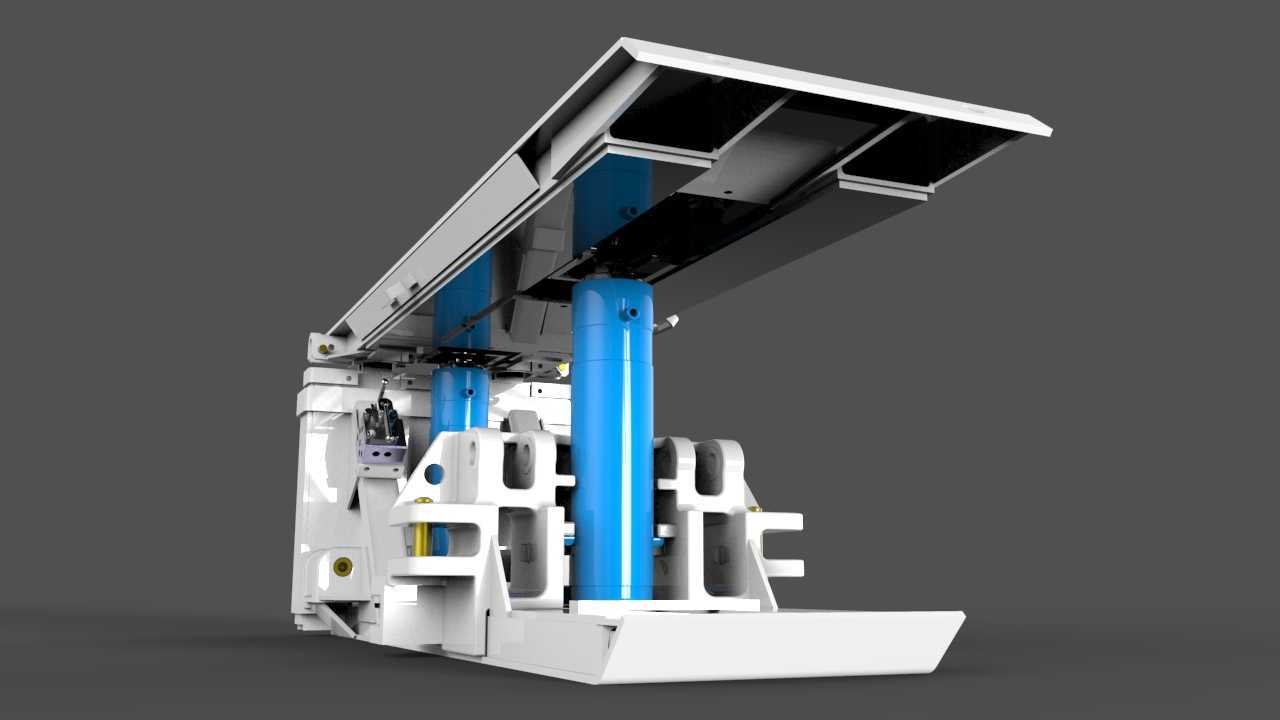

煤矿综采工作面直线段液压支护盾构支架

　　这款直线段盾构支架主要应用于煤矿井下综采工作面的作业空间顶板支护场景，适配倾角35°到90°的煤层开采工况，尤其针对传统机械化开采手段难以适配、存在煤与瓦斯突发涌出风险的复杂采场条件，可有效管控采空区顶板垮落节奏，避免作业空间上方岩石破碎掉落威胁人员与设备安全。整套支护结构采用双单元组配设计，作业过程中主单元组与辅助单元组可依次交替移动，在推进过程中始终保持对作业区域顶板的连续支撑，不会出现支护空窗期。从结构组成来看，主体承载部分包含线性支撑构件、悬挂连接结构、停机坪承载平台以及主体基座几个核心模块，其中立柱部分采用大直径液压油缸作为核心承载部件，可根据现场顶板压力动态调整支撑力，适配不同矿压条件下的支护需求。

　　顶梁部分采用箱型焊接结构，内部设置多道加强筋板，在保证足够支撑覆盖面积的同时控制整体重量，顶梁前端设置挑梁结构，可向煤壁侧延伸支撑范围，减少端面距，避免煤壁片帮风险。底座部分采用整体式箱型结构，增大与底板的接触面积，降低底板比压，适配底板硬度较低的煤层工况，避免支架出现扎底问题影响移架效率。侧护板结构设置在支架两侧，可在相邻支架之间形成密封挡护结构，防止采空区矸石窜入作业空间，同时可在移架过程中起到导向调架作用，保证支架排列直线度。在建模设计过程中，需要重点考量各铰接点的运动干涉边界，尤其是液压油缸伸缩全行程范围内，顶梁、掩护梁、连杆结构与立柱之间不能出现运动卡滞，同时要预留足够的液压管路敷设空间，避免移架过程中管路被挤压破损。

　　安装边界方面，这类直线段支架需要匹配工作面刮板输送机的中部槽尺寸，推移千斤顶的连接耳轴位置要与输送机销排位置精准对齐，保证推溜、移架动作的顺畅性，同时支架的最小通过高度要满足工作面通风、行人以及设备运输的空间要求，最大支撑高度要适配工作面煤层的最大采高，支撑高度调节范围需要覆盖工作面煤层厚度的波动区间，避免出现支架顶梁接顶不实或者最大伸出行程不足无法接顶的问题。双单元组配的设计思路，本质是在保证支护强度的前提下，降低单组支架的移架重量，减少移架过程中对顶板的反复扰动，同时交替移动的作业模式可以让支架始终保持对顶板的主动支撑力，避免顶板在移架过程中出现离层破碎，相比单组整体式支架更适配复杂地质条件下的长壁综采工作面。
