煤矿井下用分体式盾构支护支架结构

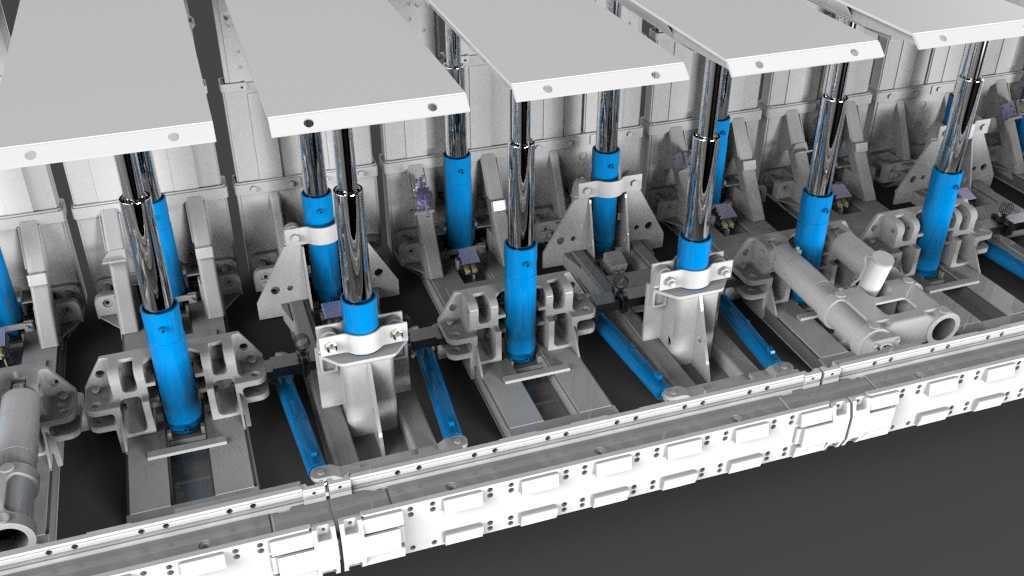

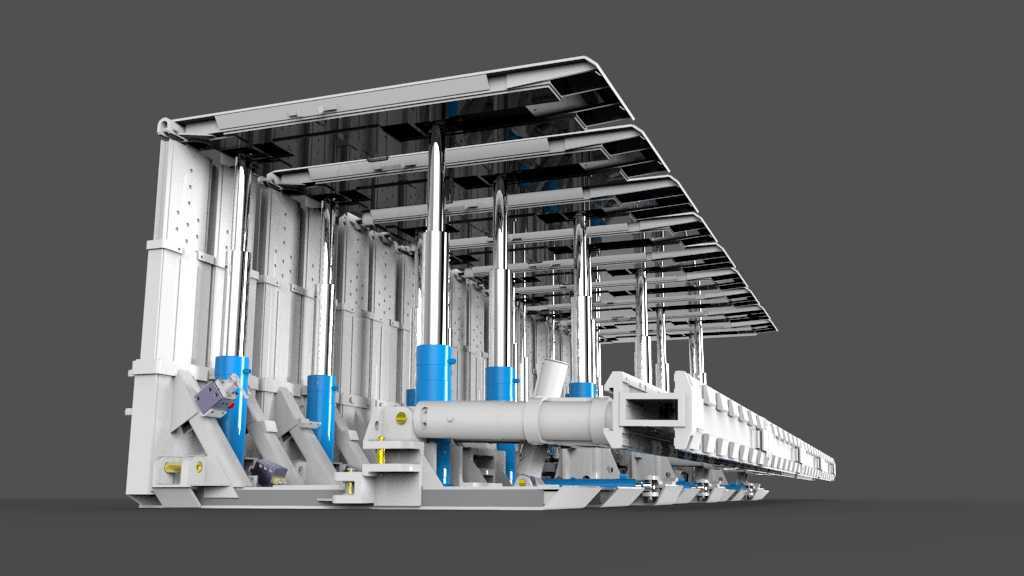

　　这款支护结构的核心应用场景集中在倾角35°到90°的急倾斜煤层采掘工作面，这类作业面的顶板垮落风险远高于缓倾斜煤层，常规支护设备很难适配大倾角下的侧压冲击与顶板来压波动，设计时首先要解决的就是设备在倾斜工况下的防滑、防倒以及侧向挡矸问题。整套支架采用双单元分体式排布逻辑，主单元承担主要的顶板支撑载荷，辅助单元配合移架动作，两个单元交替完成支撑、推移、换位的循环作业，避免移架过程中出现大面积空顶区域，从结构上杜绝采空区破碎岩石直接涌入作业空间的风险。从功能配置来看，支架主体集成了线性伸缩立柱、悬挂推移机构、俘矸机以及主承载顶梁几个核心模块，立柱采用大缸径液压驱动结构，可根据顶板实际下沉量实时调整支撑高度，适配不同采高的作业面需求；

　　顶梁采用整体箱型焊接结构，接顶面积覆盖整个作业面的控顶距范围，梁体边缘设置的侧护板可在支架排布间隙形成连续挡矸面，防止破碎矸石从架间缝隙窜入作业通道。设计阶段特意针对急倾斜工作面的特殊载荷做了结构强化，底座部分增加了防滑限位结构，可与工作面刮板输送机形成刚性连接，抵消大倾角下设备的下滑分力；推移机构采用悬挂式布局，避免底板浮煤、浮矸卡塞推移行程，保证移架动作的顺畅性。安装边界方面，整套支架的最小收缩高度适配薄煤层作业面的通行需求，最大支撑高度可覆盖中厚煤层的采高范围，架间连接采用铰接式结构，允许相邻支架在横向、纵向存在一定角度偏差，适配工作面底板起伏的实际工况，不需要额外做底板找平处理即可完成布设。实际作业过程中，

　　支架可跟随采掘设备的推进节奏同步前移，始终在作业面与采空区之间形成连续的支护屏障，尤其适配存在煤与瓦斯突出风险的作业面，这类区域无法采用传统全垮落法直接管控顶板，支架的持续支撑能力可有效降低顶板突然垮落诱发瓦斯涌出的风险，为采掘作业提供稳定的安全作业空间。结构建模过程中，所有液压管路的排布都做了干涉校验，避免支架升降、移架过程中出现管路挤压破损，所有铰接销轴的受力点都做了应力集中优化，保证反复交变载荷下的结构使用寿命。
