原木剥皮机设备结构设计方案

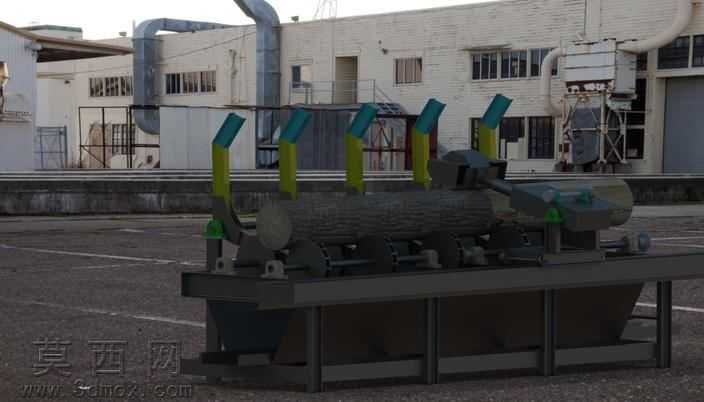

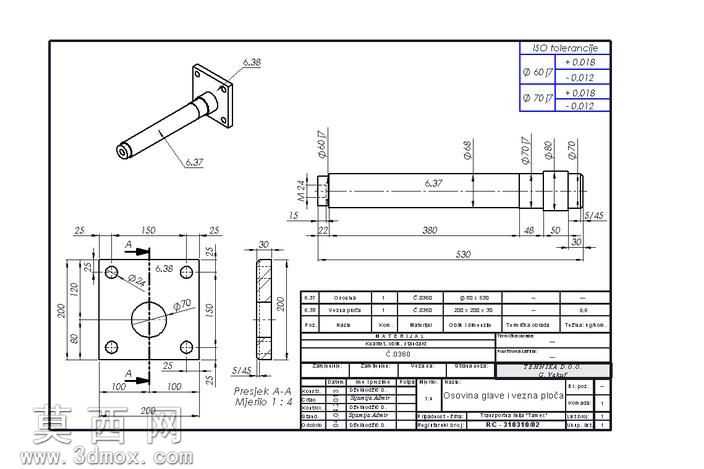

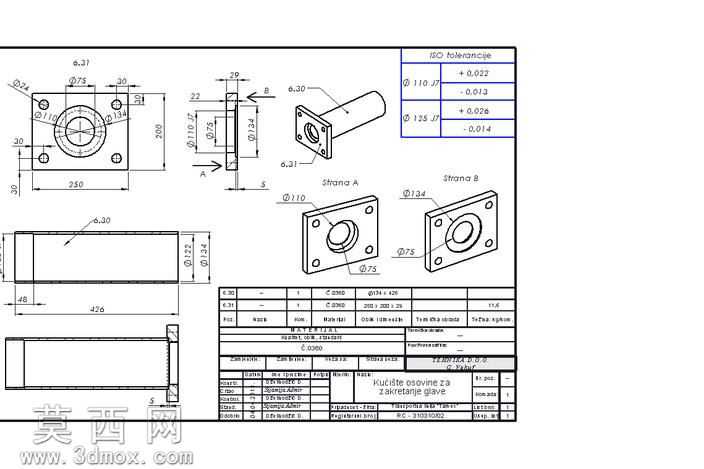

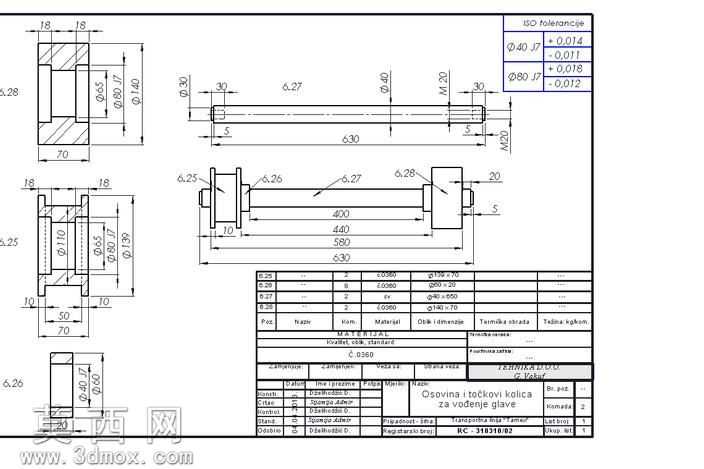

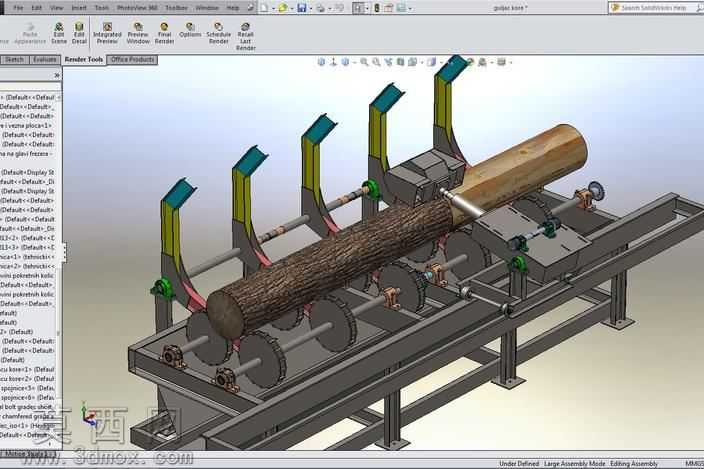

本套原木剥皮机三维设计采用SolidWorks平台完成全参数化建模，整体建模过程遵循机械设计通用规范，对设备各组成部件进行了1:1等比例还原，完整呈现了原木剥皮作业设备的核心结构布局。模型构建阶段首先完成主机底架的搭建，采用型钢焊接框架结构的建模逻辑，对底架的承重梁、支撑立柱、底部接料槽结构分别进行独立建模，通过装配约束完成底架整体拼接，确保各部件连接位置的尺寸公差符合实际加工装配要求。设备核心的原木输送与压紧机构，建模时还原了多组可调式压紧立柱结构，每根立柱配套设置弹性压紧组件与导向结构，可适配不同直径的原木进料需求，立柱顶部设置的防护端盖采用耐磨材质的材质参数设置，还原实际设备的耐磨防护设计。剥皮执行机构部分，模型还原了旋转刀辊的装配结构，对刀辊的刀座排布、刀片固定方式、传动连接轴结构都进行了精细化建模，传动端配套设置的轴承座、联轴器、减速电机安装位都按照标准机械件参数完成建模，确保传动路径的结构逻辑清晰可追溯。外观渲染阶段，对设备不同部件赋予对应材质属性：底架结构采用工业碳素钢材质，设置哑光深灰金属漆质感，还原焊接机架的实际外观；压紧立柱采用黄绿双色工程塑料与钢材结合的材质设置，区分功能部件与结构件的视觉差异；进料端的原木模型采用真实木材纹理材质，还原设备实际作业的物料状态；背景搭配工业厂区场景，通过环境光影调整，呈现设备放置于室外作业场地的真实视觉效果。设计思路围绕原木剥皮作业的实际工况展开，重点考虑了设备对不同径级原木的适配性，多组压紧机构可保证原木在剥皮旋转过程中保持稳定进给，底部接料槽结构可收集剥皮过程中产生的树皮废料，整体结构布局紧凑，传动路径简洁，各维护点位预留了足够的操作空间，符合林业加工设备的实用化设计需求。模型附带的技术图纸对应各核心部件的工程视图，可清晰呈现部件的尺寸标注与装配关系，虽部分结构未做最终完善，但已完整覆盖原木剥皮机的核心功能结构，可作为同类林业加工设备设计的参考方案，帮助设计人员快速理解此类设备的结构原理与布局逻辑，为后续的结构优化、细节完善提供可靠的三维模型基础。
