G4型起重锚链单环三维结构设计

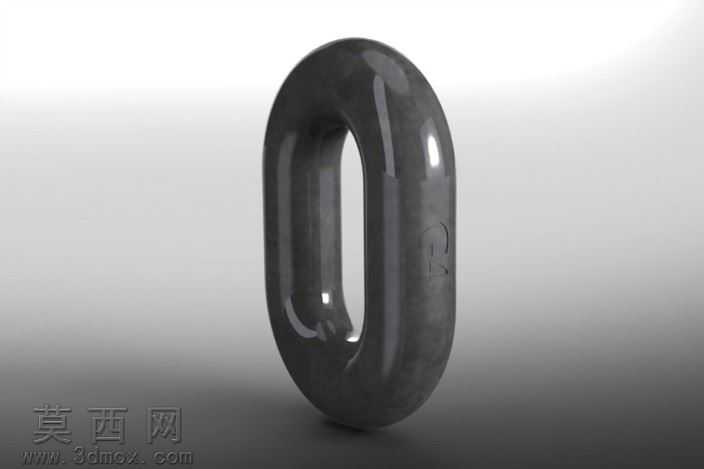

本作品为G4规格锚链单环的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以长圆形闭环的轮廓基准绘制中心对称的二维草图，严格匹配G4锚链的环体内外曲率、截面直径、环体总长与内孔净宽的行业通用尺寸比例，通过扫描特征完成基础实体生成，对环体首尾衔接的合模位置做了平滑过渡处理，避免尖锐棱角带来的应力集中隐患，同时还原了链环表面锻造工艺留下的细微标识压印细节，保证模型与实际工业产品的结构一致性。材质编辑阶段针对锚链常用的高强度合金钢材质做了专属材质球调试，基础材质设置为高碳锰钢属性，调整金属基底的漫反射颜色为深灰哑光金属色，适度提高反射光泽度参数模拟合金钢锻造后经热处理的表面质感，添加细微的表面粗糙度贴图还原锻件表面的均匀磨砂纹理，在环体的曲面高光区域做了反射强度的渐变衰减处理，避免渲染时出现失真的镜面反射效果，同时在环体内侧与受力接触位置添加了极淡的磨损痕迹贴图，还原实际使用工况下的部件表面状态。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出环体曲面的明暗过渡层次，清晰展现长圆环的立体弧度与截面圆润度，辅光源从另一侧补光弱化暗部死黑区域，顶光添加微弱的高光强化金属材质的质感，背景采用渐变浅灰背景突出主体模型，渲染输出的效果图清晰呈现链环的整体形态、曲面流畅度与材质质感。设计思路上围绕锚链环的承重核心需求，建模全程保证环体截面的均匀一致性，所有曲面过渡均采用G2连续处理，避免结构突变带来的受力薄弱点，模型可直接用于锚链组件的装配干涉校验、有限元受力分析的基础模型使用，也可作为起重设备、船舶系泊组件的配套素材调用，完整还原了工业级锚链单环的结构特征与外观质感，兼顾了模型的尺寸准确性与视觉表现真实度。
