液下立式污水输送泵结构设计

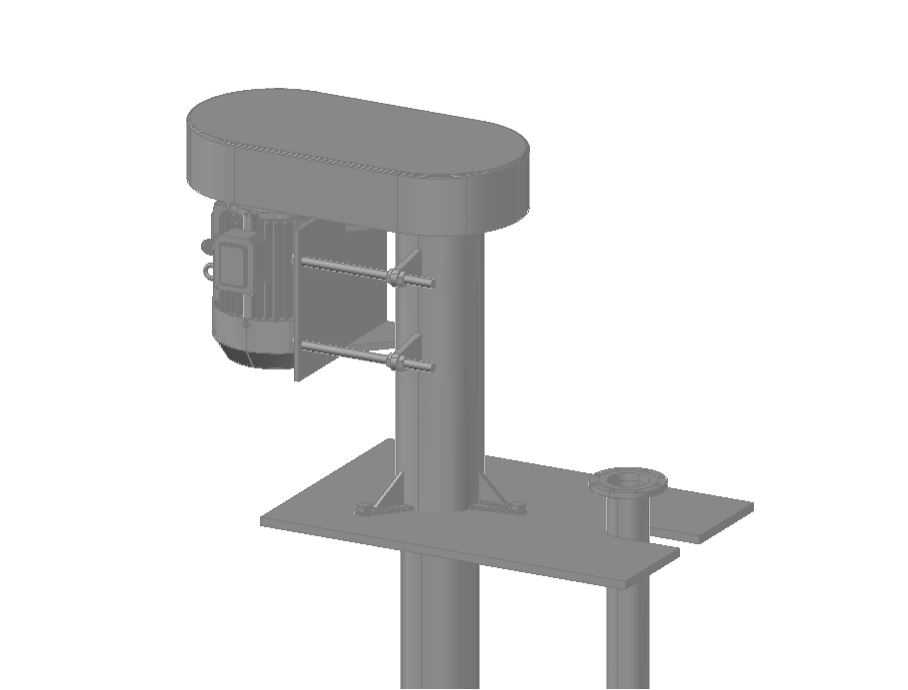

　　这款液下立式排污结构的设计，首先要适配的是敞口污水池、沉淀池、工业废液槽这类安装场景，安装时泵体的过流端会完全浸没在液面以下，无需额外灌泵引水处理，开机即可快速建立输送压力，这点在市政排污、工矿企业废水处理、食品加工浆料输送场景里，能大幅减少现场运维的前置操作步骤。从结构设计逻辑来看，整体采用立式长轴悬臂布局，顶部的安装法兰盘作为核心承载基准，法兰盘面的螺栓孔位按照常规池体预埋钢板的通用间距排布，安装时直接将法兰搭放在池顶的预埋支撑座上锁紧即可，不需要额外搭建复杂的泵体支撑钢架，能有效压缩现场安装的施工周期。过流部件的流道采用宽流道无堵塞设计，叶轮选用半开式结构，可顺利通过直径不超过流道口径三分之二的固体颗粒、纤维类杂物，

　　避免输送含杂质污水时出现叶轮缠绕、流道堵塞的问题，这也是区别于普通清水立式泵的核心设计点。支撑长轴的导轴承位置，特意设置在距离叶轮端合理的悬臂长度范围内，控制轴系运行时的径向跳动量在机械设计允许的公差范围内，减少轴封位置的偏磨概率，延长易损件的更换周期。侧边的出液管路沿着支撑立柱平行排布，从泵体出口垂直向上延伸至法兰安装面以上，直接对接现场的输出管路，避免管路在液下部分出现额外的连接密封点，降低长期浸没在污水中出现渗漏的风险。顶部的动力端和泵轴之间采用联轴器直连传动，传动效率损失小，动力端的安装座和法兰支撑面做了一体化的加强筋设计，避免电机运行时的振动传导至长轴引发共振。设计时也充分考虑了不同池深的适配性，

　　支撑立柱和长轴可根据实际池体深度调整长度，只要保证叶轮端距离池底有足够的安全距离，不会吸入池底沉积的大粒径硬块即可，同时安装法兰面到最低液位的距离要满足泵体的最小浸没深度要求，避免运行时出现吸空、气蚀的问题。整体外形没有多余的外凸结构，液下部分的所有连接位置都做了圆弧过渡处理，减少杂物在泵体表面的挂附，日常提泵检修时清理也更方便。
