不锈钢BSPP内螺纹45度弯头结构设计

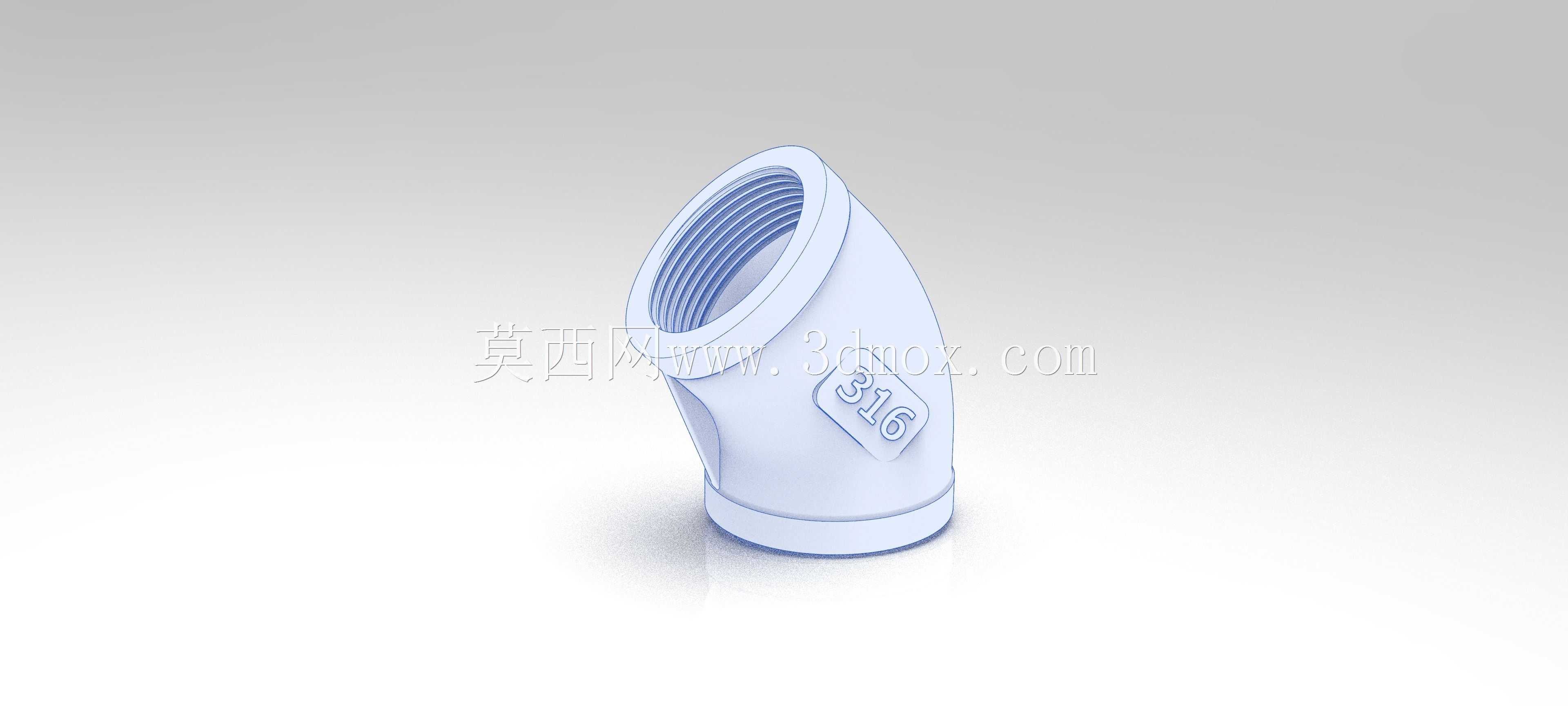

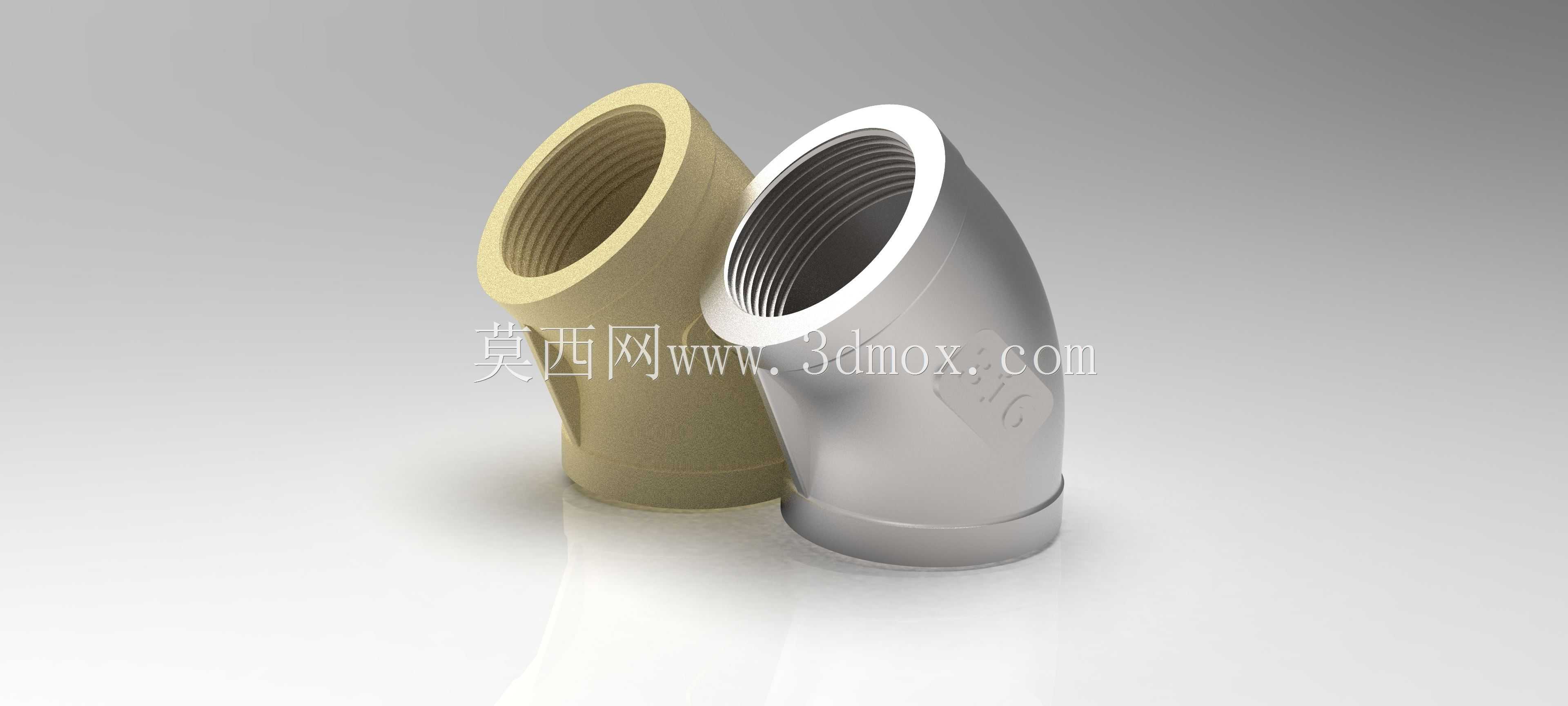

　　在民用给排水、化工流体输送、食品级洁净管路、船舶液压系统等诸多涉及流体介质传输的场景里，管路走向调整是管路布设过程中无法回避的需求，45度弯头作为小角度转向连接件，相比90度弯头能大幅降低介质流经转向处的局部阻力损失，减少湍流产生的概率，尤其适用于对管路压损控制要求较高的泵送回路、洁净介质输送场景。这款不锈钢内螺纹45度弯头采用标准BSPP内螺纹接口设计，也就是常说的英制平行管螺纹，螺纹牙型角55度，密封配合时依靠端面密封圈实现静密封，相比锥螺纹连接具备更好的同轴度，安装时不会因为螺纹旋紧的轴向力导致管路产生额外内应力，适配多数民用供水、低压气动、常规化工管路的连接标准。从结构设计层面看，弯头整体采用等通径流线型内腔设计，

　　转弯处的曲率半径经过流体仿真优化，介质流经转向段时不会出现流速突变，能有效降低介质对管壁的冲蚀磨损，延长管路配件的使用寿命；弯头本体采用316不锈钢材质建模，外壁做了等壁厚处理，在保证承压能力的前提下尽可能控制整体重量，外壁预留的标识位可以清晰标注材质、通径参数，方便现场安装时快速识别规格。安装边界方面，两端内螺纹的同轴度偏差控制在行业标准允许范围内，两端面的平行度公差满足密封垫圈的安装要求，安装时不需要额外调整管路角度，直接与同规格外螺纹管件配合，加装适配的密封垫片即可完成连接，不需要在现场做焊接、套丝等二次加工，能大幅提升管路布设的施工效率。建模过程中还原了螺纹的完整牙型细节，弯头外壁的过渡圆角、

　　端部的螺纹退刀结构都做了完整还原，既可以用于管路系统的整体装配干涉检查，也能作为选型参考，帮助设计人员在管路布设阶段准确核算安装空间，避免出现管件与周边设备、结构件的干涉问题。这类小角度弯头在实际布设中，常被用于管路需要小幅调整走向、避让周边结构的场景，相比多段管件拼接的方案，单个集成式弯头的泄漏点更少，长期运行的可靠性更高，在食品加工、制药等对管路卫生等级要求高的场景，光滑的内外壁结构也不容易残留介质，方便日常的CIP清洗作业，避免管路内部出现介质残留滋生细菌的问题。
