带环形灯多色金属按钮开关结构设计

　　这类带环形照明的金属按钮开关，是工业控制回路里极为常见的人机交互元件，日常在机床操作面板、自动化设备控制台、电力控制柜、小型机电设备的启停控制单元中都能见到它的身影，主要承担信号触发、电源通断、功能切换的控制作用，适配220-250V电压等级的控制回路，额定通断电流为3A，能够满足绝大多数低压控制场景的通断需求。

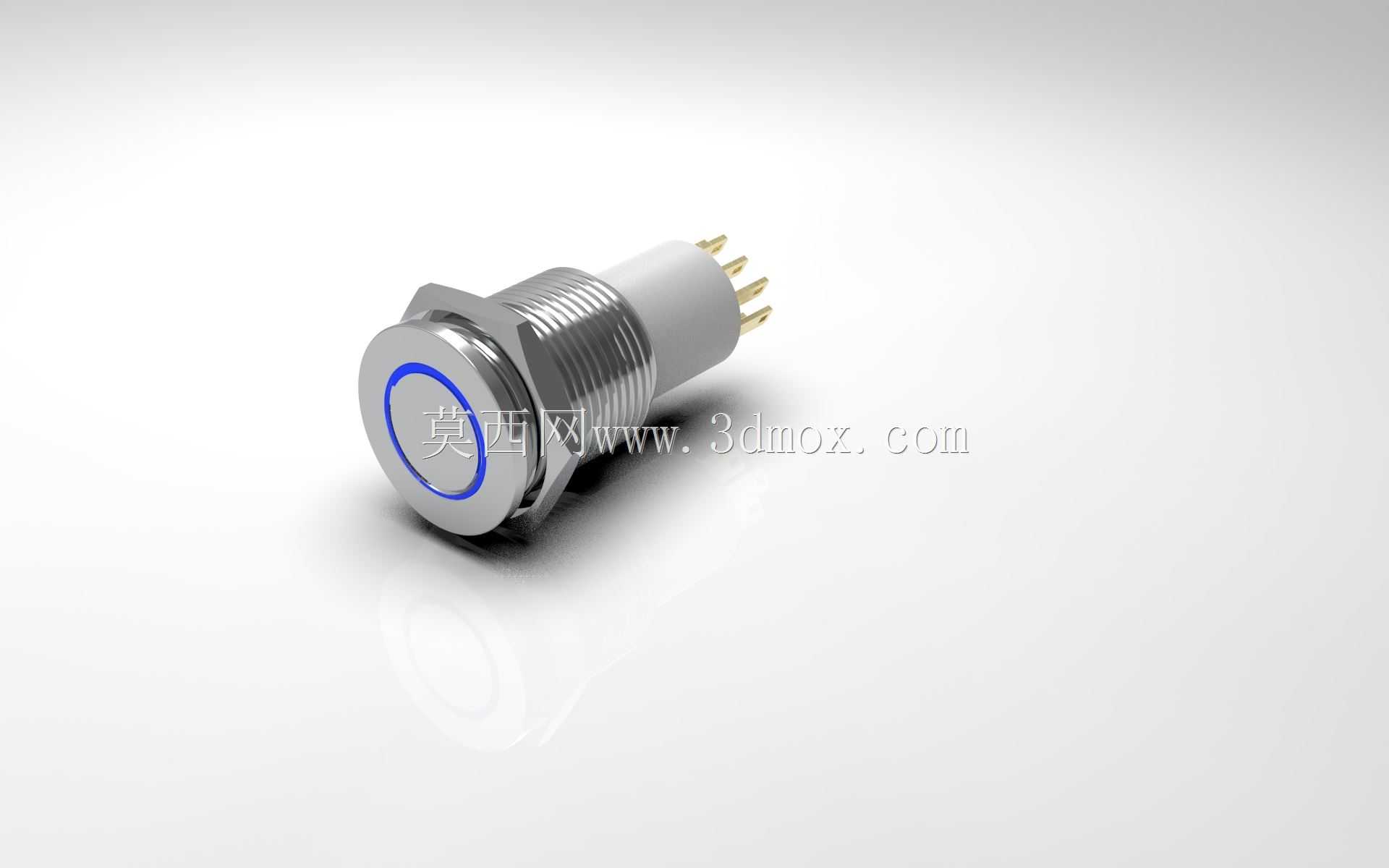

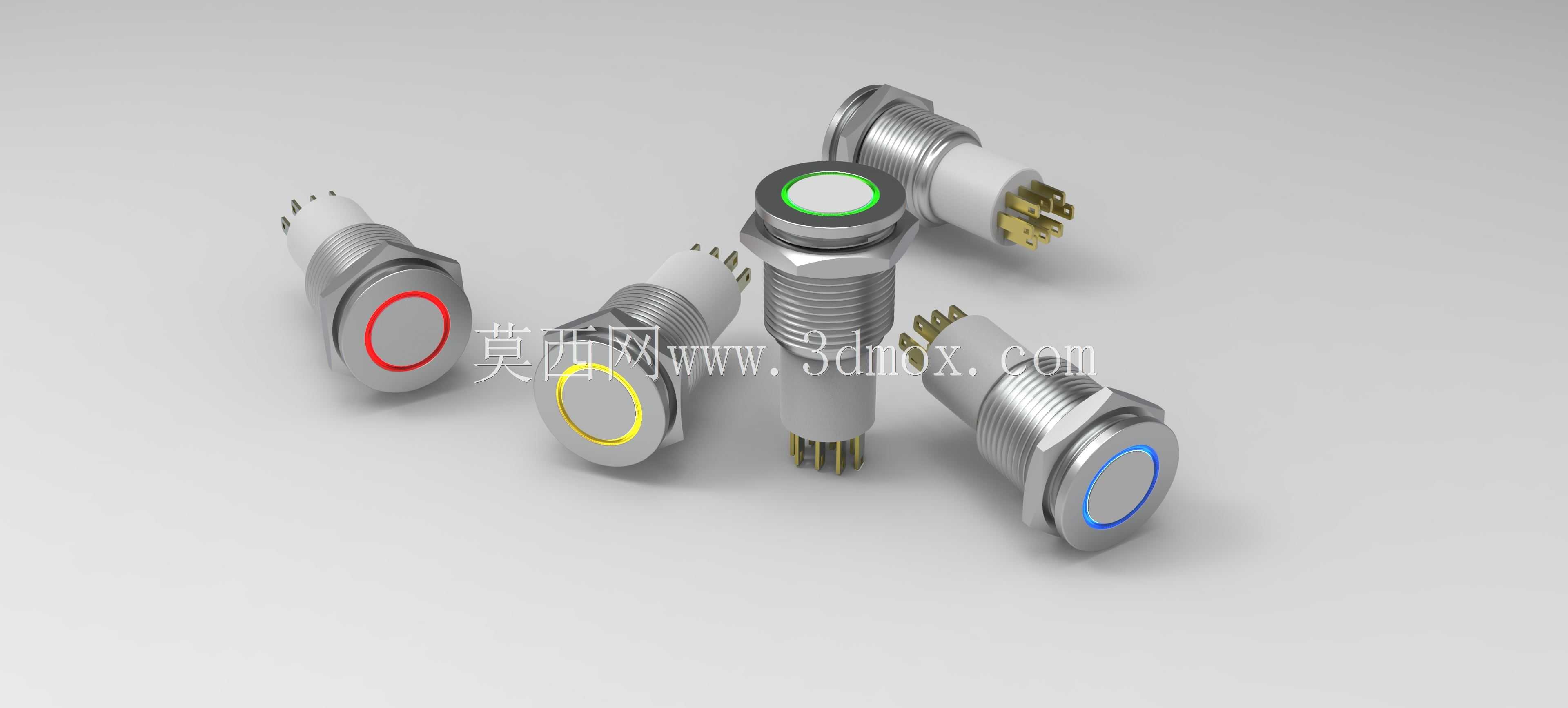

　　从设计思路来看，这款按钮采用全金属外壳结构，外壳做了防锈钝化处理，既能够抵御工业场景常见的油污、粉尘侵蚀，也具备不错的抗机械磕碰能力，适合在车间、户外机柜等复杂环境下长期使用。头部的环形照明区域做了透光均匀的漫反射处理，提供红、绿、黄、蓝等多种发光颜色可选，不同颜色可对应设备的不同运行状态，比如红色对应停止、故障，绿色对应运行、启动，黄色对应待机、预警，蓝色对应特殊功能触发，操作人员在较远位置就能快速识别设备状态，降低误操作概率。按钮的按压行程做了适配工业操作的优化，按压反馈清晰，不会出现虚位、卡滞的问题，自带的复位结构能够保证触发后快速回弹，适合频繁点动操作的场景。

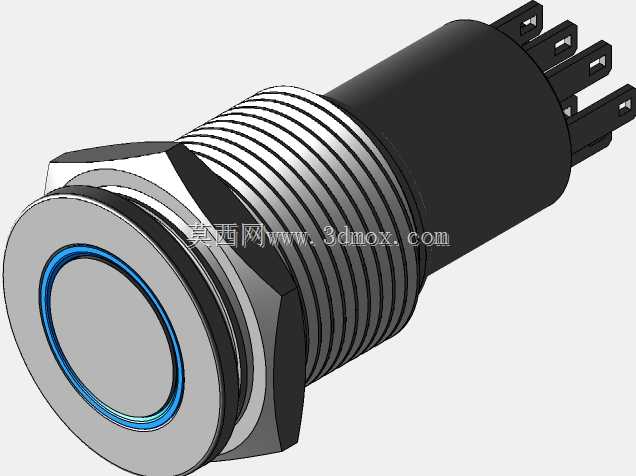

　　安装结构上，这款按钮采用螺纹连接的面板固定方式，装配孔直径为16mm，是工业控制按钮的常规标准开孔尺寸，能够直接适配市面上多数标准操作面板的预留开孔，不需要额外做扩孔、修孔处理，安装时仅需要从面板正面插入主体，背面通过配套的锁紧螺母拧紧即可完成固定，安装效率高，固定牢靠，能够承受一定程度的振动不会出现松动。接线端采用焊接式接线结构，接线柱做了镀锡处理，方便导线焊接固定，焊接后接触电阻小，长期通电不会出现接头发热、接触不良的问题，适合多股铜芯导线的连接作业。

　　在实际选型应用中，这类金属按钮相比塑料按钮，使用寿命更长，防护等级更高，不仅可以用在常规工业设备上，也能适配食品机械、医疗设备、户外充电桩等对部件耐用性有更高要求的场景，环形灯的供电与按钮控制回路独立设计，既可以实现按钮触发时同步点亮，也可以接成状态常亮指示的接线方式，适配不同的控制逻辑需求。建模过程中需要重点关注螺纹的牙距匹配、头部透光圈的装配间隙、按压行程的内部空间预留，保证各个零件装配后不会出现干涉，活动部件动作顺畅，同时要兼顾外壳的壁厚均匀性，避免加工过程中出现变形问题。
