旋挖钻加工专用气动定位夹具结构

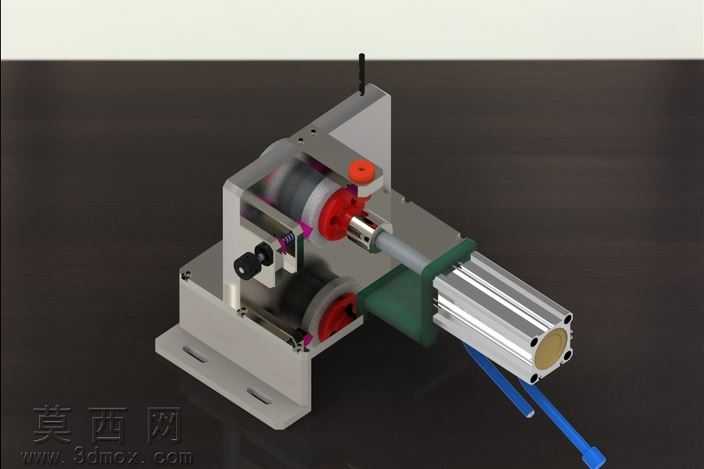

本套旋挖钻夹具采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了精准的参数约束，确保模型可直接对接生产加工的工艺要求。渲染阶段采用工业级写实材质方案，夹具体的金属安装底座赋予磨砂铸铁材质，还原铸造件表面的细微颗粒质感与哑光金属光泽；传动部位的红色手轮、调节旋钮采用硬质工程塑料材质，添加轻微的表面反光与边缘倒角高光，区分金属与非金属部件的视觉差异；侧边的气动执行元件采用亮面铝合金缸体材质，搭配活塞杆的抛光金属质感，气管部分添加半透明蓝色塑料材质，还原气动元件的真实外观特征。结构设计上采用立式安装基座搭配水平气动推进的布局，基座预留两个长条形安装槽，可适配不同工作台的安装孔位，方便夹具在不同机床上的快速装夹固定；夹紧机构采用双滚轮同步定位结构，配合侧边的微调锁紧旋钮，可针对不同直径的旋挖钻工件实现快速对中，保证装夹后工件的回转中心与加工主轴同轴，有效控制钻削加工的位置精度。设计思路围绕钻削加工的实际工况展开，优先考虑装夹效率与定位精度的平衡，气动驱动的方式可大幅降低人工装夹的劳动强度，双支撑滚轮结构可避免工件装夹变形，微调机构可补偿工件的尺寸公差，保证批量加工时的精度一致性。模型中所有的紧固件、传动件都按照标准件参数建模，装配关系完全符合实际装配逻辑，不存在干涉错位问题，ST6格式的实体边缘完整保留，可直接导入各类CAM软件生成加工代码，也可作为同类钻加工夹具的设计参考模板，适配多类型回转体工件的钻削工序装夹需求。
