带三角加强筋的模压法兰结构设计

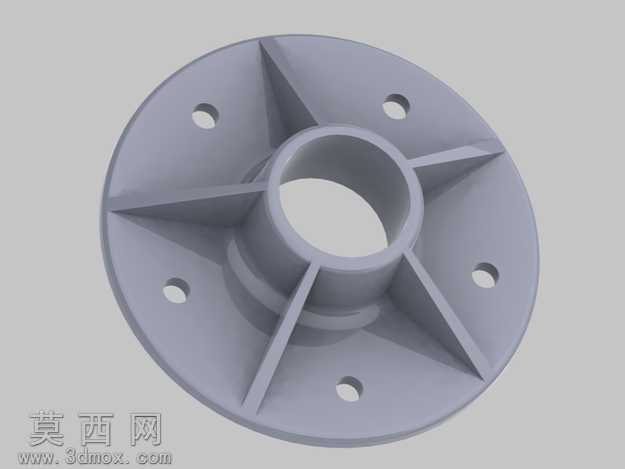

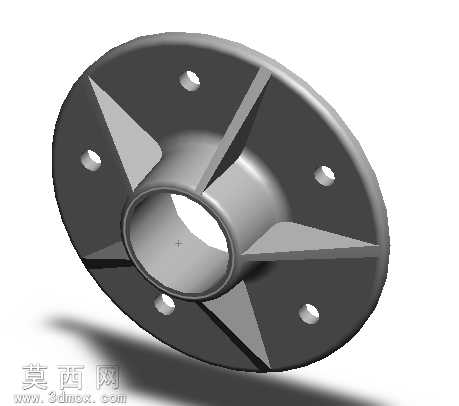

本作品为模压成型的法兰三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程遵循模压工艺的成型特性，兼顾结构强度与加工可行性。模型整体由圆盘法兰基体、中心凸台、三角加强筋、安装通孔四个核心结构组成，建模时首先以前视基准面绘制法兰圆盘的外轮廓草图，通过拉伸凸台命令生成圆盘基体，随后在圆盘中心位置绘制凸台截面，双向拉伸形成带中心通孔的连接凸台，中心通孔采用拉伸切除命令完成，保证与对接管件的配合精度。为提升法兰整体的抗扭、抗弯载荷能力，在凸台与圆盘基体之间均匀布置六组三角加强筋，加强筋的截面草图绘制于与圆盘端面垂直的基准面上，通过拉伸凸台生成筋体结构，筋体与凸台、圆盘的交接处均做了圆角过渡处理，避免模压成型时出现应力集中与填充缺陷。圆盘端面上均匀分布六个安装通孔，孔位采用圆周阵列命令完成排布，保证孔位的位置度公差符合管件连接的装配要求，孔口处做了微小倒角处理，既方便安装时螺栓导入，也能去除模压后的飞边毛刺。材质设定上选用常用的碳素结构钢，渲染阶段采用金属哑光材质，调整环境光与反射参数，清晰呈现法兰的结构轮廓与筋板的立体感，同时通过剖面视图验证了各结构的壁厚均匀性，确保模压过程中材料流动顺畅，不会出现局部壁厚过薄导致的成型缺陷。设计过程中充分考虑模压工艺的脱模斜度，在凸台外壁、筋板侧壁均设置了符合工艺要求的微小脱模斜度，避免脱模时出现零件拉伤，整体结构在满足管件连接强度要求的前提下，通过加强筋结构优化减少了材料用量，降低了模压成型的原料成本，各安装孔与中心通孔的尺寸参数均参照通用管件连接标准设定，可直接用于常规管路系统的连接装配场景，建模过程保留了全参数化特征，使用者可根据实际工况需求调整法兰外径、凸台高度、筋板厚度、安装孔孔径等参数，快速生成适配不同工况的法兰模型。
