带编码器行星减速直流电机三维建模

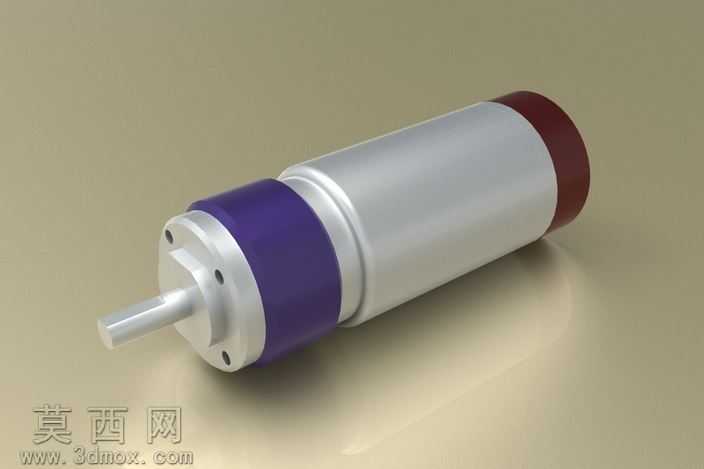

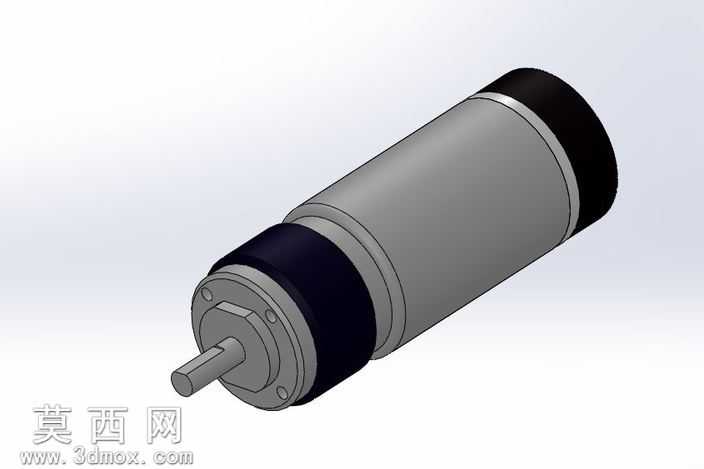

本模型为带编码器的行星齿轮减速直流电机，建模过程以SolidWorks为核心工具，遵循自上而下的装配设计逻辑，先完成整体布局草图的绘制，确定电机总长度、输出轴直径、减速段外径、尾端编码器舱尺寸等核心参数，再拆分各个子零件进行独立建模，最终通过配合约束完成总装。建模阶段对电机的各个结构做了精细化还原：输出轴部分严格按照标准微型电机轴的尺寸设计，做出轴端的平面定位结构、轴肩的限位台阶，保证与外部负载连接的结构合理性；前端法兰端盖部分还原了安装定位孔、轴承配合槽的细节，孔位采用圆周阵列特征生成，保证安装孔的位置度符合实际产品的装配要求；行星减速段的紫色外壳部分，通过旋转凸台生成基础筒体，再做出与前后端盖配合的止口结构，表面做哑光质感的材质区分，还原工程塑料外壳的视觉效果；中间的电机主体筒体采用金属材质建模，还原金属机壳的圆柱度特征，表面做轻微的拉丝纹理处理，模拟铝合金电机壳的真实质感；尾端的深红色编码器舱部分，单独建模做出与电机主体连接的卡扣结构，还原编码器集成在电机尾部的结构特征，清晰区分动力段与信号反馈段的结构边界。渲染阶段采用工作室柔光环境，搭配浅米色哑光背景，通过三点布光法突出电机的圆柱曲面轮廓，金属部件添加适度的反射效果，塑料部件调整粗糙度参数避免过度反光，让不同材质的视觉区分度清晰，同时保留结构细节的可见度。结构设计上完整还原了行星减速电机的传动逻辑，从输出轴到行星轮系再到直流电机本体的层级关系清晰，编码器集成在电机尾部的设计也在模型中完整体现，可直观看到该类电机动力输出与转速反馈的一体化结构特征，建模过程中所有配合面均预留了合理的装配间隙，符合实际产品的生产装配公差要求，既保证了外观的还原度，也兼顾了结构的合理性，可用于微型传动系统的结构展示、选型参考以及相关机械设计的装配模拟使用。
