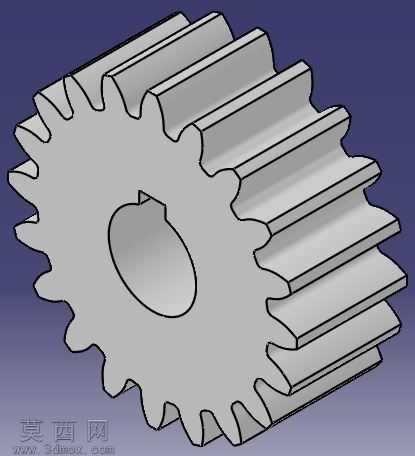

参数化直齿圆柱齿轮带键槽结构设计

本作品为参数化直齿圆柱齿轮三维建模作品，建模过程参考公开的齿轮专业设计说明完成，核心围绕直齿圆柱齿轮的标准传动结构展开，同时集成了轴孔键槽的口袋式结构设计，可直接适配对应规格的传动轴安装需求。建模阶段严格遵循直齿圆柱齿轮的齿廓成型原理，对渐开线齿面进行精准绘制，保证每一个轮齿的齿厚、齿距、齿顶高、齿根高参数均符合通用机械传动的设计规范，齿面过渡平滑无棱角畸变，可满足后续装配干涉检查、运动仿真的使用需求。模型整体采用实体建模方式构建，轮齿部分沿齿轮轴向做等距拉伸成型，保证轮齿的轴向直线度，避免出现锥度、扭曲等结构误差；中心轴孔位置的键槽采用切除拉伸的方式生成口袋式安装位，键槽的侧壁与底面均做垂直处理，边缘无多余倒角毛刺，可与平键实现紧密贴合，保障传动过程中扭矩传递的稳定性，避免出现键连接打滑、松脱的问题。参数化设计逻辑贯穿整个建模流程，齿轮的模数、齿数、齿宽、轴孔直径、键槽尺寸均可通过参数调整快速修改，无需重新绘制齿廓与基体结构，大幅提升同类型不同规格齿轮的建模效率，适配不同传动比、不同安装空间的设计场景。模型完成后对所有结构面做了统一的实体检查，不存在破面、重叠面、非实体空隙等建模缺陷，可直接导入各类三维装配环境，与传动轴、轴承、啮合齿轮等配套零部件完成虚拟装配，也可用于后续的工程图生成、有限元受力分析、3D打印样件制作等工作，为机械传动系统的设计验证提供可靠的三维模型支撑。
