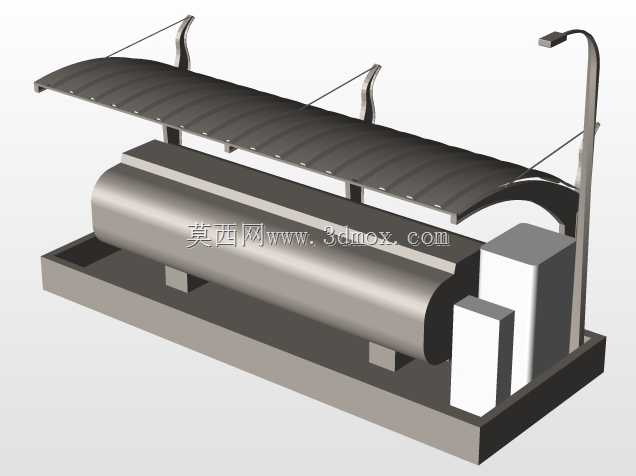

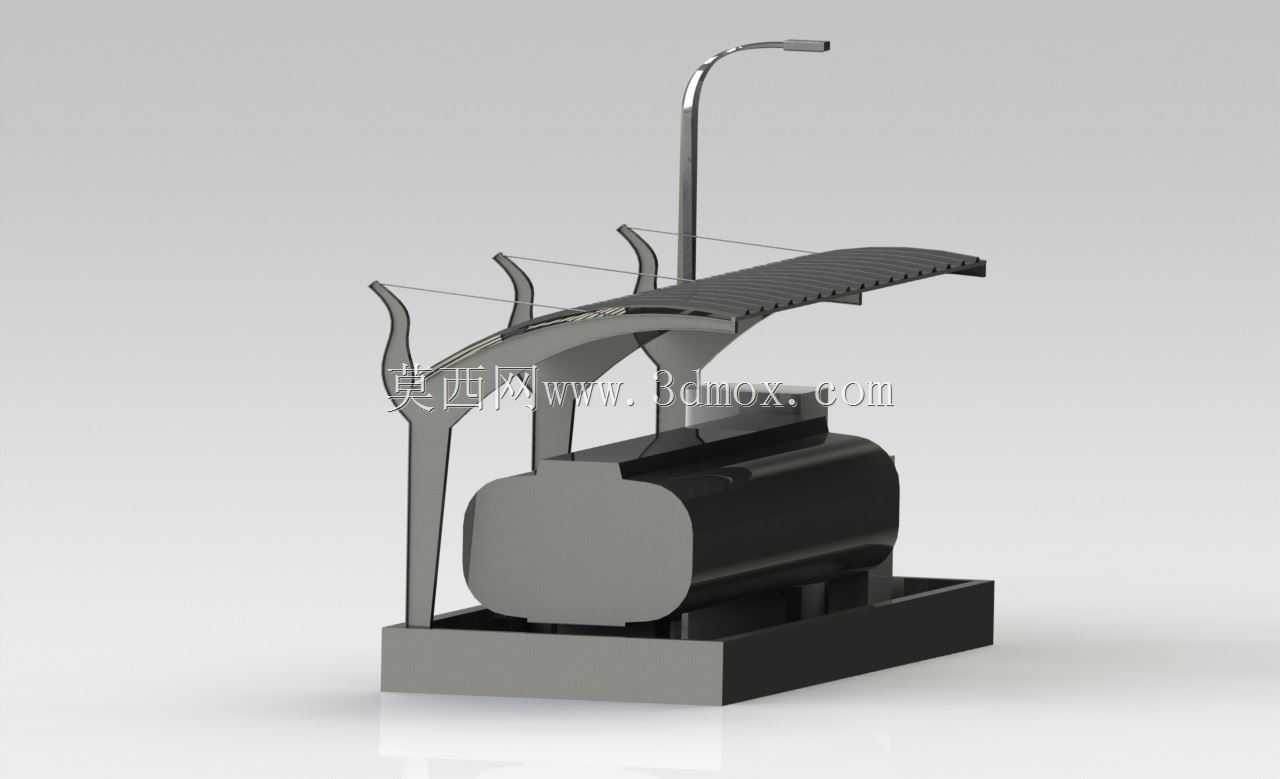

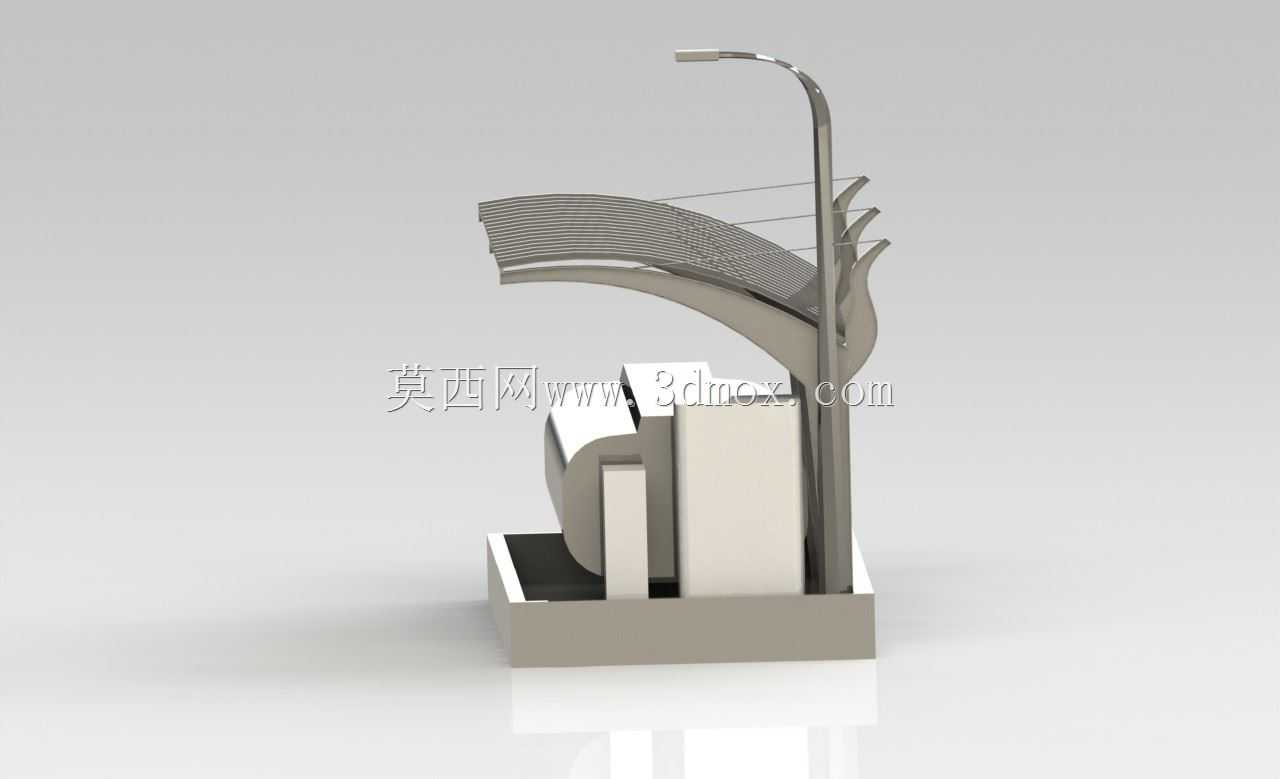

带遮阳门廊的卧式储油装置结构设计

　　该结构主要面向小型户外加油站点、厂区内部燃油补给点的场景使用，核心功能是完成燃油介质的密闭存储，同时集成遮阳挡雨的门廊结构，为停靠补给的作业人员、小型作业车辆提供遮蔽空间，避免露天环境下阳光直晒罐体加速油品挥发，也能减少雨水直接冲刷罐体带来的锈蚀风险。从结构设计逻辑来看，整体采用卧式圆柱罐体作为储油核心，罐体底部设置一体化承托底座，底座直接与硬化地面做锚固连接，安装时需要提前核算地面承载能力，确保满油状态下底座受力均匀，不会出现不均匀沉降导致的罐体变形、管路接口渗漏问题。门廊结构采用弧形主支撑臂设计，支撑臂下端与罐体底座做刚性连接，无需额外单独开挖基础做门廊立柱固定，大幅减少现场施工的基础作业量，缩短安装周期。

　　门廊顶部采用带导流槽的波纹遮挡板，板面倾斜角度设置为5度，降雨时雨水可顺着导流槽向单侧排出，不会在板面形成积水增加结构荷载。门廊侧边延伸出的弧形挡条，可在大风天气减少侧向雨水飘入补给作业区域，同时避免高空坠物直接砸向罐体顶部的阀门、加注接口等薄弱部件。罐体的安装边界需要预留出单侧不小于1.2米的操作空间，用于日常的液位检查、阀门维护、油品取样作业，门廊的悬挑长度覆盖罐体单侧的作业区域，同时延伸出足够的停靠空间，适配小型作业车辆的停靠补给需求。整体结构的受力经过校核，门廊顶部可承受不超过0.5kN/㎡的雪荷载，支撑臂的抗风等级满足内陆地区常规户外使用要求，罐体与支撑结构之间设置缓冲减震垫，减少外部车辆剐蹭门廊时的震动传导至罐体，

　　避免罐体连接部位出现应力疲劳。在细节设计上，罐体端部的封头采用标准椭圆封头结构，承压能力优于平封头结构，可适应存储介质的温度变化带来的内部压力波动，底座与罐体接触的部位设置弧形贴合面，增大接触面积减少局部应力集中，门廊顶部预留的路灯安装位可直接配套厂区照明线路，无需额外架设灯杆，减少站点的配套设施投入。
