250LT型集成式水族箱集水坑系统结构

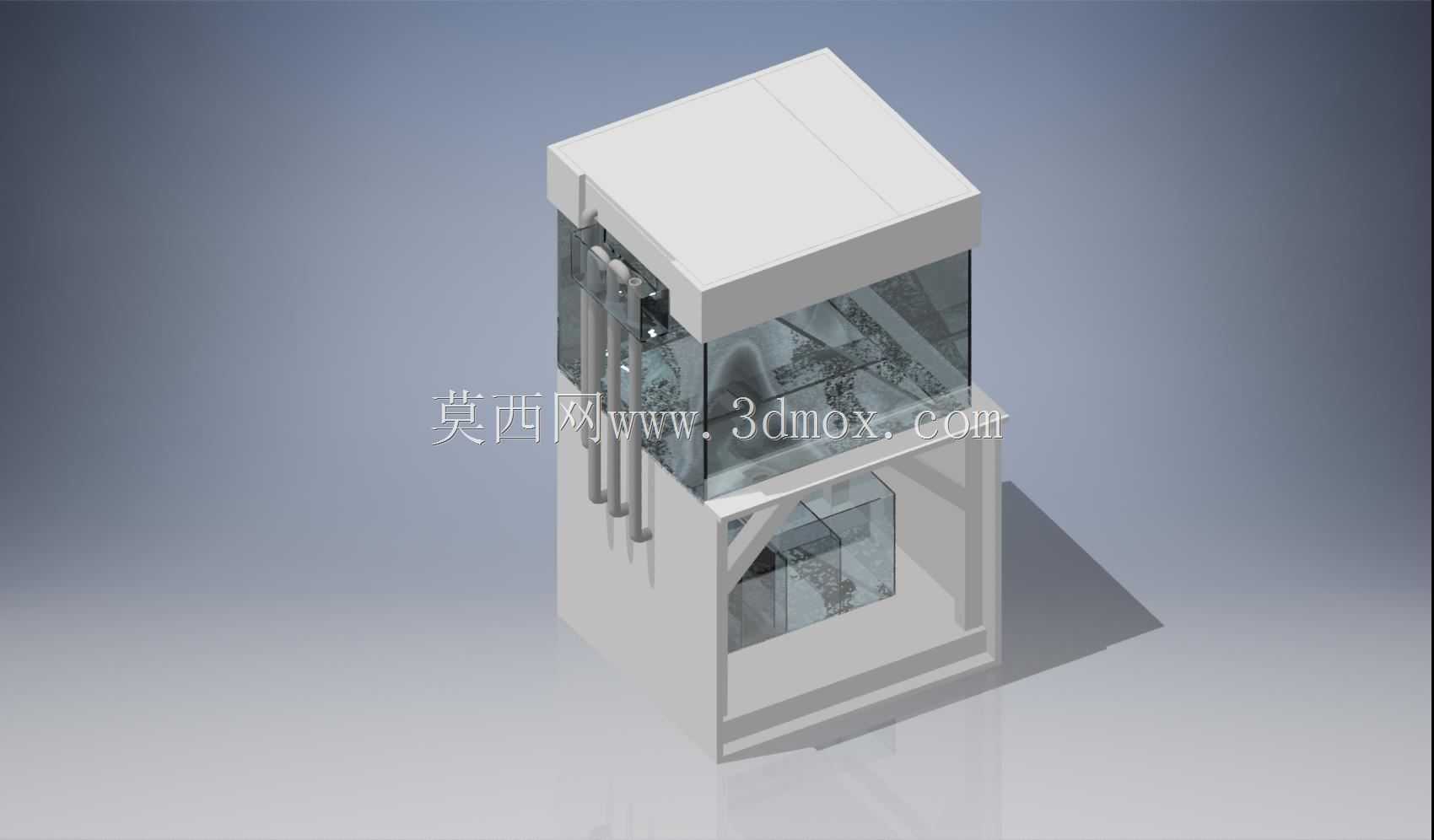

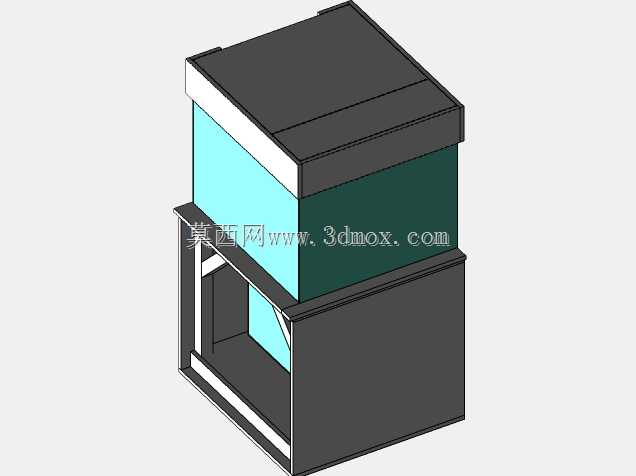

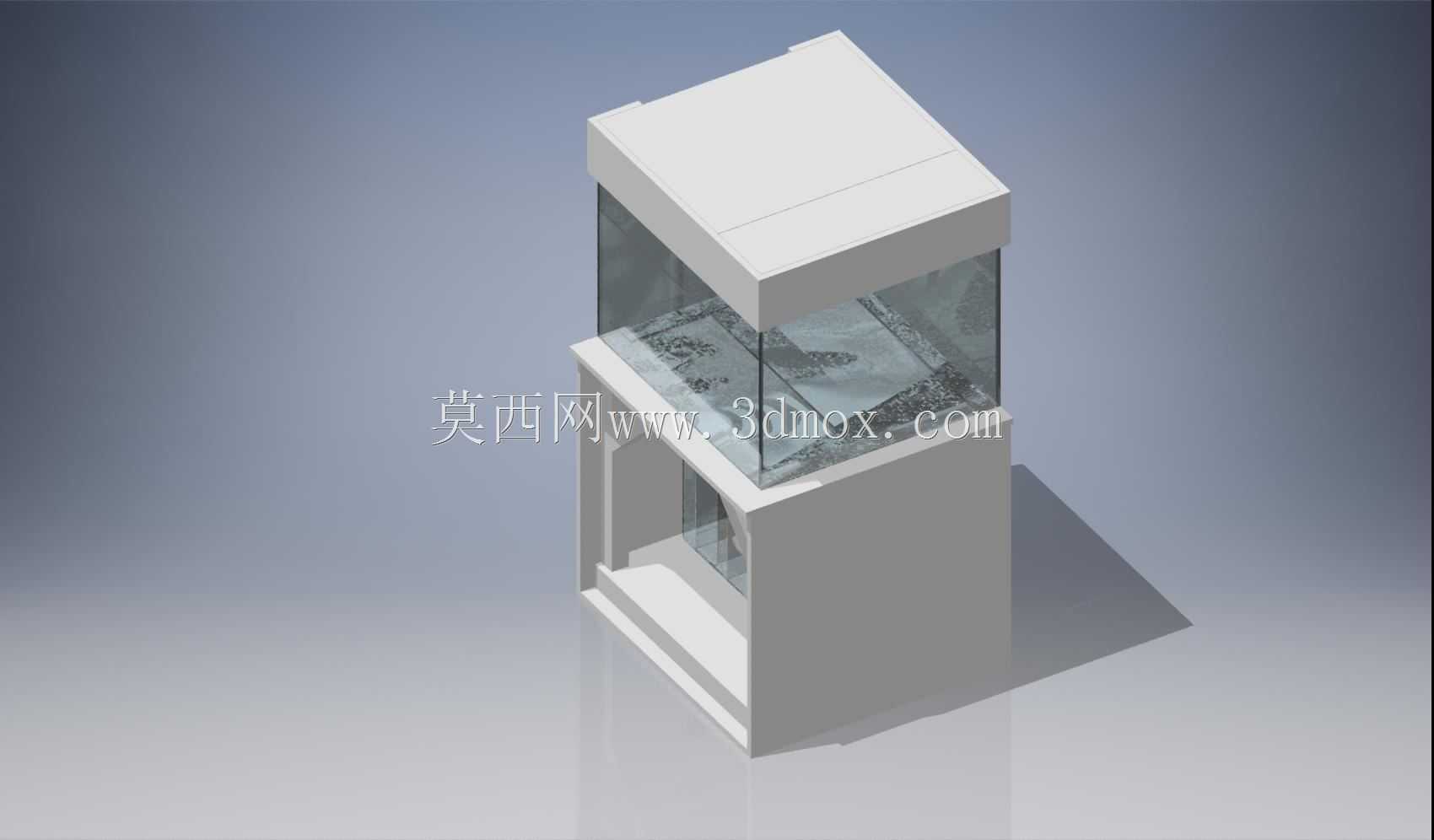

　　这套250升规格的水族配套集水坑结构，主要应用于商用展示水族箱、中型家庭定制水族缸的水体循环配套场景，承担水族系统内低位存水、杂质沉降、管路接驳的核心作用，是整套封闭水族循环系统里容易被忽略但直接影响运行稳定性的关键结构。从实际使用场景来看，这类集水坑结构通常布置在水族箱展示柜体的下部封闭空间内，不需要额外占用展示区域的可视空间，同时要匹配上部展示缸的溢流流量，避免出现溢水或者循环泵空吸的问题。设计过程中首先考虑的是安装边界的适配性，整体采用立式分层框架结构，外部支撑框架的尺寸完全匹配常规250升水族箱的底柜内部安装空间，预留了足够的管路走线间隙，侧面的管路接驳位统一布置在左侧区域，方便后期维护时操作阀门、更换管路配件，

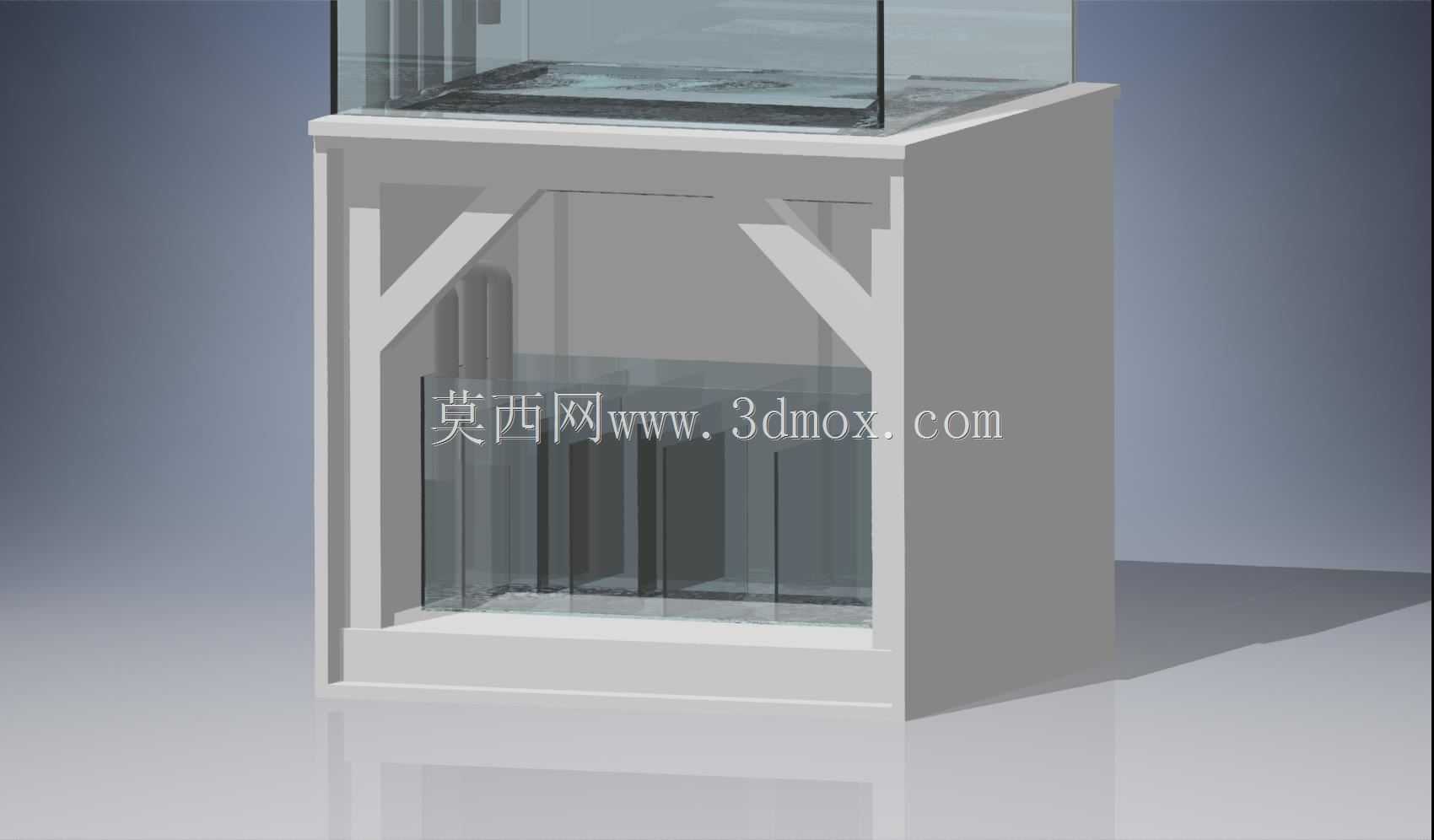

　　不需要挪动整个箱体就能完成常规检修作业。结构上采用上下两个独立腔室的设计，上部腔室直接承接主缸溢流下来的水体，内部预留了过滤棉、生化滤材的放置空间，水流经过初步过滤后进入下部的集水坑腔室，循环泵的吸水口布置在下部腔室的低位区域，能最大程度利用腔室的存水容积，避免水位波动时泵体吸入空气造成循环断流。框架部分采用方管拼接的支撑结构，外部的围护板材和透明观察位做了密封处理，所有拼接位置都预留了密封胶的打胶槽，能避免长期运行过程中出现渗水问题，透明观察位的设置可以让维护人员直观看到内部的水位高度、杂质沉积情况，不需要打开盖板就能判断是否需要清理沉积物。管路的排布做了分层设计，进水管、溢流管、补水管各自独立固定在框架的预留安装位上，

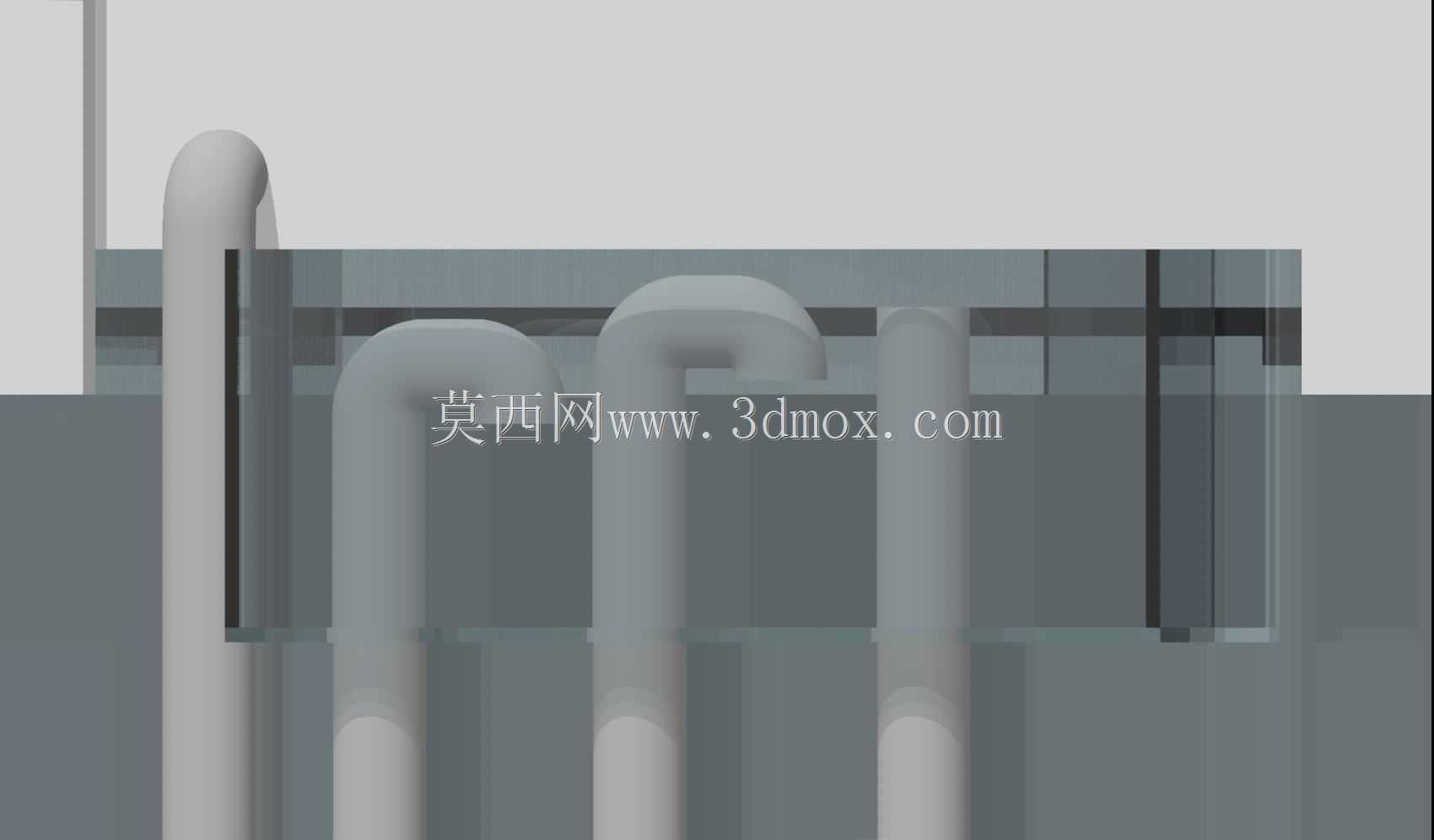

　　避免管路之间相互干涉，同时在管路和箱体的连接位置做了加强密封结构，能承受循环系统运行时的管路震动，长期使用也不会出现接口松动漏水的问题。设计时还考虑了日常维护的操作便利性，上部的滤材放置腔室采用可抽拉的结构设计，更换滤材时只需要抽出对应的托架即可，不需要把整个腔室的盖板全部打开，能减少维护过程中水分蒸发、杂质飘散的问题。下部集水坑的底部做了小角度的倾斜设计，沉积的杂质会顺着斜面汇聚到排污口位置，定期排污时可以直接打开排污阀门把沉积物排出，不需要人工进入腔室清理，降低了后期维护的工作量。整个结构的受力点都做了加强处理，上部可以承载主缸满水状态下的重量，不会因为长期承重出现框架变形的问题，所有边角位置都做了圆弧过渡处理，避免安装维护过程中划伤操作人员，也能减少应力集中造成的结构开裂风险。
