工业气体处理用立式锥底碳过滤装置

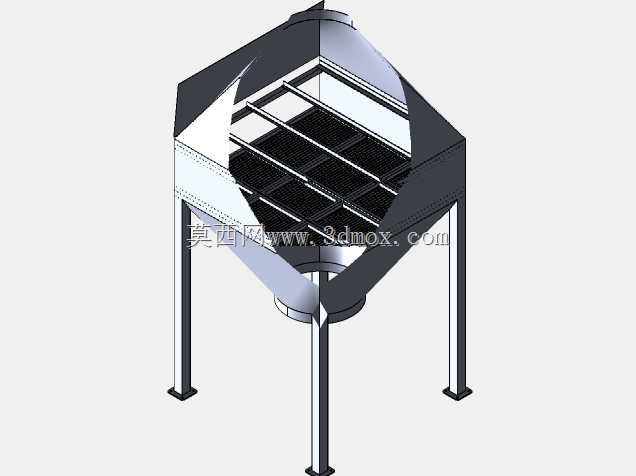

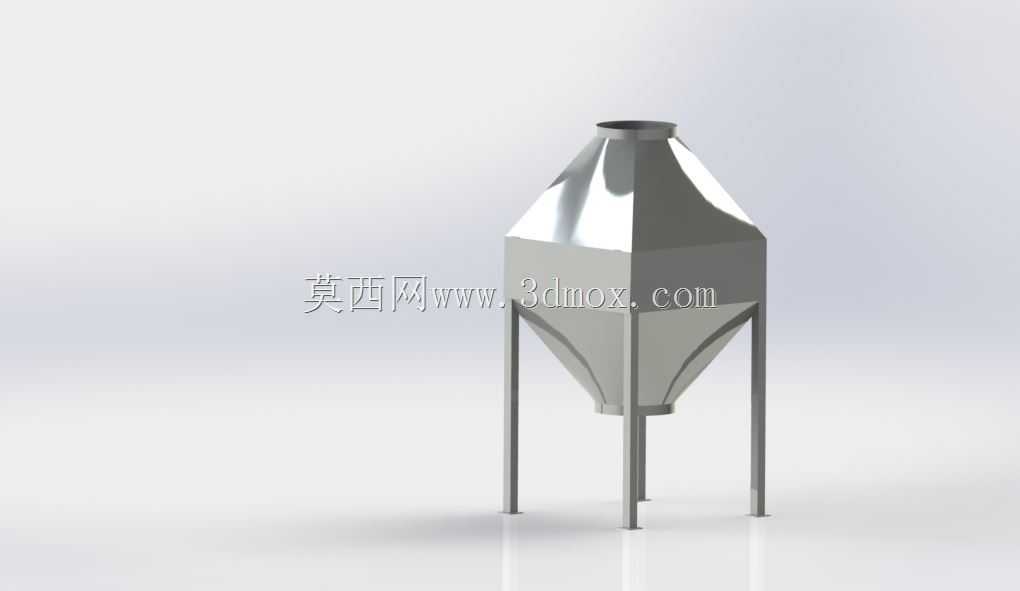

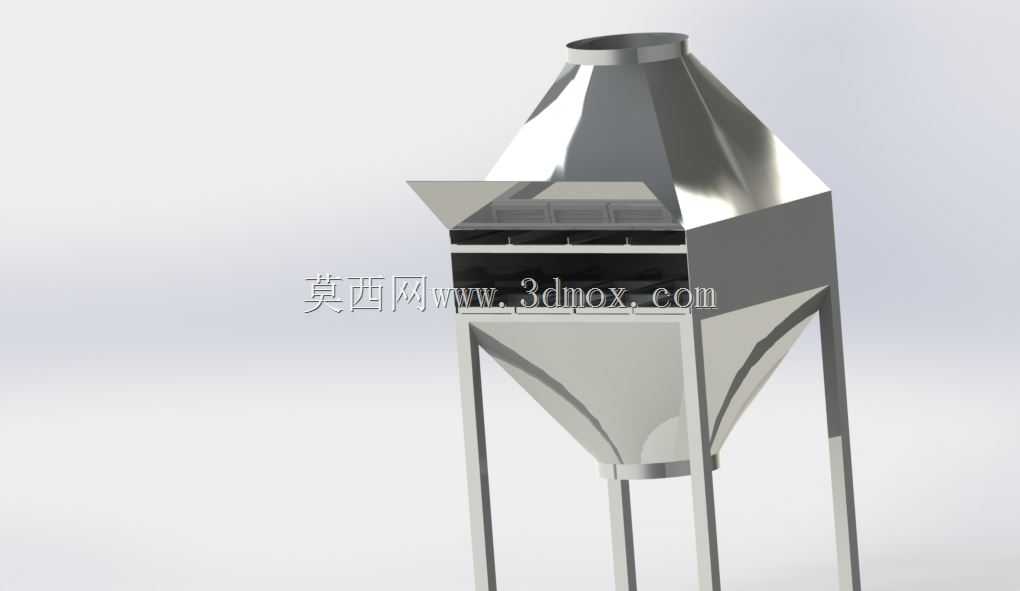

　　在化工尾气收集、车间废气预处理、工业送风净化这类涉及气态介质杂质脱除的场景中，碳过滤单元是核心的气固分离、吸附净化环节，这款立式锥底结构的碳过滤装置，正是针对这类连续运行的气体处理工况做的结构适配。从实际落地的安装边界来看，设备采用四根等长圆柱支腿作为支撑结构，支腿底端预留了安装固定的接触面，可直接与设备平台的预埋钢板焊接或通过膨胀螺栓固定，安装时需要预留锥底下方的排料操作空间，方便后期更换内部碳滤料、清理沉积的杂质颗粒，避免滤料板结造成通气阻力上升。设备整体采用上下双锥段对接中间直筒段的罐体结构，顶部为小口径进气接口，可直接与上游送风管道通过法兰对接，底部为同规格的出气接口，对接下游净化后的气体输送管路，这种上下对称的锥段设计，

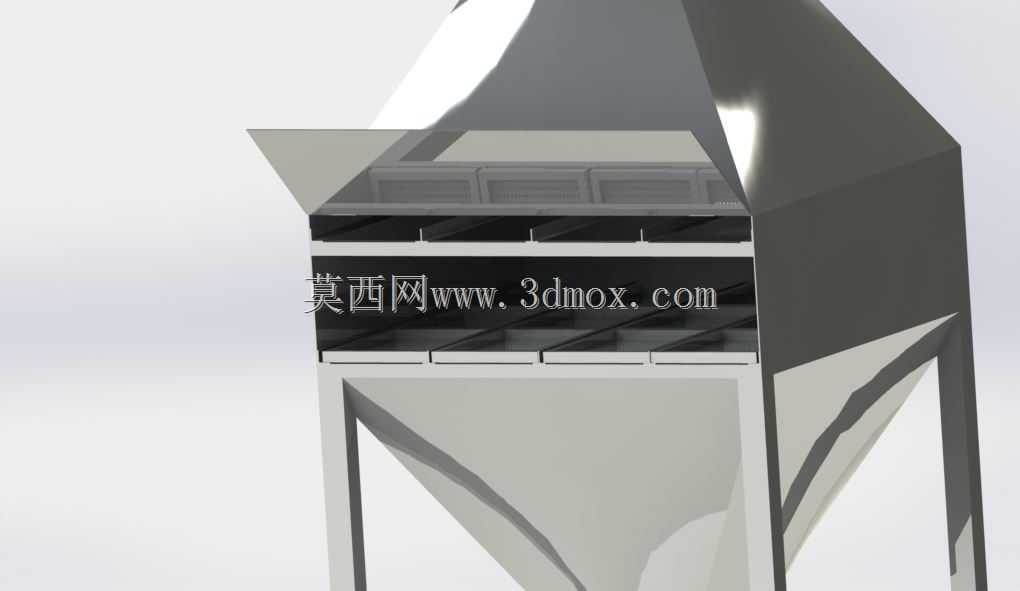

　　一方面可以让进入罐体的气流形成均匀的扩散流场，避免高速气流直接冲刷局部滤料层造成沟流现象，提升碳层的整体吸附利用率，另一方面锥面的导流作用可以让滤料在装填、更换时依靠自重顺利滑落，减少罐内的滤料残留死角。设计阶段特意将罐体的承压能力按常规低压通风工况做了壁厚匹配，罐体板材选用常规工业罐体常用的板材厚度，可承受常规通风系统的风压波动，不会出现罐体吸瘪或者焊缝开裂的问题。支腿与罐体的连接位置做了局部加强筋处理，因为设备装填滤料后整体重量会大幅提升，加强结构可以避免长期承重后支腿与罐体连接处出现应力变形，保障长期运行的结构稳定性。在功能实现上，罐体内部可根据处理气体的杂质类型、浓度装填不同规格的活性炭滤料，无论是涂装车间的漆雾预处理、

　　化工车间的有机废气吸附，还是发酵车间的送风除味，都可以通过调整滤料装填高度、滤料粒径来适配不同的处理风量与净化效率要求，中间直筒段的长度预留了足够的滤料层厚度空间，可满足常规工况下的吸附接触时间要求，避免气体穿过滤层的时间过短导致净化效果不达标。设备的外形轮廓规整，没有外凸的复杂结构，运输过程中不需要做特殊的防护处理，现场安装时仅需要对接上下管道、固定支腿即可完成装配，后期运维时仅需要从锥底的排料口放出失效滤料，再从顶部接口补充新滤料即可，不需要拆解罐体主体结构，大幅降低了现场运维的操作难度。
