桁架式臂架结构工程作业装置设计

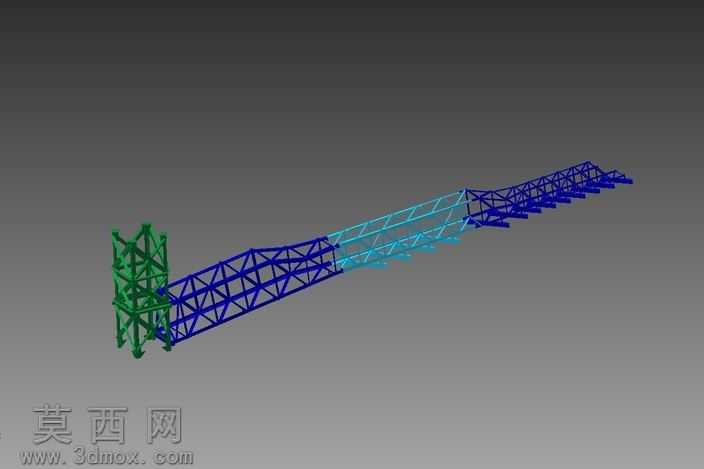

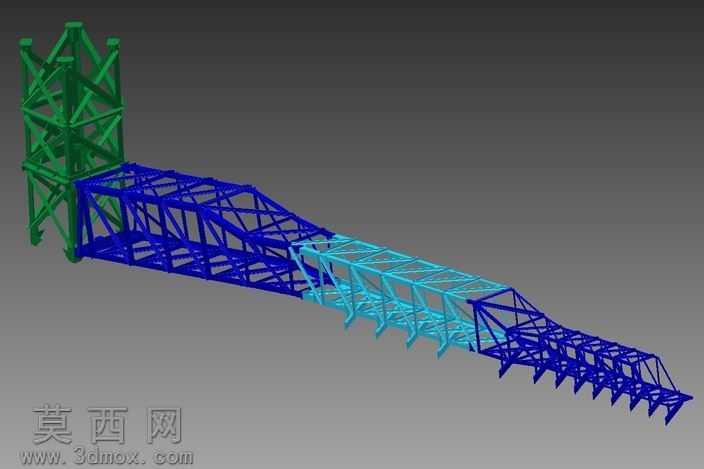

本作品采用Autodesk Inventor完成全参数化三维建模，整体为桁架式臂架作业结构，建模过程中严格遵循钢结构桁架的受力设计逻辑，将整体结构拆分为立式支撑段、过渡连接段、主臂延伸段、前端作业段四个功能模块逐一搭建。建模阶段优先绘制各段的空间骨架线，精准定位每根弦杆、腹杆的空间位置与连接节点，所有杆件均采用等边角钢的标准截面参数，通过扫掠特征生成实体杆件，再对节点位置进行布尔合并处理，避免出现杆件错位、间隙或干涉的问题，保证结构的装配合理性。材质设置上，根据不同段的受力特性分配材质属性，立式支撑段采用深绿色哑光钢结构材质，模拟重型承重支架的防锈漆面效果，主臂段采用深蓝色金属漆面材质，中间延伸段采用亮蓝色轻量化钢结构材质，通过色彩区分不同功能模块的同时，还原工程钢结构的真实漆面质感，渲染阶段添加柔和的环境漫反射光，突出桁架结构的空间层次感与杆件的交错立体感，清晰展现每一处腹杆的排布逻辑。结构设计上，立式支撑段采用密集交叉腹杆排布，提升竖向承重的抗扭与抗侧移能力，作为整个臂架的固定支撑基座；过渡连接段做了截面渐变处理，从立式支撑的矩形截面平滑过渡到主臂的三角形截面，分散应力集中的问题；主臂延伸段采用三角形桁架截面，在保证抗弯强度的前提下尽可能降低结构自重，腹杆采用三角交叉排布，优化受力传递路径；前端作业段设置尖齿状端头结构，适配作业端的功能需求，所有节点均做了圆弧过渡处理，减少应力集中风险。设计思路围绕大跨度承重作业臂的需求展开，在保证结构强度、刚度满足作业载荷要求的前提下，通过桁架结构的镂空特性最大化降低整体自重，各段之间预留标准连接接口，可根据实际作业需求调整臂架总长度，适配不同作业半径的使用场景，建模过程中同步完成了干涉检查与质量属性测算，验证结构的合理性与可行性。
