远程控制液压油缸驱动控制模块

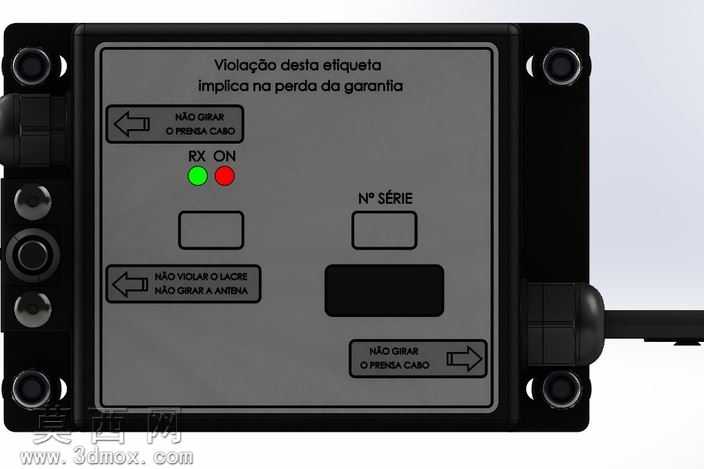

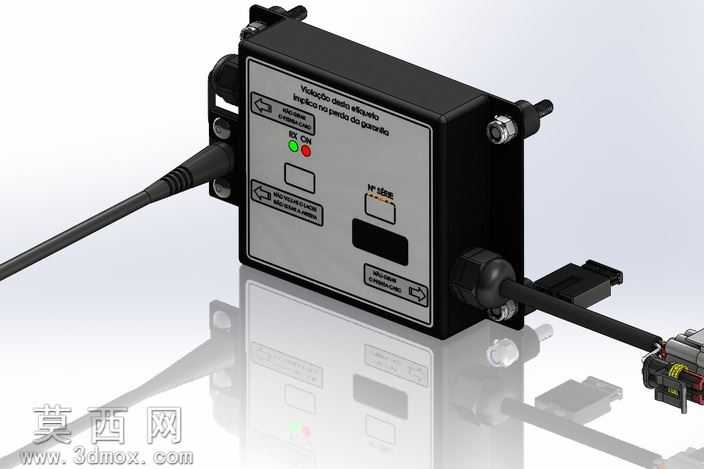

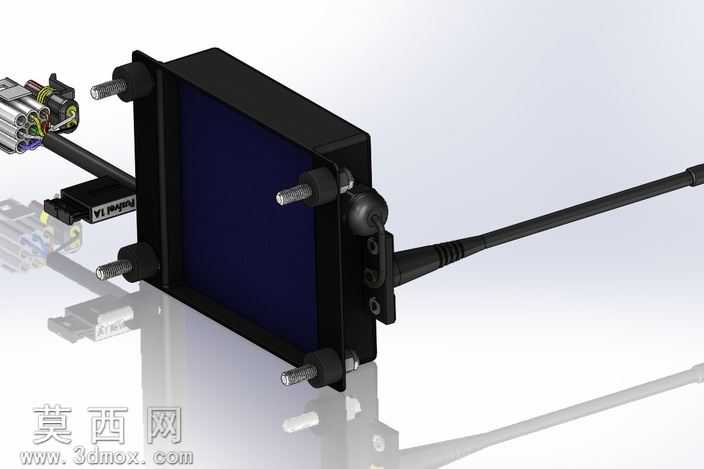

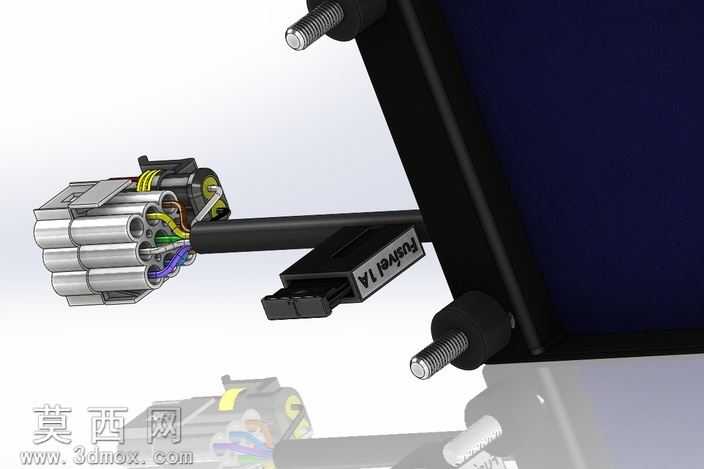

本作品为适配公路自卸车辆液压倾翻系统的远程液压控制模块三维模型，建模阶段严格遵循工业电控液压元件的真实尺寸比例，首先通过基准面定位完成模块主体外壳的轮廓搭建，采用抽壳特征构建壁厚均匀的防护壳体，壳体侧边预留的航空插头安装位、线缆防水接头位均通过拉伸切除与配合约束完成精准定位，保证后续装配环节的干涉检查零误差。模型的前面板区域通过草图绘制完成功能标识区、状态指示灯位、操作按键区的布局划分，两个状态指示灯分别采用红绿半透明材质模拟通电工作状态，面板上的功能流向标识采用贴图材质贴合面板表面，还原真实产品的丝印标识效果。模型的外接线缆部分采用扫掠特征完成，根据线缆自然弯折的走向绘制引导路径，赋予黑色橡胶材质模拟线缆外皮的哑光质感，接头部位的金属插针、锁紧螺纹结构均做了细节还原，金属部件采用磨砂金属材质，表面添加细微的粗糙度纹理模拟真实工业元件的使用质感。模块背部的安装固定支架采用钣金特征建模，预留的安装孔位、弯折加强筋结构完全符合车载电控元件的安装规范，模型整体装配完成后添加了地面反射效果，通过环境光调整突出模块的轮廓层次与材质区分，结构上完整呈现了液压远程控制模块的防护壳体、内部安装空间、外接接口、操作面板、固定结构的全部设计细节，设计思路围绕车载液压系统的远程操控需求，兼顾防水防尘的工业防护要求与操作便捷性，面板的功能分区清晰明确，接口布局合理便于现场布线安装，整体模型可用于液压控制系统的方案展示、安装模拟以及相关教学演示场景。
