直流电动机配套安装支架结构设计

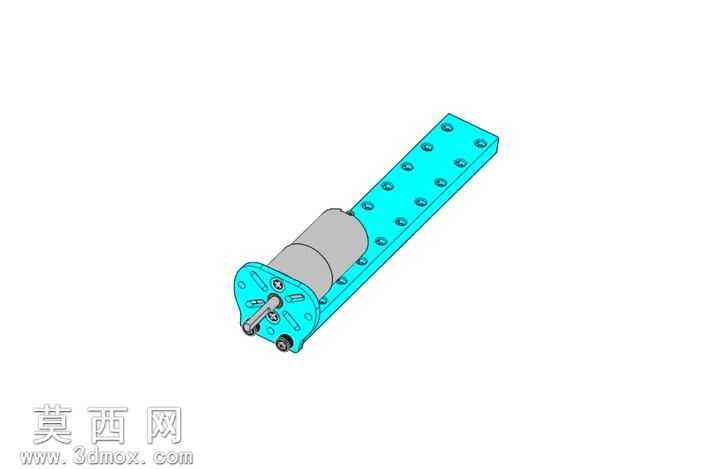

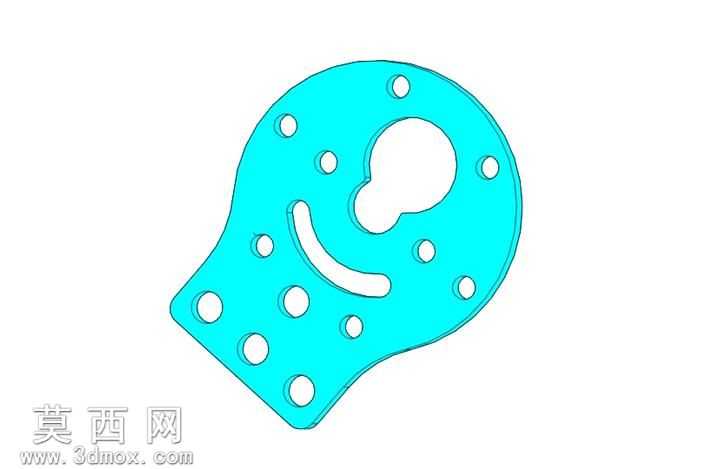

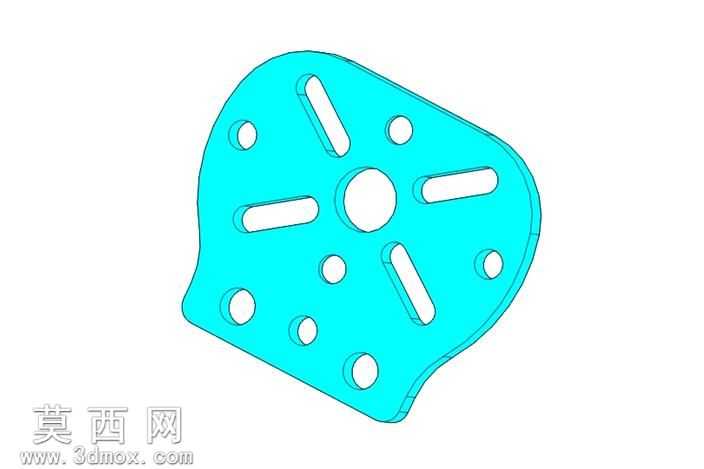

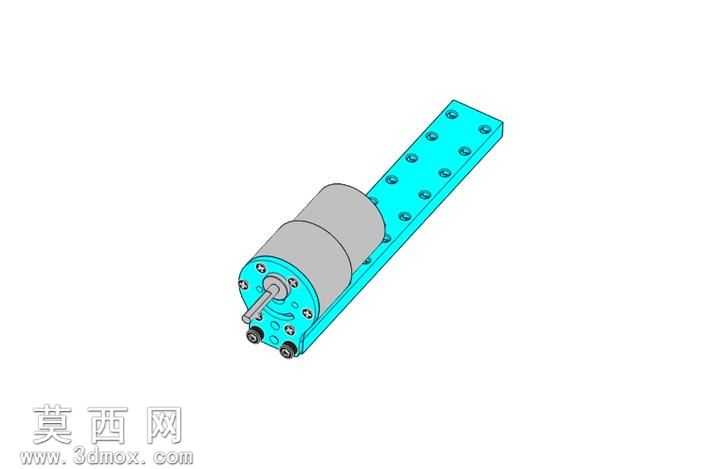

本作品围绕直流动力输出场景的实际使用需求，完成直流电动机本体与配套安装支架的一体化三维结构设计，整体建模过程严格遵循机械设计的尺寸配合规范，先通过基准轴、基准面的搭建确立整体装配定位基准，再分步完成电机本体与支架的独立建模后完成约束装配。电机本体部分采用分层式结构建模，依次完成输出轴、前端盖、减速齿舱、主电机筒体、后端接线凸台的特征绘制：输出轴做了轴径阶梯变化设计，对应不同安装场景的联轴配合需求，轴端做了倒角处理避免装配刮伤；前端盖预留了圆周均布的安装孔位，既用于端盖与筒体的紧固连接，也可作为前端负载安装的定位孔；主电机筒体做了等壁厚的回转体特征建模，表面做了细微的磨砂质感材质处理，还原量产微型直流电机的金属壳体质感；后端的两个接线凸台做了小尺寸凸台特征，对应电源接线的焊接安装位，凸台边缘做了圆角过渡避免应力集中。配套的安装支架采用适配电机筒体弧度的半包式结构设计，支架与电机接触的弧面完全贴合电机筒体外径，保证安装后电机不会出现径向窜动；支架底部做了平直的安装基面，基面上预留了两个对称的长条形安装腰孔，可适配不同孔距的安装基面，降低安装对位的精度要求；支架与电机的连接部位采用卡扣加紧固位的组合设计，既可以实现快速卡装定位，也能通过额外紧固件完成锁固，避免电机运行振动导致的松脱问题。建模过程中对所有配合面都做了公差预留设计，转动配合部位预留了合理的间隙，固定配合部位采用过渡配合的尺寸设定，保证虚拟装配与实际生产装配的逻辑一致。材质渲染部分，电机主体采用哑光银灰色金属材质模拟镀锌钢壳体，输出轴采用亮面金属材质模拟调质钢轴件，安装支架采用深灰色硬质工程塑料材质，还原常规微型直流电机支架的常用材质表现，所有材质的粗糙度、反光度参数都经过反复调整，渲染效果贴近实物的视觉质感。整体结构设计兼顾了动力输出的稳定性与安装维护的便捷性，支架的半包结构既可以为电机筒体提供侧向防护，也不会遮挡电机的散热区域，保证电机长时间运行的散热需求，可直接用于小型传动设备、智能硬件、小型动力装置的配套动力组件选型参考，也可作为机械结构教学中电机安装结构的演示案例使用。
