3吨手动移动门式起重架结构设计

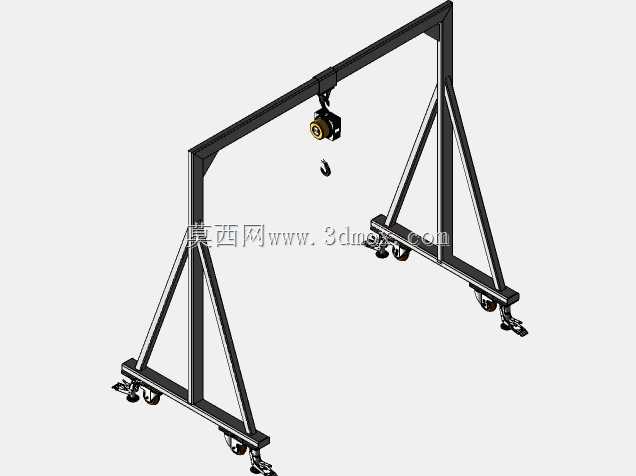

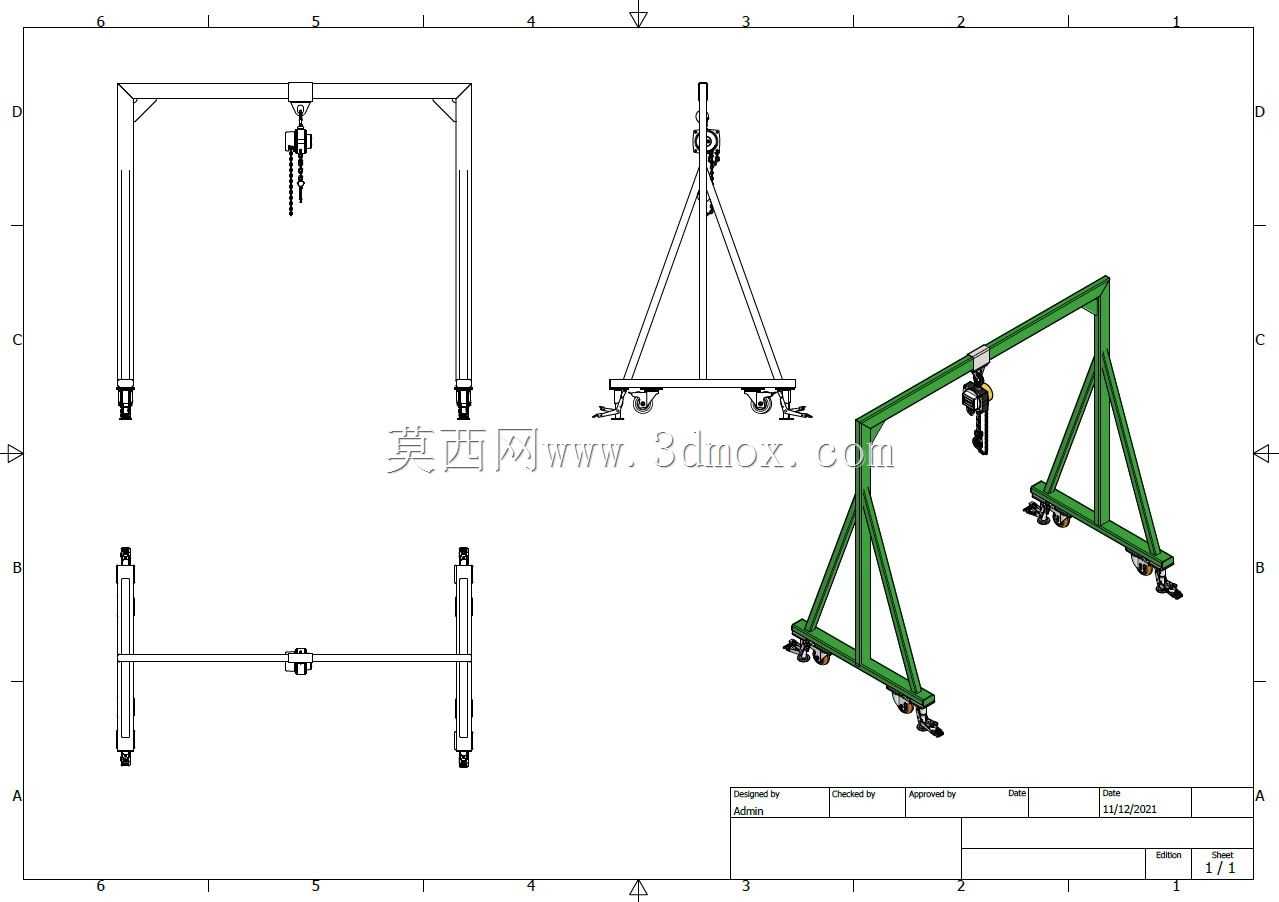

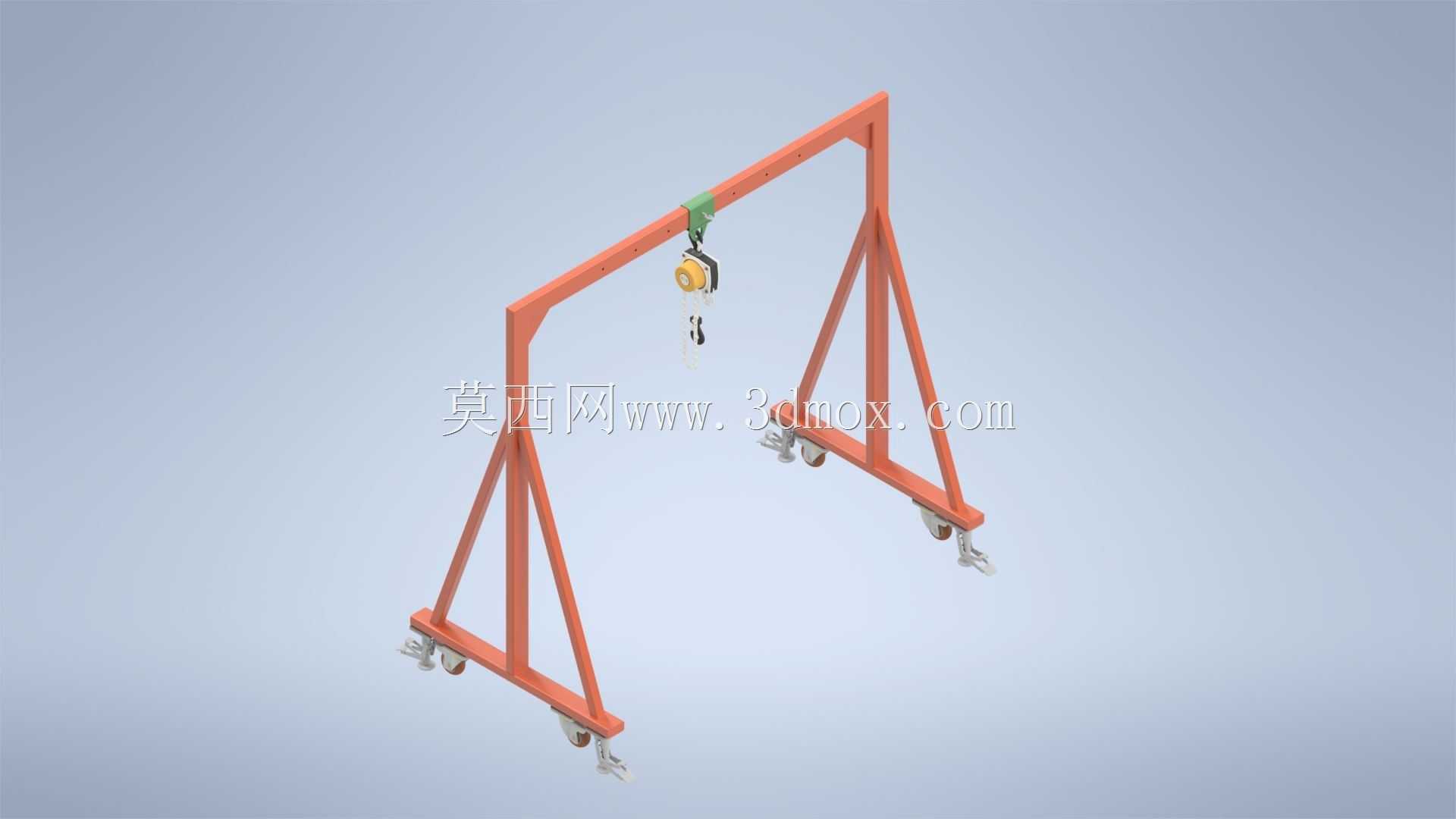

　　这款3吨手动起重架主要面向车间内零散重型工件的短距离转运、设备维保过程中的部件吊装移位场景，适配没有固定天车覆盖的机加工工位、仓储区域、设备安装现场，解决小范围重型物件垂直起吊加水平移位的作业需求，无需外接动力源，依靠手动葫芦即可完成起升动作，底部配置的万向带刹脚轮能让整机在平整硬化地面上灵活推移，作业完成后可推至边角区域存放，不占用固定生产通道空间。从结构设计逻辑来看，整体采用门式框架布局，区别于三角支撑的单臂吊结构，双侧立柱配合顶部横梁的受力形式，能让起吊载荷均匀传递到两侧支腿，避免单侧偏载带来的倾覆风险，支腿底部的脚轮安装座做了加强筋补强，抵消移动过程中地面不平整带来的冲击载荷，斜向支撑的三角加强结构连接立柱与底部横梁，

　　进一步提升框架整体的抗扭刚度，防止起吊满载时框架出现侧向变形。设计过程中重点考量了作业边界的适配性，顶部横梁的起吊点预留了葫芦挂装的活动空间，可适配不同规格的手动环链葫芦安装，横梁跨度控制在常规工位通道可通行的范围内，整体高度满足常见机加工设备、工装夹具的部件起吊高度需求，支腿的横向跨距经过校核，满载时整机的重心始终落在四个脚轮围成的支撑面内，即使带载短距离移动也能保证稳定性，不会出现侧翻隐患。框架主体采用型材焊接结构，所有受力焊缝都做了连续满焊处理，立柱与横梁的连接节点做了局部加厚，避免应力集中导致的结构开裂，表面做了防锈涂装处理，适配车间内多油污、多粉尘的作业环境，日常维护仅需定期检查脚轮转动灵活性与葫芦挂点的磨损情况即可，

　　无需复杂的保养流程。在实际使用场景中，这类手动起重架可配合工位上的工作台、机床完成重型工件的上下料作业，也可用于设备检修时的电机、主轴等重型部件的拆装吊运，相比固定安装的天车，它的部署灵活性更高，不需要提前铺设轨道，也不需要外接电源，在临时吊装作业、户外无供电的安装场景下也能正常使用，对于中小批量生产的车间、设备维保团队来说，这类起重架能大幅降低重型物件搬运的人力消耗，减少人工抬运带来的安全风险。设计时也充分考虑了不同作业场景的适配性，底部脚轮采用带刹车结构，作业时踩下刹车即可固定整机位置，避免起吊过程中架体移位，非作业状态下松开刹车即可快速推移转场，框架的整体重量经过优化，在保证结构强度满足3吨额定起重量的前提下，尽可能降低自重，减少推移时的人力消耗，各结构件的型材选型都经过受力校核，确保满载时各部件的变形量在允许范围内，不会出现永久变形影响后续使用。
