GE空腔组合式快速连接结构

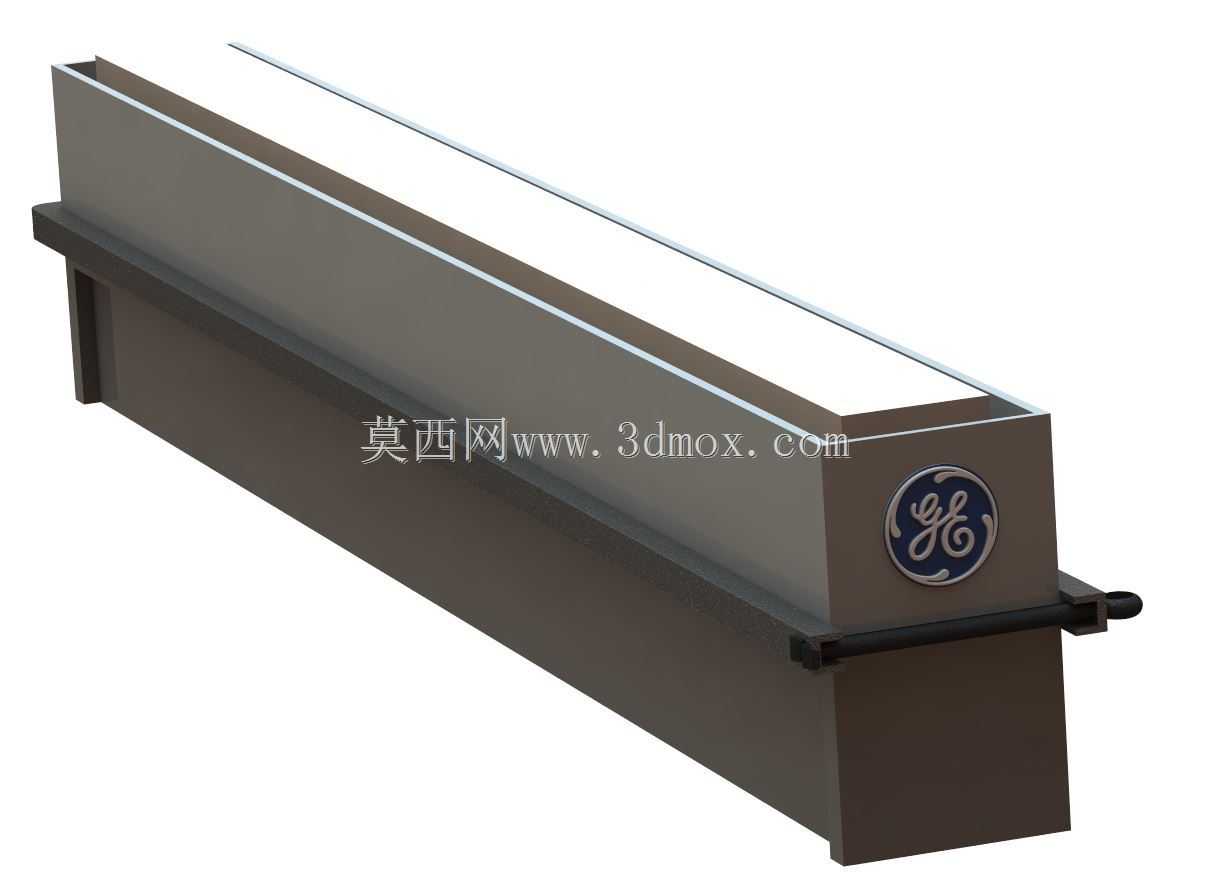

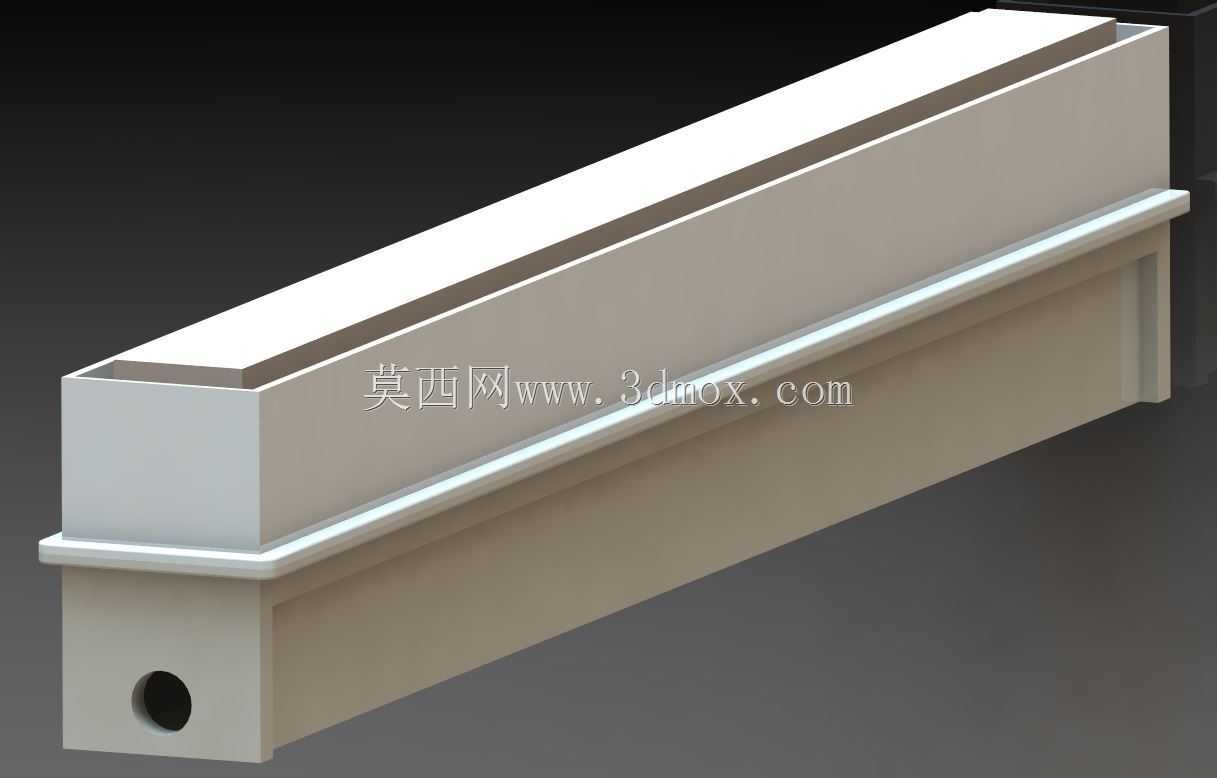

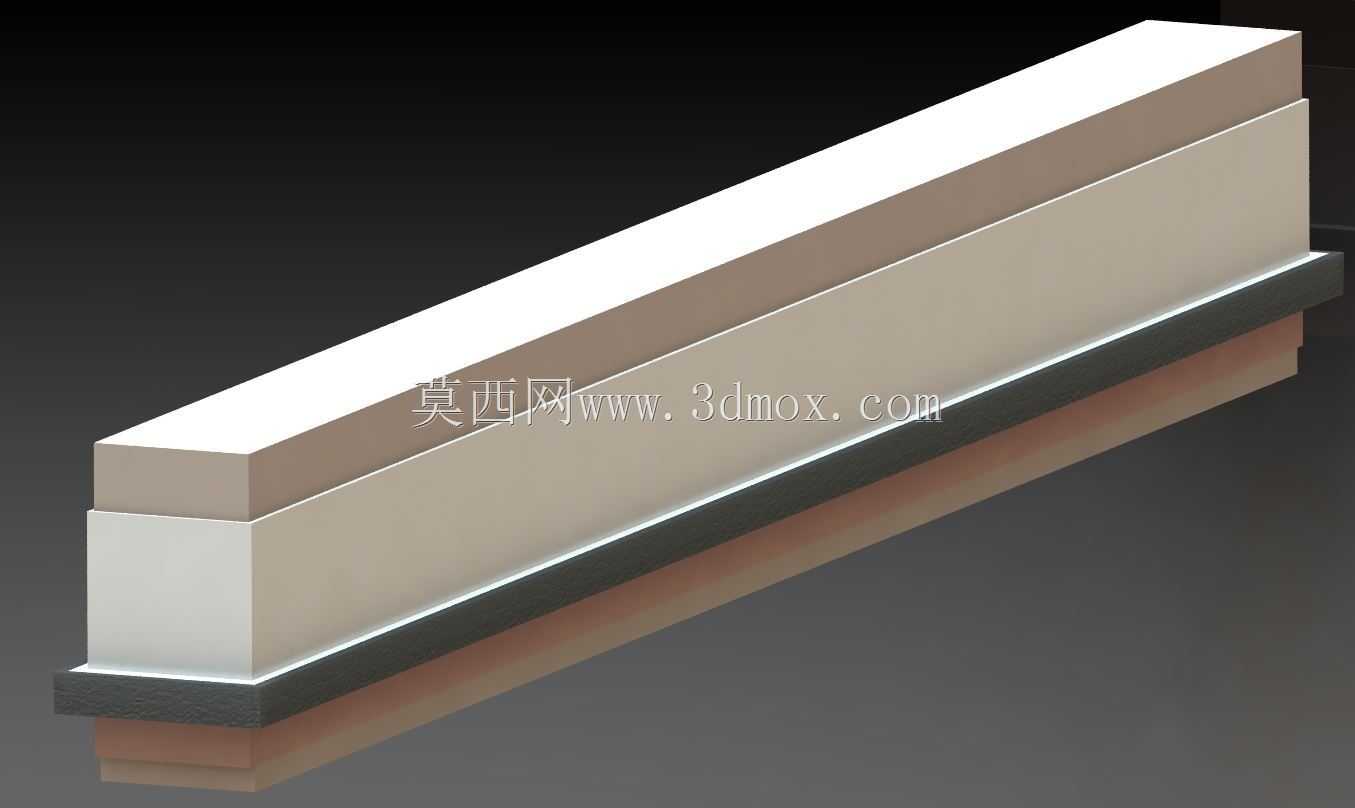

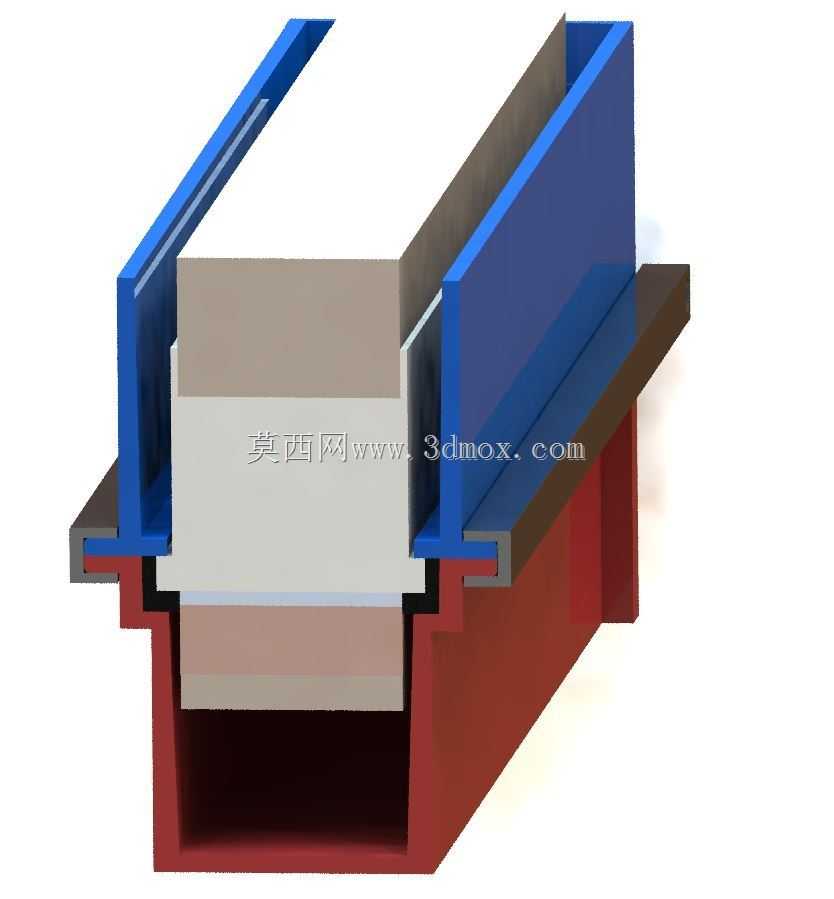

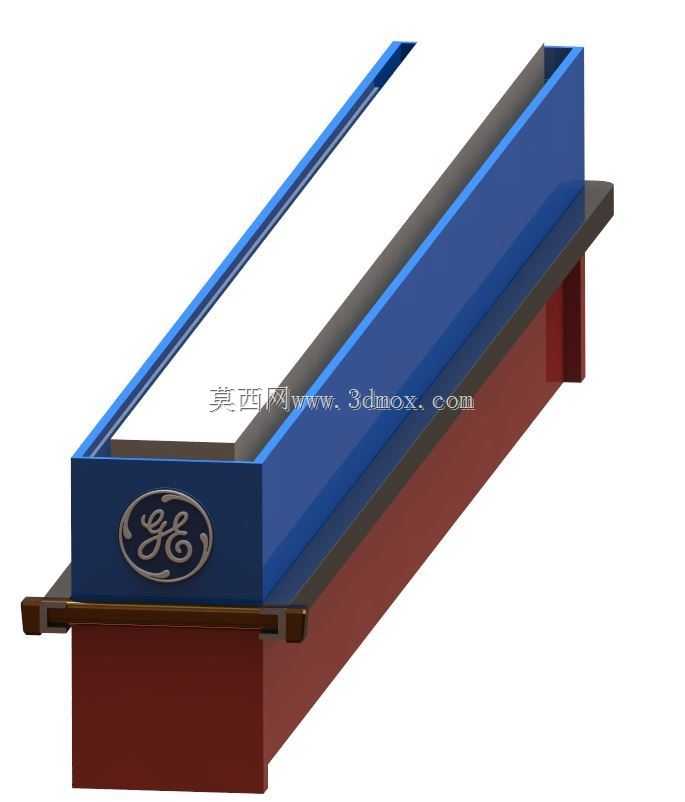

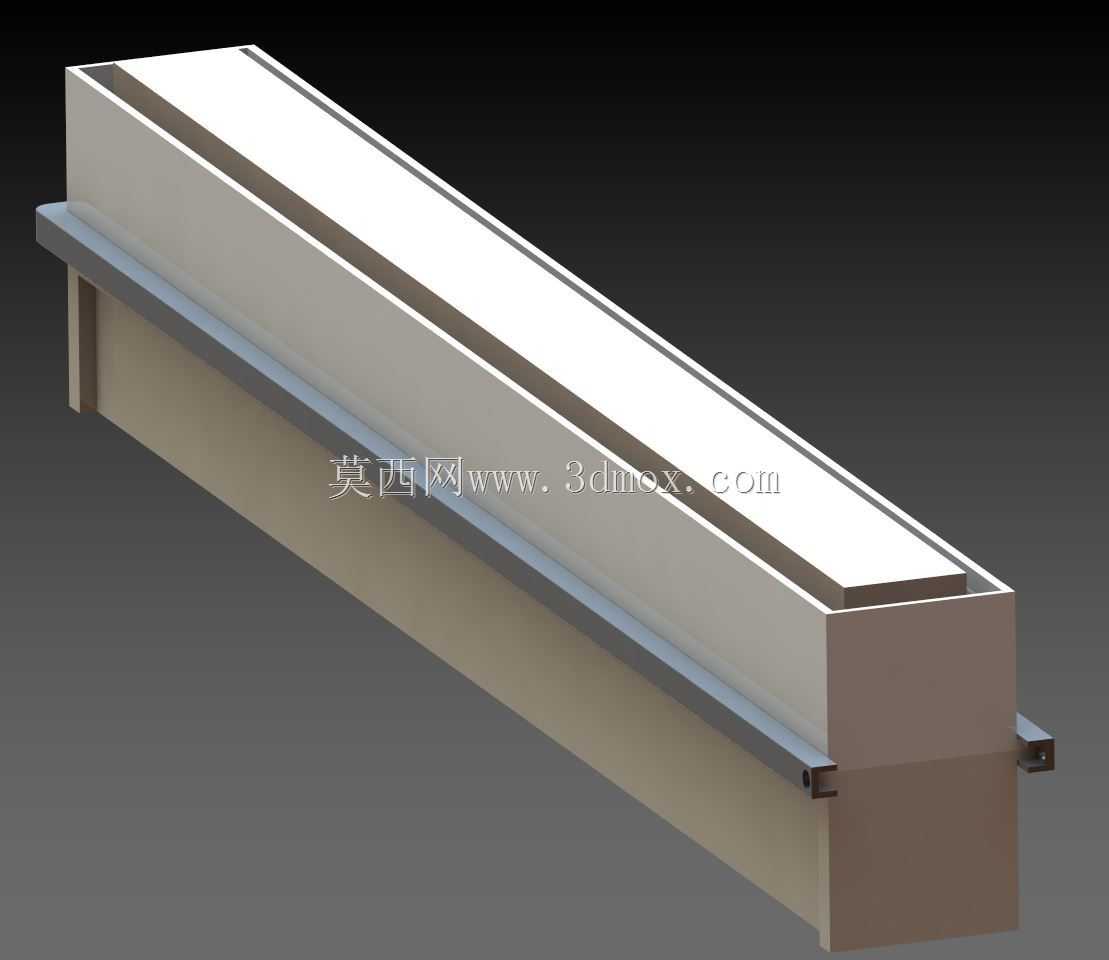

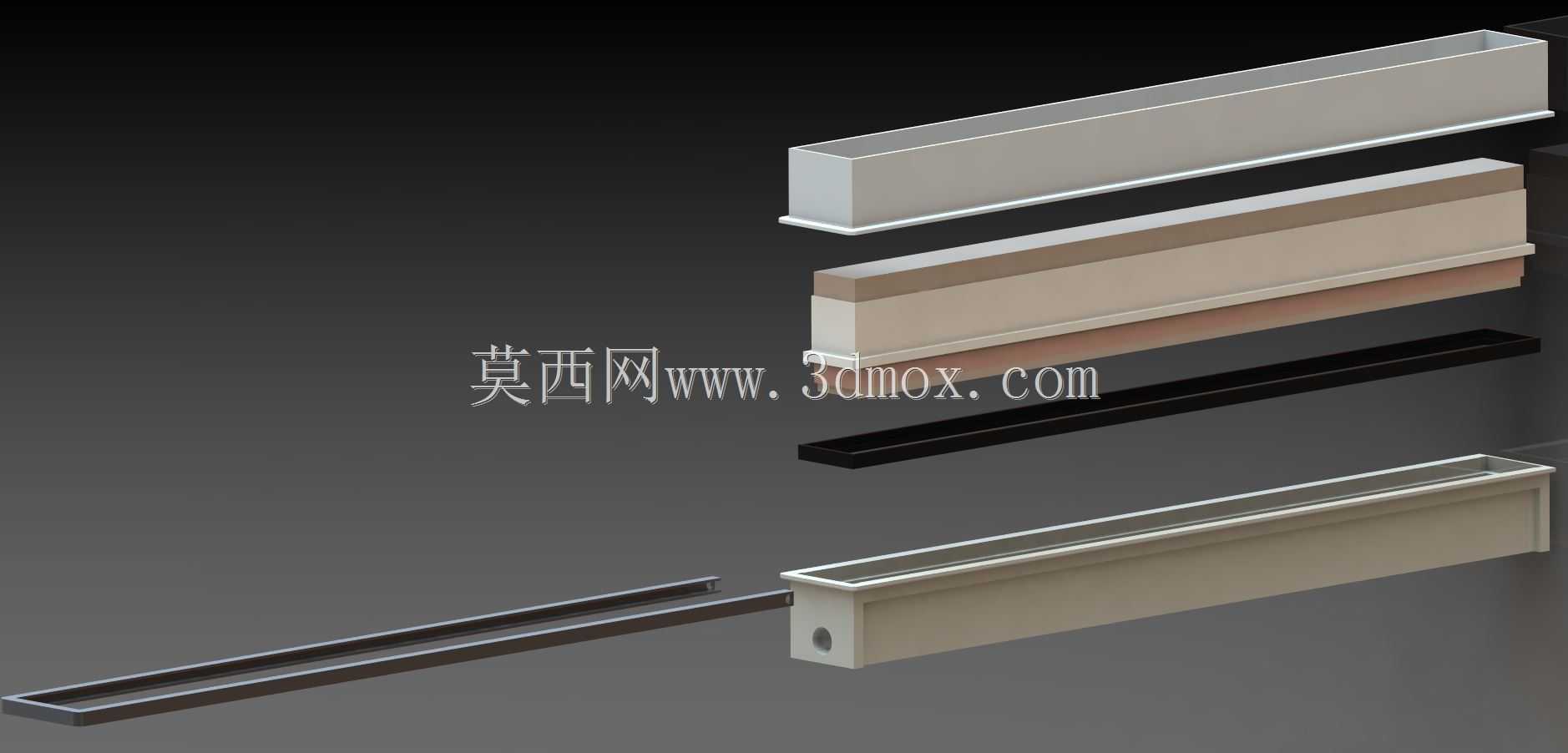

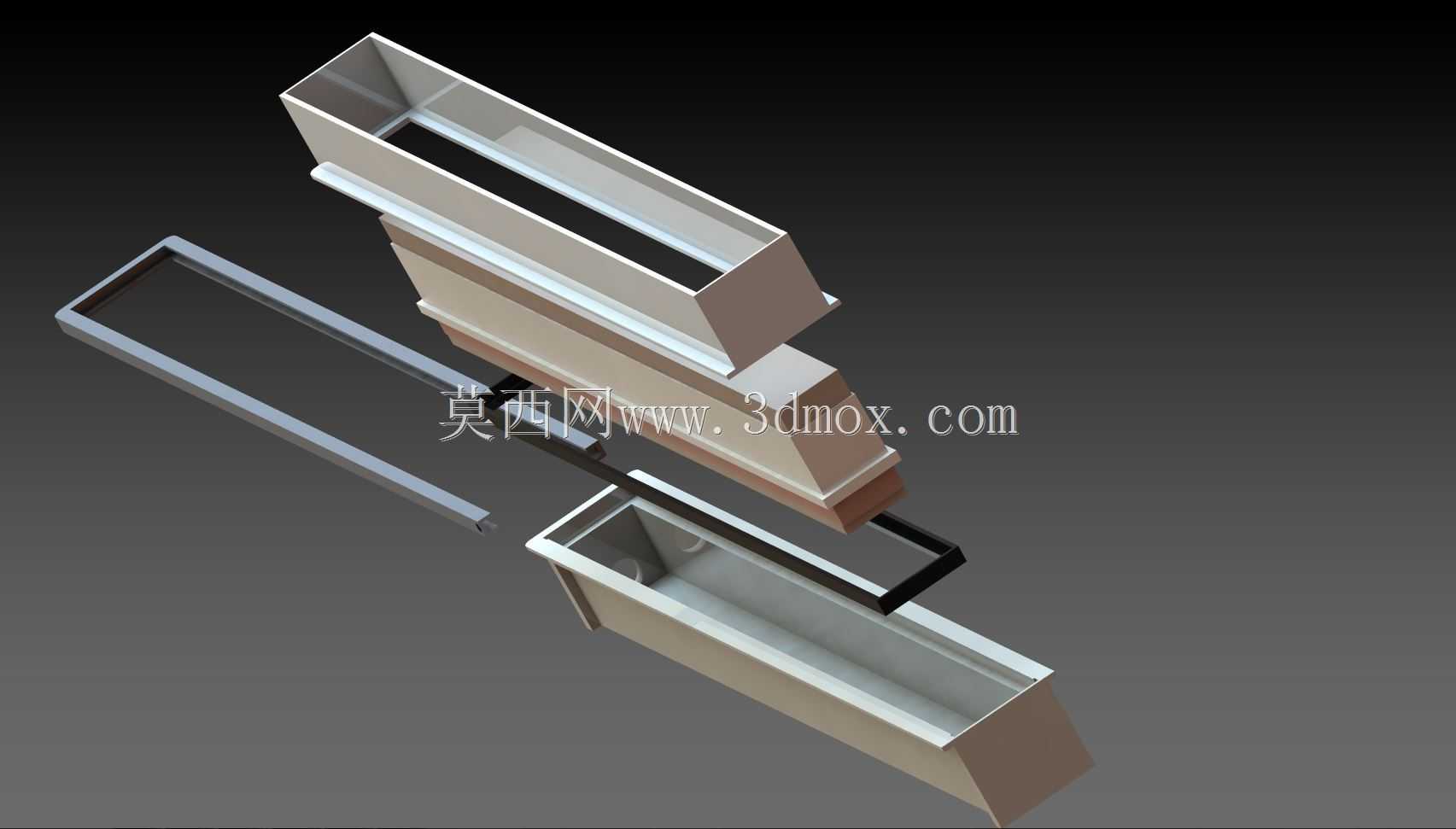

　　这类快速连接结构多用于需要频繁拆装、实现空腔段快速对接的工业管路、通风腔体、模块化设备框架的拼接场景，在模块化生产线的风道对接、洁净设备的腔体快装、低压流体输送管路的临时接驳环节都有广泛应用，相比传统法兰螺栓连接，能省去多组螺栓对位、反复紧固的操作，大幅缩短拆装维护的时间，尤其适合需要定期打开腔体做内部清洁、滤芯更换、组件检修的设备工位。从结构设计来看，该组件采用上下分体扣合的组合型腔形式，共包含两组适配的型腔对接单元，对接处采用阶梯式止口结构，蓝色的定位卡边与红色的基座卡槽形成过盈配合导向，安装时只需将上部腔体沿卡边垂直压入基座卡槽，即可通过侧边的卡扣结构实现轴向与径向的双向定位，无需额外紧固件即可完成锁紧，

　　止口位置预留的密封件安装槽可适配橡胶密封条或发泡密封垫，满足低压工况下的防尘、防漏要求。设计过程中优先考虑了安装容错性，卡边与卡槽的配合间隙控制在0.2-0.5mm区间，既保证对接时的导向顺滑，不会因加工公差出现卡滞，又能避免间隙过大导致的对接偏移，型腔的通流截面保持等径设计，对接位置无突兀的缩径或凸台，可减少流体或气流通过时的阻力损失，避免出现积尘、积液的死角。安装边界方面，基座部分的底部带有外翻的安装法兰边，可通过螺栓预先固定在设备主体或管路端面上，上部对接腔体的外侧卡边突出型腔外壁12mm，预留了手动按压拆装的操作空间，整体对接完成后的总高度可根据实际型腔长度做适配调整，标准单元的对接重合长度为35mm，可承受0.

　　1MPa以内的流体压力或15m/s的通风流速，在常温工况下长期使用无结构松脱风险。结构的材质适配性较强，若用于普通工业通风场景可采用ABS或PVC注塑成型，降低批量生产成本；若用于有弱腐蚀介质的流体输送场景，可更换为PP或不锈钢材质加工，密封件也可根据介质特性适配丁腈橡胶、硅橡胶等不同材质，满足不同行业的使用需求。日常维护时只需按压两侧卡扣即可拔出上部腔体，对内部流道或密封件做清洁更换，无需拆解整个基座的固定结构，能大幅降低设备运维的人工成本，也减少了反复拆装对安装基面的磨损。
