多位置可调式圆管侧装夹持固定夹具

　　这款夹持类工装主要面向现场管线加装、辅助构件临时或长期固定场景设计，尤其适配圆形扶手、圆管立柱类构件的侧向挂载需求，在航天地面保障、工业检修平台、实验室管线排布、生产线辅助工位搭建场景中都能适配。从结构逻辑来看，整套夹具采用分体式组合设计，核心由C型固定卡座、横向进给螺杆、带波形防滑纹的活动压块、圆管环抱夹座、旋钮式锁紧件几个部分组成，没有复杂的传动结构，所有零件均可通过常规机加工或注塑工艺成型，后期维护替换成本极低。设计阶段优先考虑了无预装孔位的安装需求，整套夹具不需要在被夹持的圆管上打孔、焊接，仅通过环抱结构抱紧垂直或水平布置的圆管作为安装基座，横向进给的螺杆带动活动压块进给，即可将侧方的待固定构件牢牢压紧，

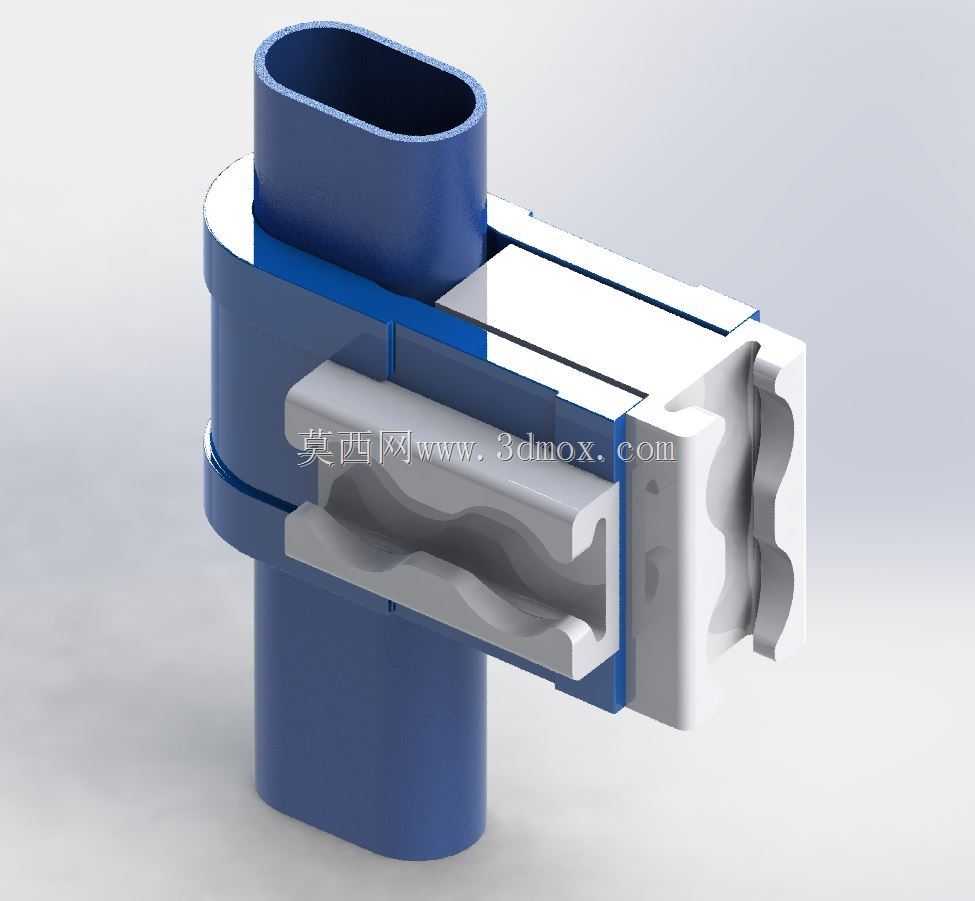

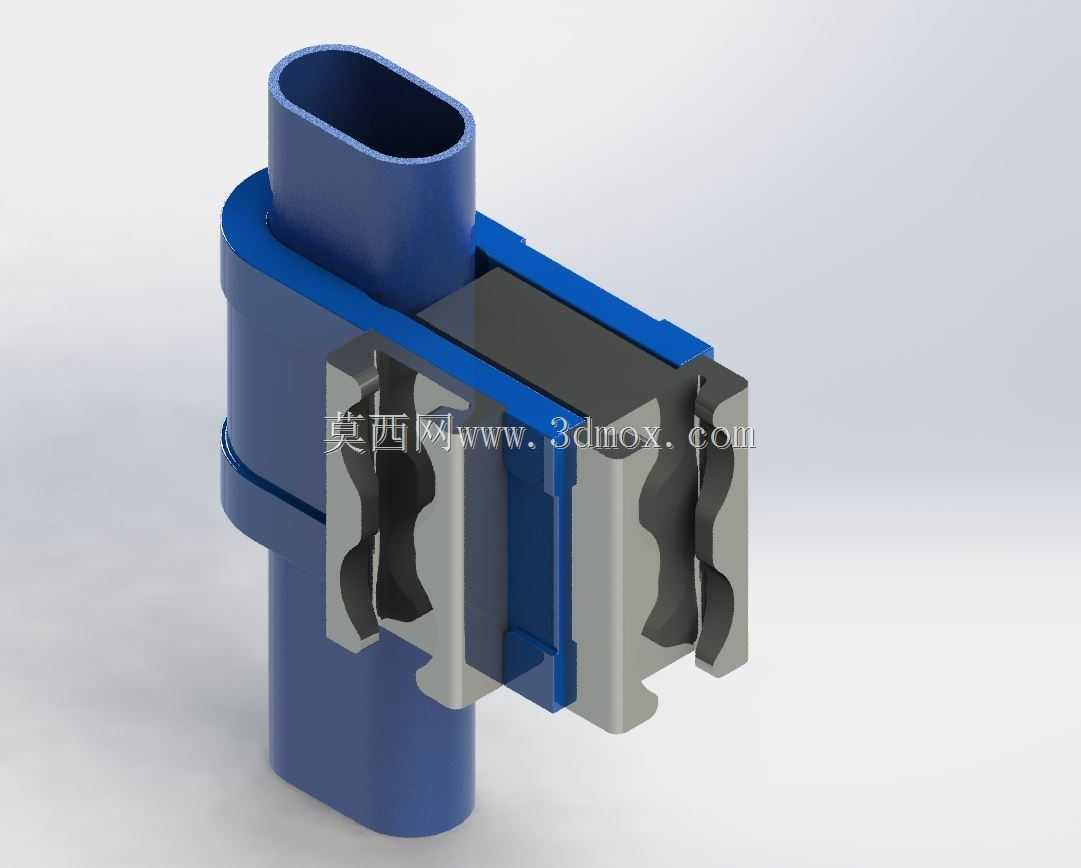

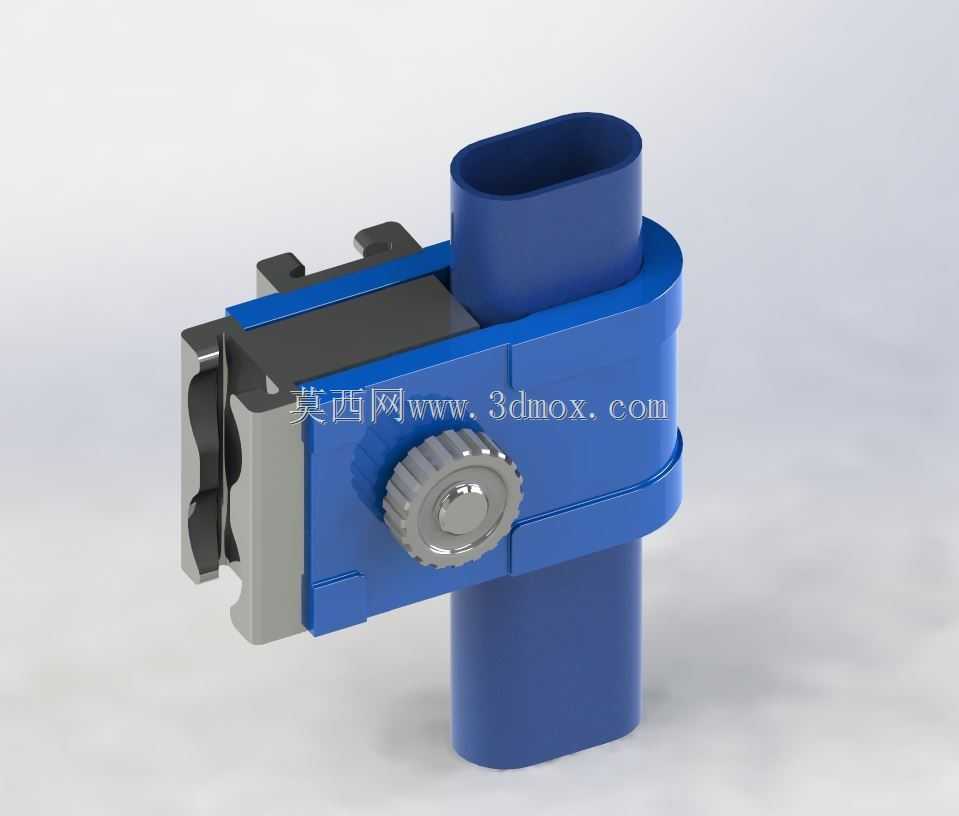

　　压块表面的波形曲面不是装饰结构，是针对常见矩形截面型材、方管类挂载件做的贴合设计，能增大接触摩擦力，避免挂载后出现滑移偏转。安装边界上，环抱夹座的内孔尺寸适配常规直径的圆管构件，夹座与C型卡座之间预留了足够的滑动调节余量，用户可以根据圆管的实际外径微调环抱间隙，拧紧侧面的滚花旋钮即可完成夹座与圆管的相对固定，不需要额外使用扳手等工具，徒手就能完成锁紧操作，在高空作业、狭窄空间作业场景下能大幅降低操作难度。横向螺杆的行程覆盖了常规挂载件的厚度范围，活动压块与C型卡座的开口方向可以根据安装需求调整，不管是在垂直立管上装水平扶手附件，还是在水平横管上装垂直方向的挂载支架，都能通过调整夹座的环抱方向适配安装角度，不需要额外定制转角连接件。

　　整套结构的受力路径经过优化，挂载件的载荷通过活动压块、C型卡座直接传递到环抱夹座，再均匀分散到被夹持的圆管管壁上，不会出现局部应力集中导致的圆管变形问题，滚花旋钮的端面做了防滑齿设计，即使戴劳保手套操作也能施加足够的锁紧力矩，不会出现打滑脱手的情况。活动压块上预留的横向通孔是为了加装保险销设计的，在长期固定、载荷较大的使用场景下，可以穿入销钉锁定压块与螺杆的相对位置，避免长期受振动影响导致螺杆回松，提升固定可靠性。
