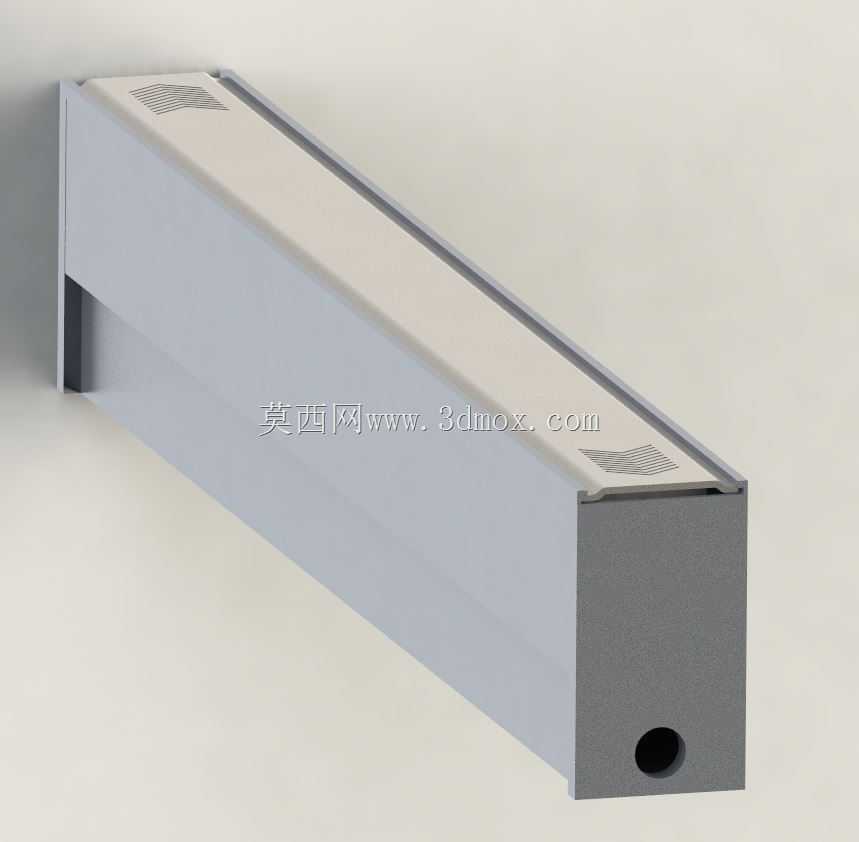

GE腔体密封固定快速连接结构设计

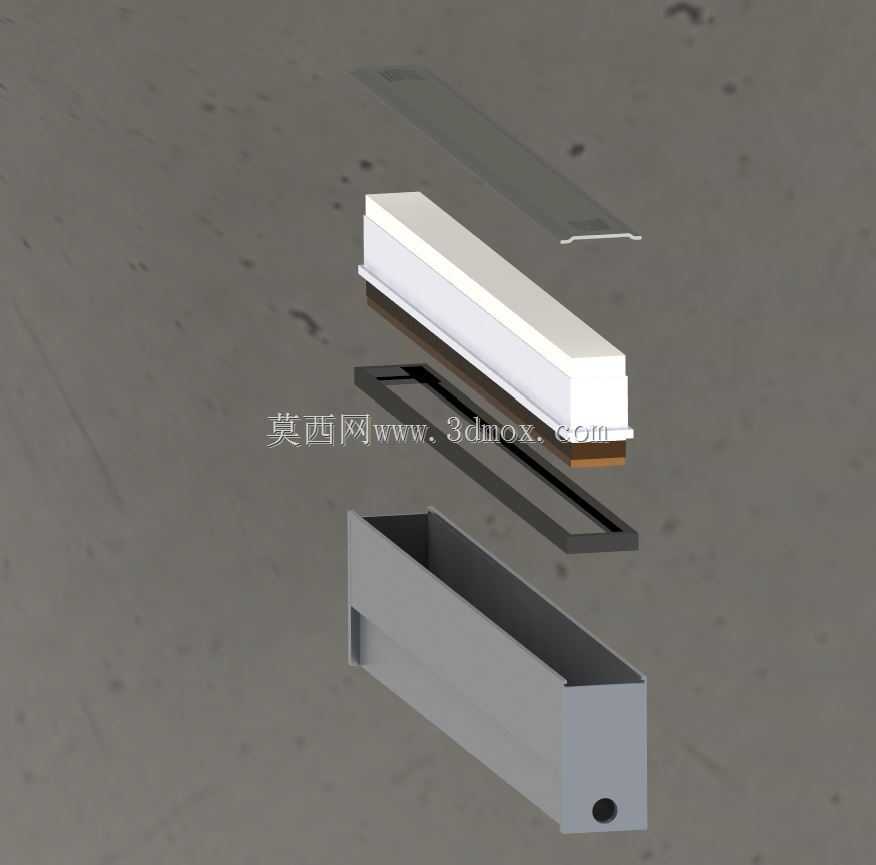

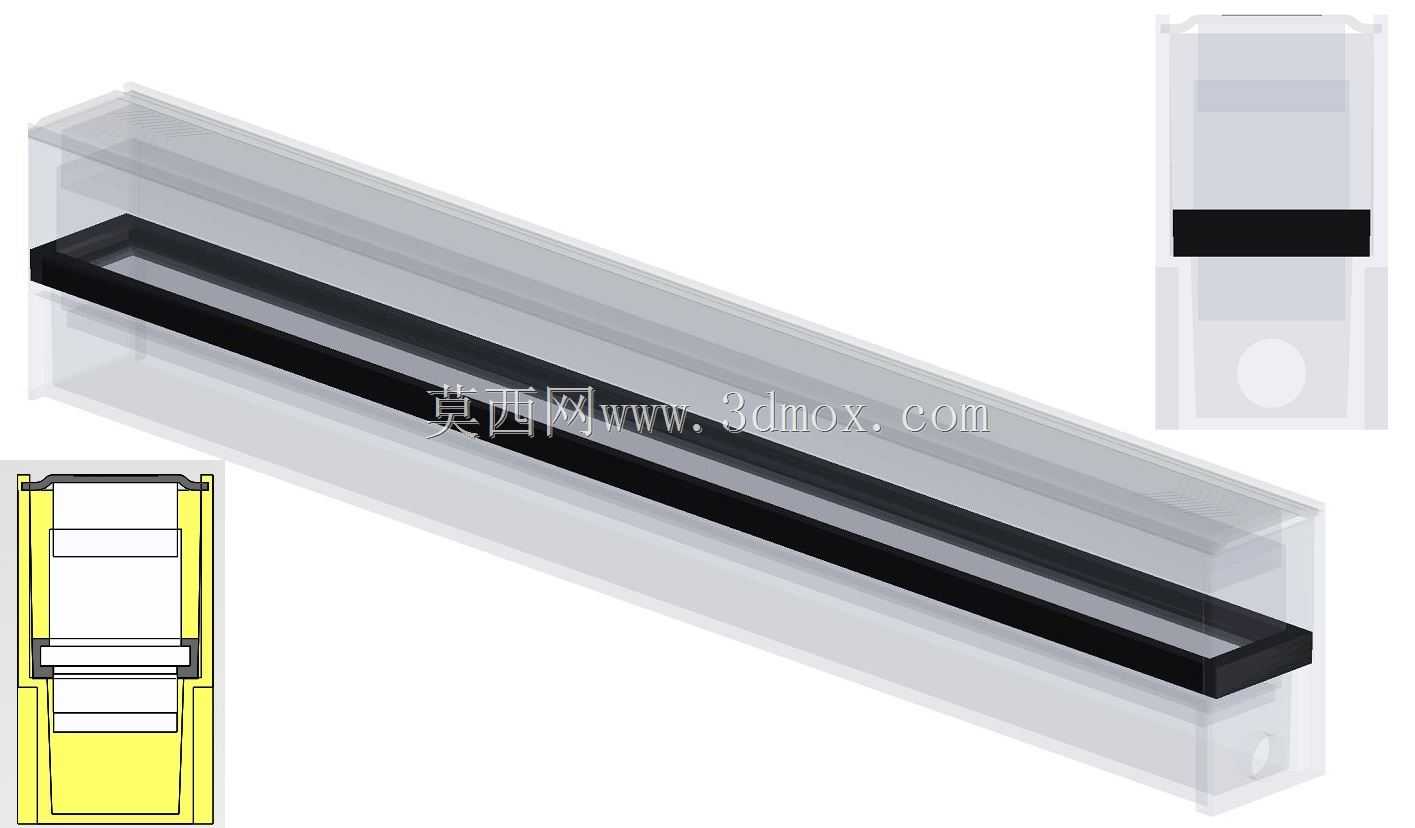

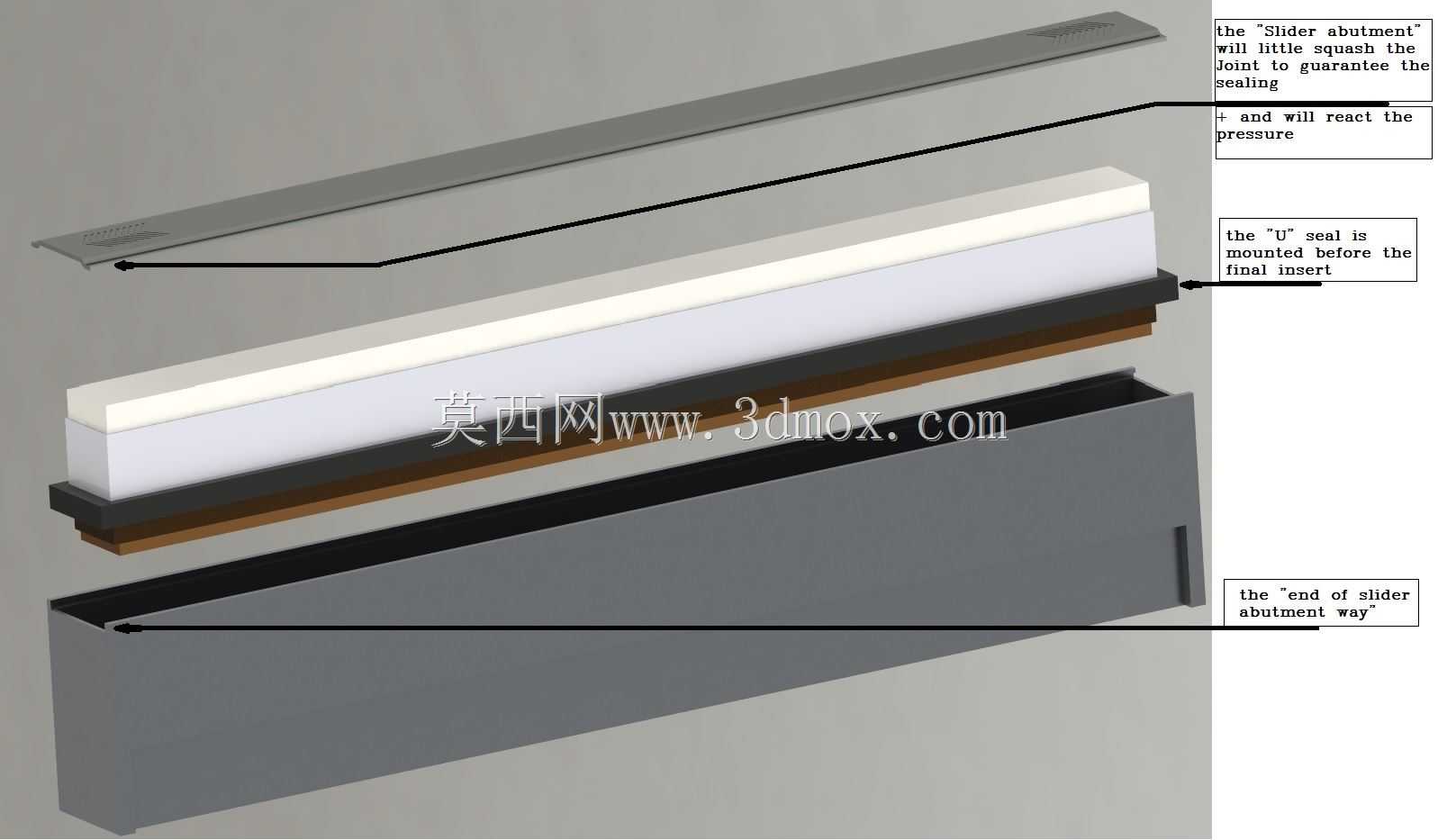

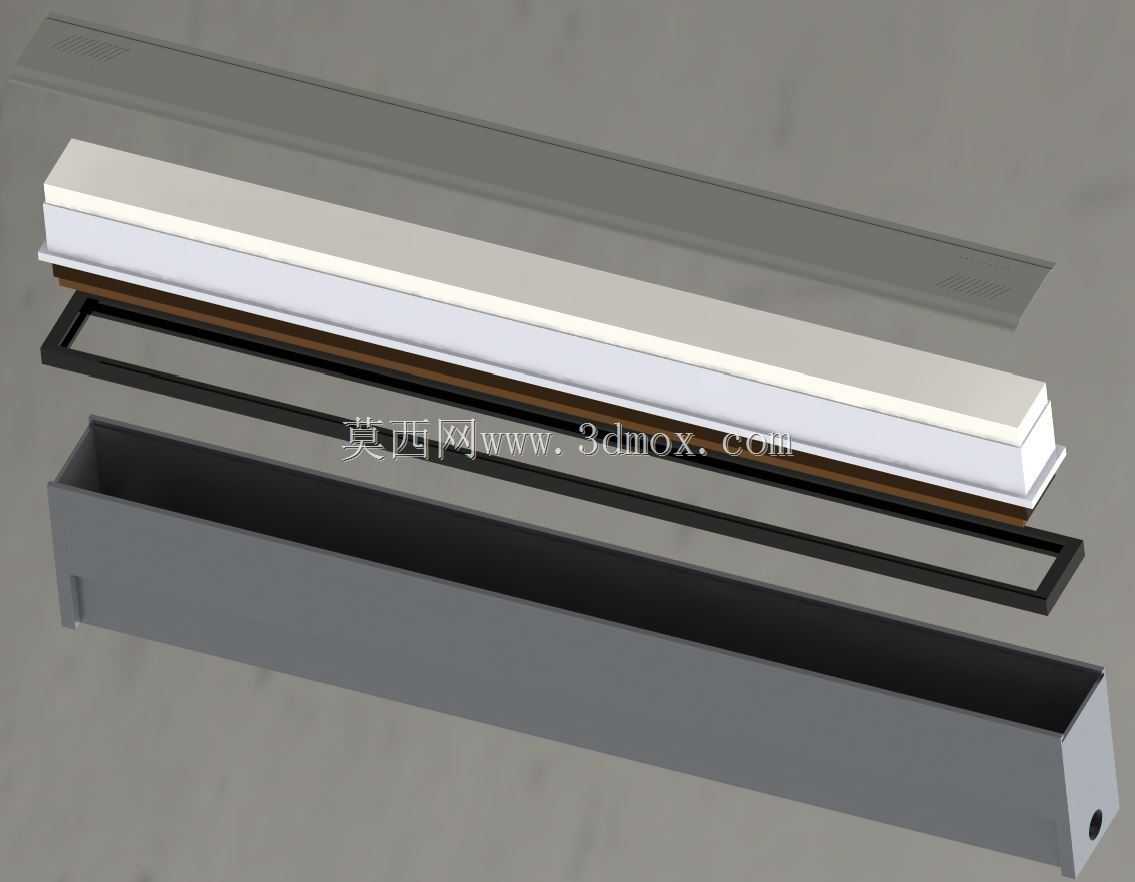

　　这类快速连接结构多用于需要频繁拆装、同时对腔体密封性能有明确承压要求的工业管路、检测腔体或小型流体设备舱段场景，日常运维中无需额外辅助工具即可完成拆装，大幅降低现场维护的操作时长，尤其适配需要定期开启腔体更换内部滤芯、检测元件或清理积留介质的工况。从结构逻辑来看，整个组件采用滑块式锁紧配合U型密封件的组合方案，安装时先将U型密封件预装在腔体对接端的密封槽内，再推入滑块 abutment 结构，滑块推入到位后会小幅挤压密封件，让密封件唇部完全贴紧腔体内壁与对接件的配合面，形成连续的密封屏障，同时滑块端部的止位结构会卡在腔体预设的卡槽内，避免承压状态下滑块被介质压力推出，整套结构可稳定承受3bar安全系数下的介质压力，满足低压流体、

　　气体输送腔体的密封锁紧需求。设计过程中需要重点控制几个核心尺寸边界：首先是密封槽的深度与宽度公差，槽深过大会导致密封件压缩量不足出现渗漏，槽深过小则会让滑块推入阻力过大，甚至切伤密封件唇部；其次是滑块的行程长度，要保证滑块完全推入后，密封件的压缩量处于密封材料的合理弹性变形区间，同时滑块端部的止位凸台要完全卡入腔体的止位槽，避免受压力冲击时出现松脱；另外腔体对接端的内壁粗糙度需要控制在合理范围，粗糙度过高会磨损密封件降低使用寿命，过于光滑则可能导致密封件在滑块推入时发生卷边，影响密封效果。实际选型适配时，需要注意该结构的滑块与腔体采用合金钢材质，具备足够的刚性与耐磨性能，适配的安装场景需要预留足够的滑块推入操作空间，

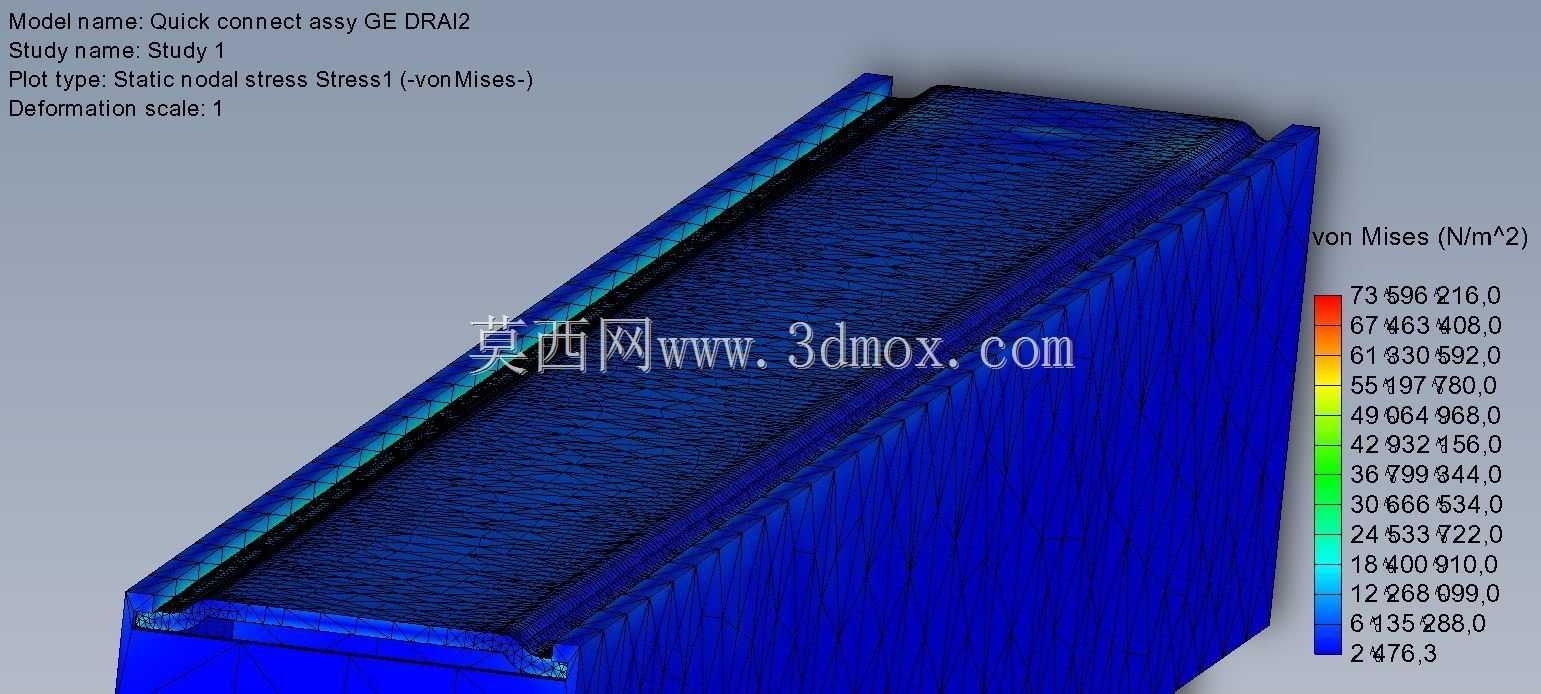

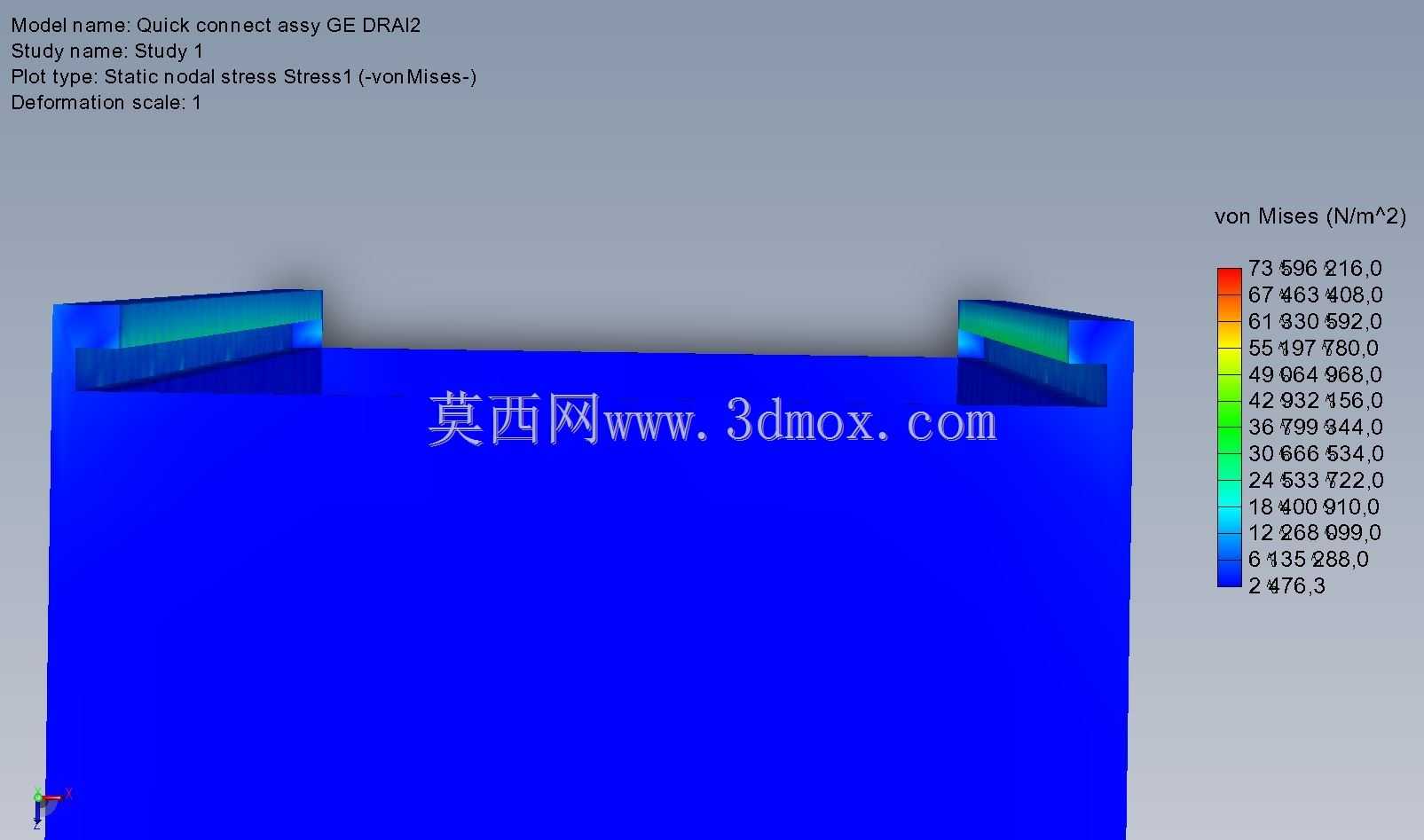

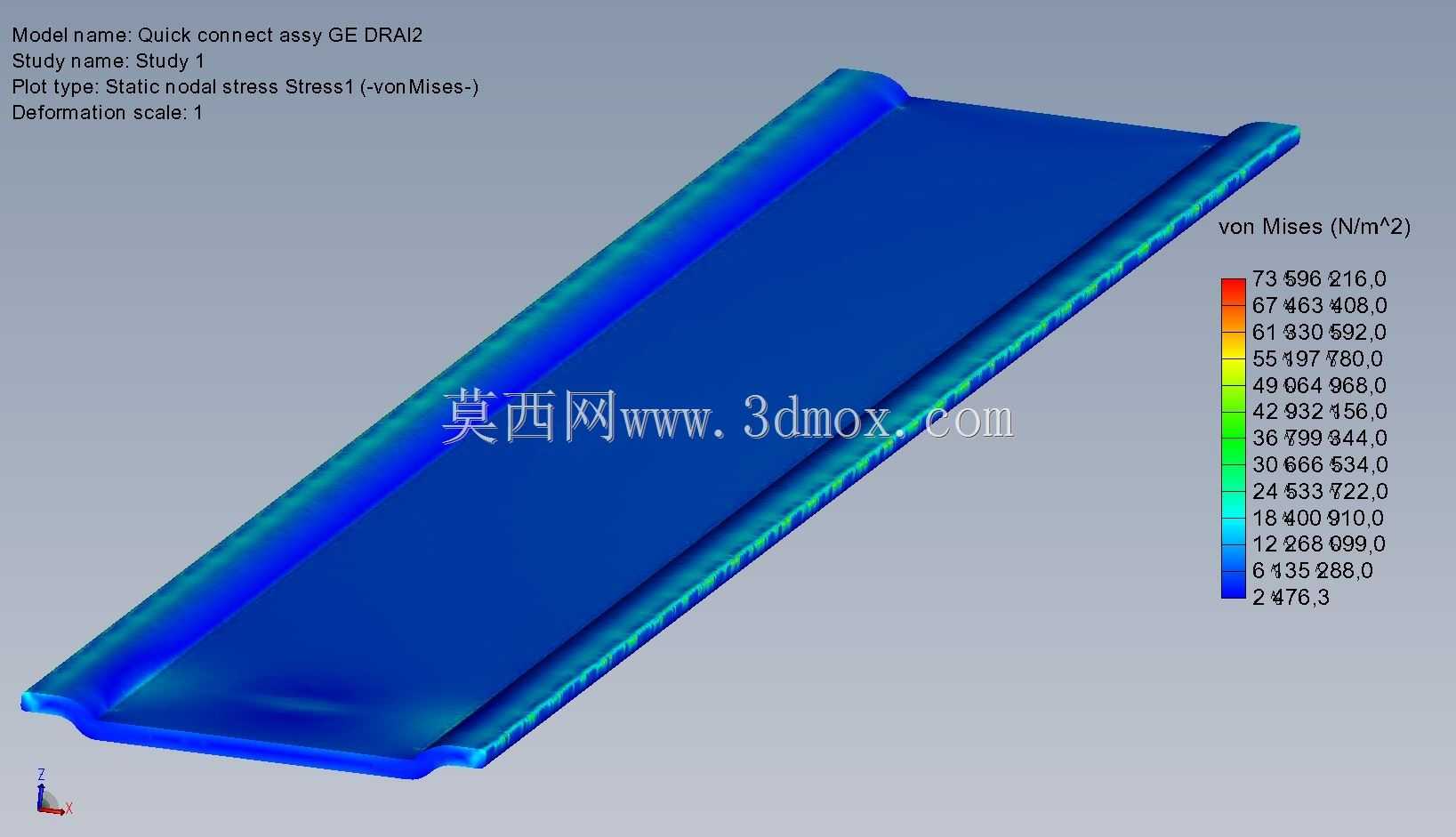

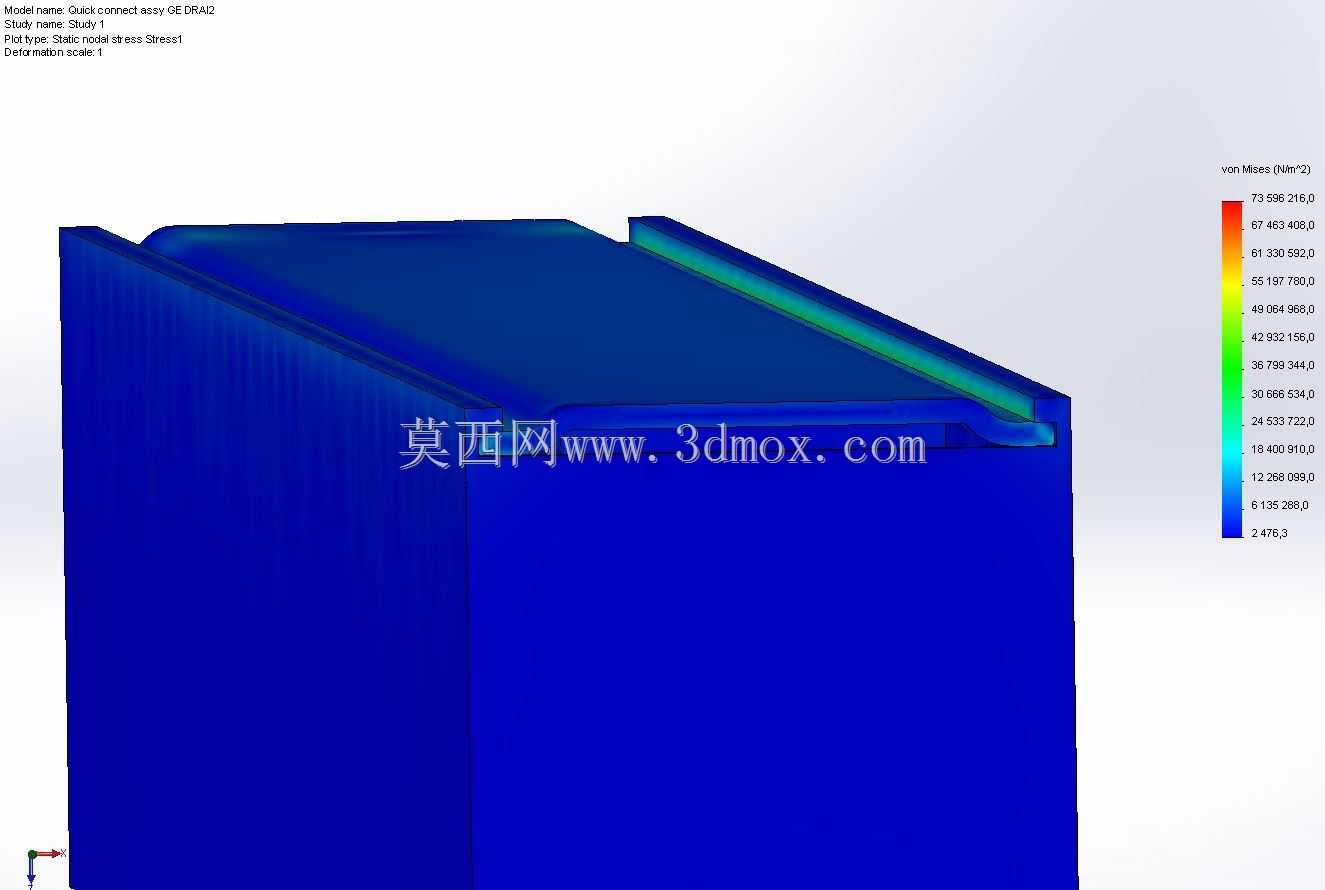

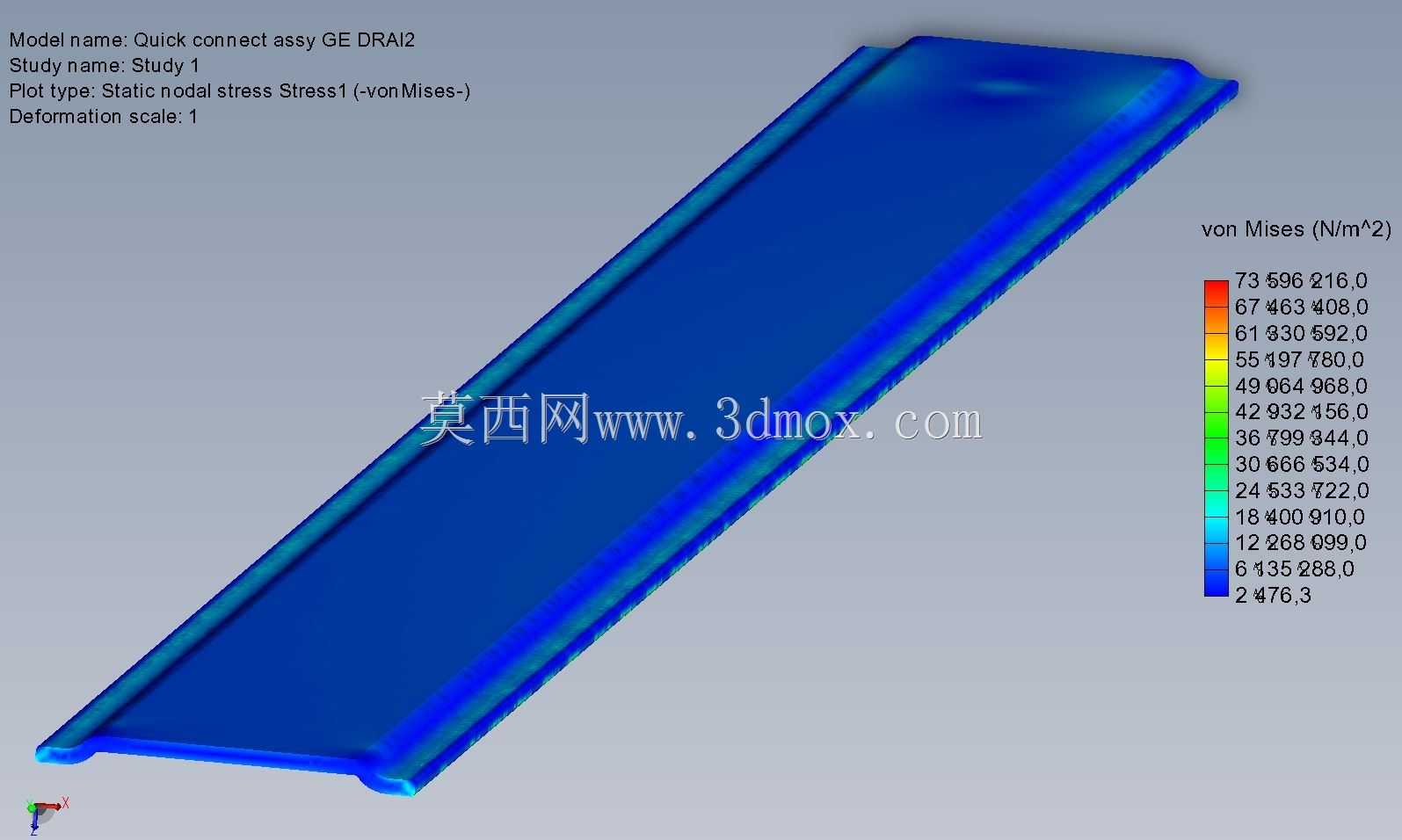

　　侧向操作距离要满足滑块完全抽出时的长度需求，避免因安装空间不足导致无法完成拆装操作。不同于传统的法兰螺栓连接或卡箍连接，这种滑块式快速连接没有分散的紧固件，拆装过程不会出现零件散落丢失的问题，密封件预装后无需每次拆装都重新对位，单人即可在数秒内完成连接或拆卸操作，在小型试验设备、便携式流体检测装置、模块化气路管线等场景下具备明显的操作效率优势。结构受力层面，介质压力作用在腔体端面上的力会均匀传递到整个滑块的接触面上，相比点式锁紧的结构受力更均匀，不会出现局部应力集中导致的部件变形问题，长期反复拆装后依然能保持稳定的锁紧力与密封性能。
