撬装式工业流体处理集成装置结构设计

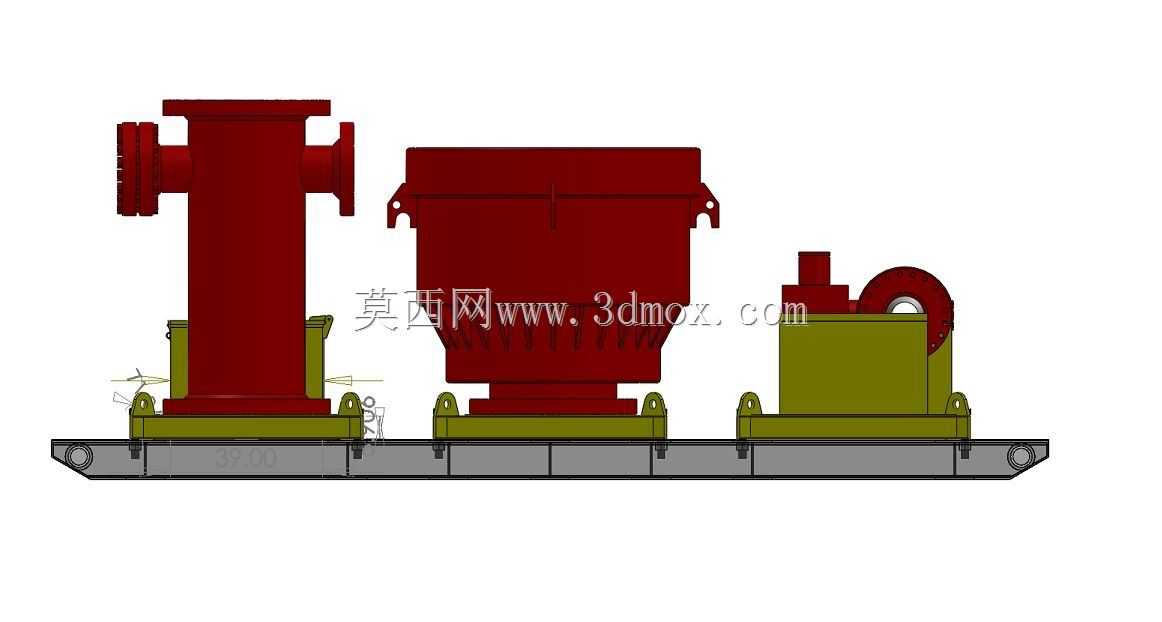

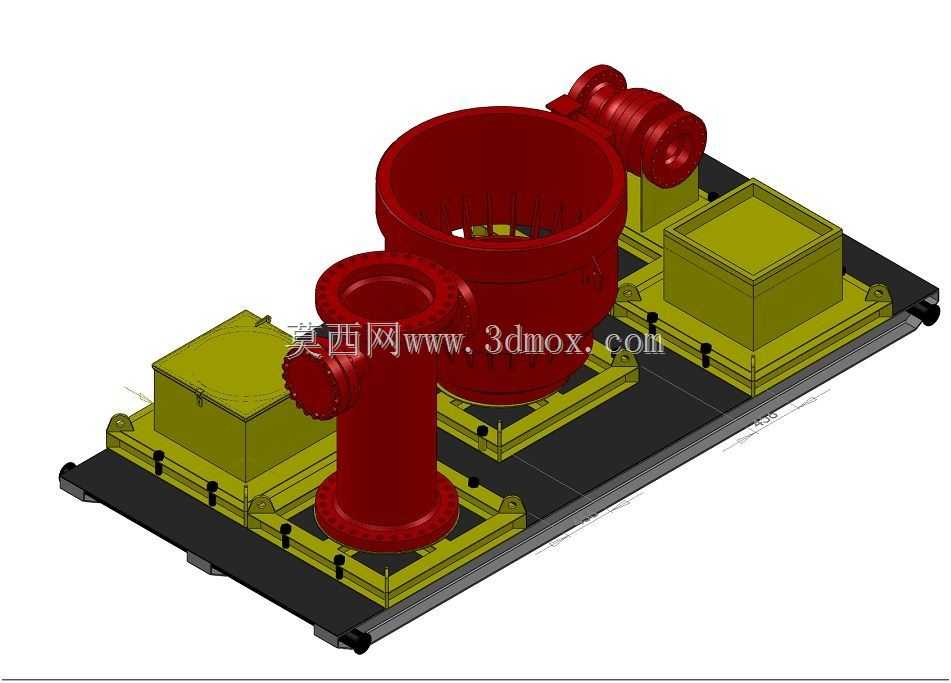

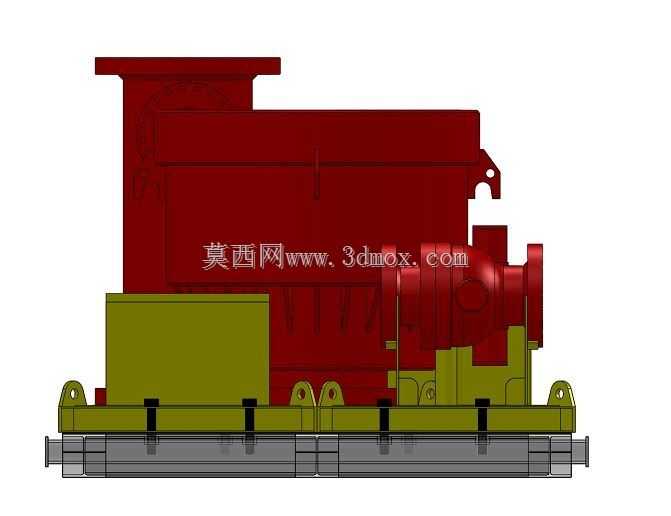

　　该集成装置采用撬装式整体布局设计，核心思路是将流体处理单元、管路输送单元、电控配套单元全部整合在统一的钢制撬座上，省去现场分散安装的对位、找平工序，适配油气集输、化工介质中转、厂区公用工程流体分配等多场景的快速部署需求，尤其适合野外作业站点、临时产能配套项目的设备搭建，整体到场后仅需对接进出口管线与供电接口即可投入使用。从结构设计逻辑来看，撬座采用型钢焊接框架搭配花纹钢板铺板的形式，底部预留标准叉车孔位与吊装吊点，兼顾厂内转运、长途运输与现场就位的操作需求，所有安装点位提前在工厂内完成配焊与精度校准，避免现场焊接变形带来的设备对位偏差。装置上的两个红色承压部件分别为立式过滤罐体与侧向进出的流体缓冲腔体，

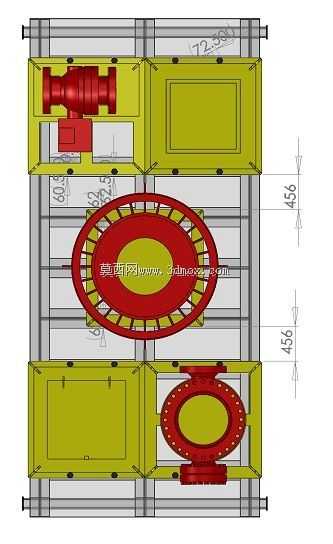

　　法兰接口均采用标准凸面密封结构，可根据输送介质的压力、腐蚀属性选配对应的密封垫片与紧固件，腔体内部预留滤芯安装位与导流板安装槽，可实现流体杂质过滤、流量缓冲、气液分离等不同功能切换，无需改动外部管路结构。配套的两个橄榄绿色箱体为仪表接线箱与小型控制单元防护舱，采用IP65防护等级的折边密封结构，舱门设置防水胶条与快开锁扣，可在户外露天工况下保护内部接线端子、小型控制模块不受雨水、粉尘侵蚀，箱体底部开设格兰头进线孔，所有线缆走线均沿撬座侧面的布线槽排布，避免与高温管路、运动部件产生干涉。设计过程中对安装边界做了明确约束，撬座整体长宽尺寸适配标准集装箱内部装载空间，设备最高点距撬座底面的高度满足常规厂区室内安装的层高要求，所有操作阀门、

　　仪表接口均布置在巡检通道侧，预留足够的操作空间供日常维护、滤芯更换、接线检修作业使用，管路排布遵循“横平竖直、减少弯头”的原则，尽可能降低流体输送过程中的沿程阻力损失，同时在管路低点设置排污接口、高点设置排气接口，满足投产调试与日常运维的操作需求。各部件与撬座的连接均采用螺栓固定形式，关键承重部件下方增设加强筋板，避免运输过程中振动导致的连接松动，整体重心经过校核，位于撬座中心区域，吊装过程中不会出现侧倾风险。
