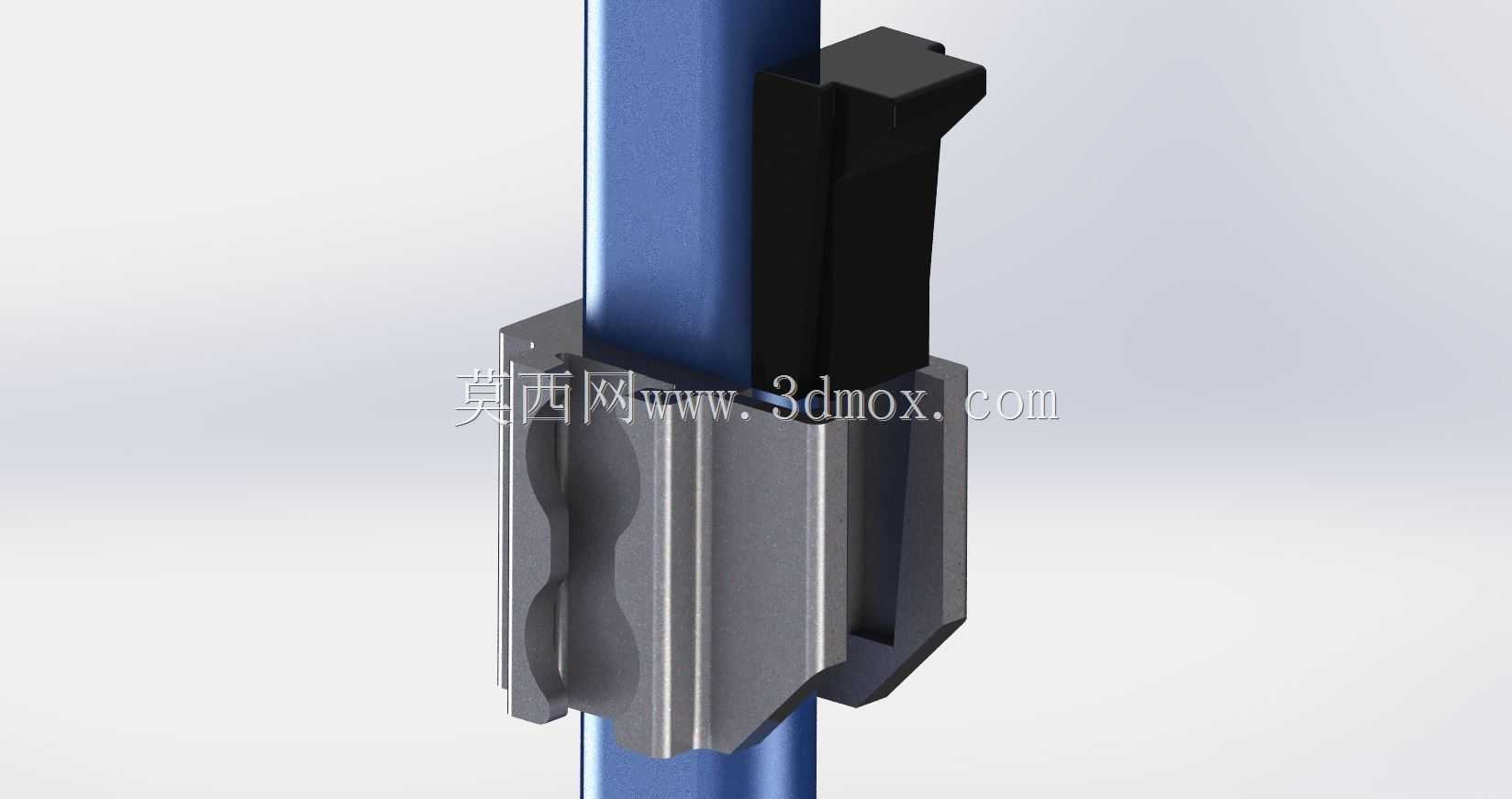

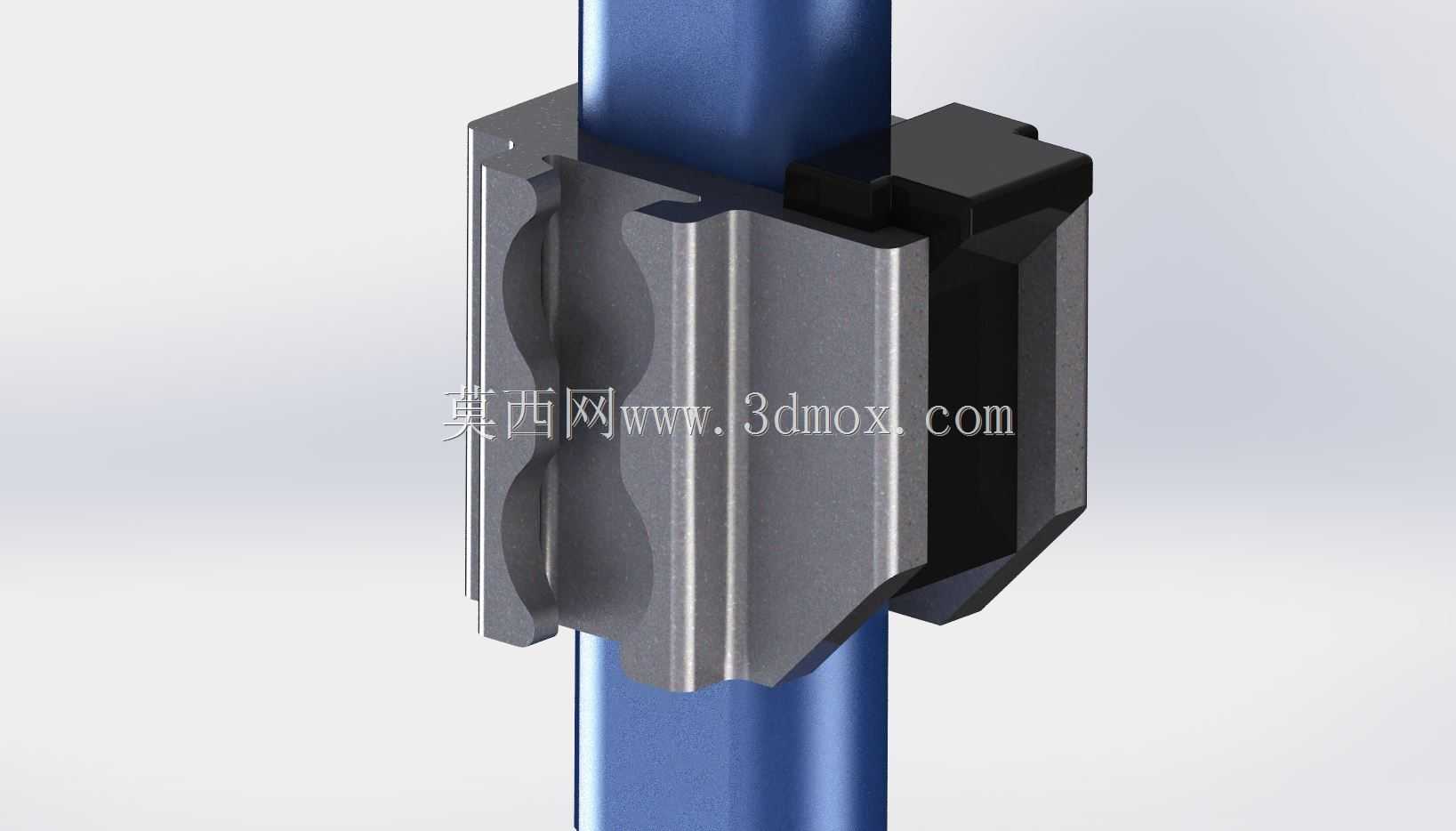

航天用杆系快装式抱紧夹具结构

　　这款夹具的核心应用场景集中在航天在轨装配、地面模拟试验台的杆系构件快速固定环节，区别于传统螺纹锁紧、销钉定位的夹具结构，它采用金属与聚合物双材料组合的构型，适配圆形截面杆件的快速装夹需求，无需额外工具即可完成即时装拆，在需要频繁调整杆件位置、快速搭建试验框架的作业场景中，能大幅缩减装夹辅助工时。从功能特性来看，它的锁紧逻辑没有依赖额外的紧固件施力，而是通过插入件推到位后，结构自身的形变形成均衡的抱紧力，无论承受轴向拉拽、径向偏载还是不同方向的力矩载荷，夹具体上的弧形桥结构都会产生对应形变的拱效应，自动补偿载荷带来的间隙，始终保持对杆件的恒定夹持力，不会因为振动、载荷交变出现松脱问题。设计思路上遵循了极简可靠的工程原则，

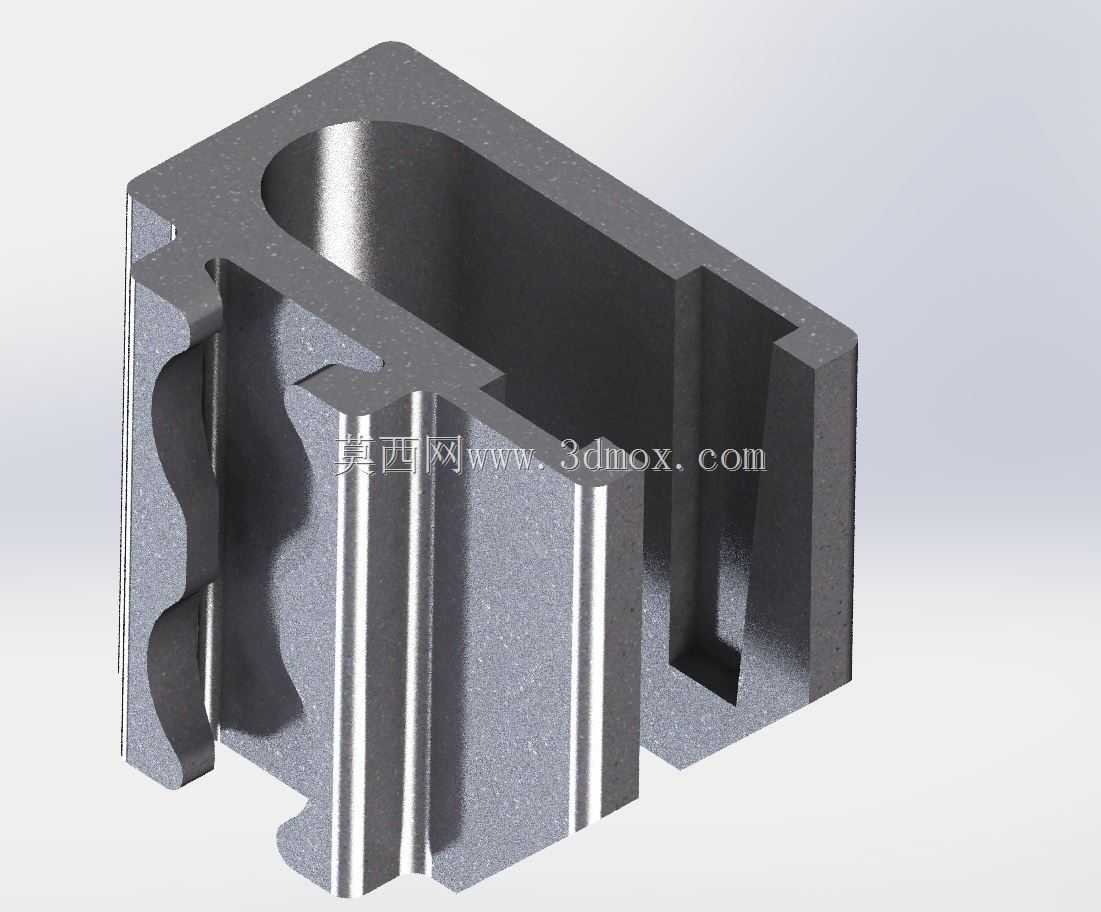

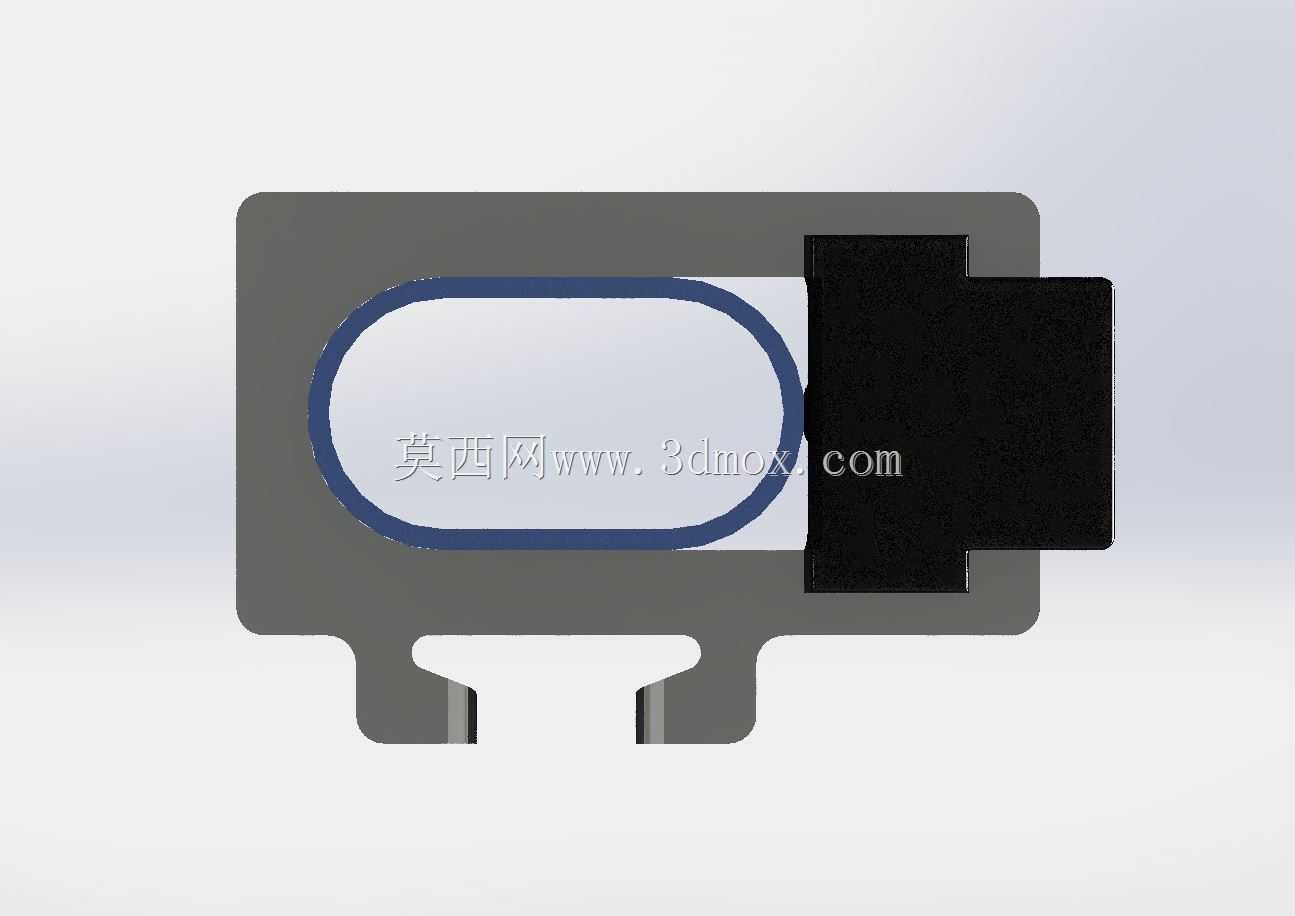

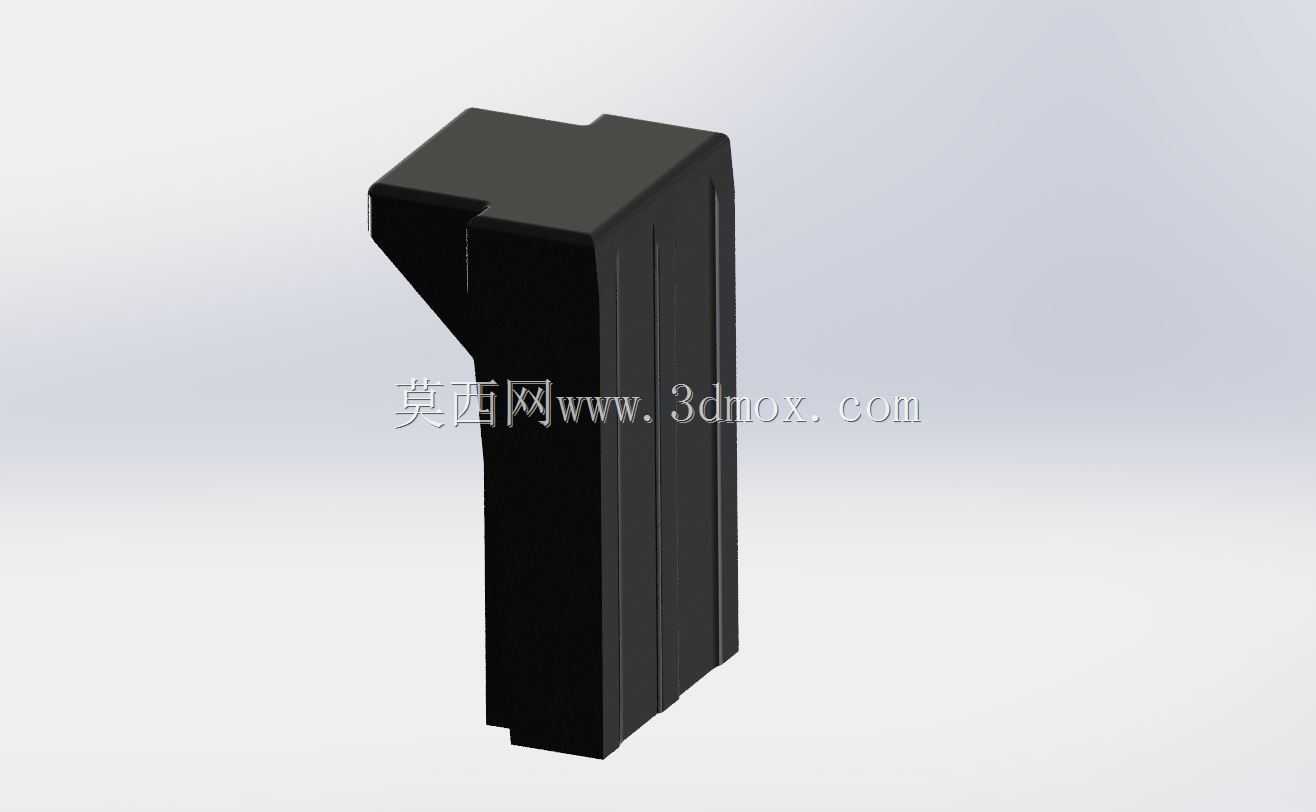

　　整套结构仅包含两个独立构件，金属本体承担主要的载荷传递与结构刚性支撑，聚合物嵌件则贴合杆件表面，一方面增大接触摩擦力提升锁紧可靠性，另一方面避免金属硬接触划伤杆件表面镀层，同时两个构件的配合没有复杂的卡扣、螺纹结构，仅靠几何形状的互锁完成装配，生产加工环节仅需常规铣削、注塑工艺即可完成，没有高精度的配合面要求，加工成本与装配难度都控制在极低水平。安装边界方面，这款夹具为剖分式环抱结构，不需要从杆件端部穿入，可直接在杆件的任意轴向位置开合安装，适配的杆件直径公差带较宽，金属本体的外侧设置有标准的安装接口，可直接连接试验台支架、传感器安装座、外设挂载板等配套构件，夹具体的轴向尺寸紧凑，在密集排布的杆系框架中不会占用过多安装空间，

　　相邻夹具的最小安装间距可控制在夹具体自身宽度的1.2倍，不会出现安装干涉问题。实际使用中，当需要调整夹持位置时，仅需施加轴向力拔出插入件即可解除锁紧状态，移动到目标位置后将插入件推到底即可完成锁紧，整个操作过程单人即可完成，不需要额外的扳手、螺丝刀等工具，在失重环境的在轨操作、高空作业的试验台搭建场景中，这种无工具操作的特性能显著降低作业难度与操作风险。夹具体的金属部分采用高强度铝合金材质，在保证结构刚性的前提下尽可能降低自身重量，聚合物嵌件采用耐磨自润滑材质，反复装拆上千次也不会出现明显的磨损导致锁紧力下降，适配的载荷范围覆盖了常规航天试验、地面工装中大部分中小型杆件挂载的需求，不需要根据载荷等级更换不同规格的夹具，单一规格即可覆盖常用直径杆件的大部分装夹场景。
