球形快锁式多工位夹持工装结构

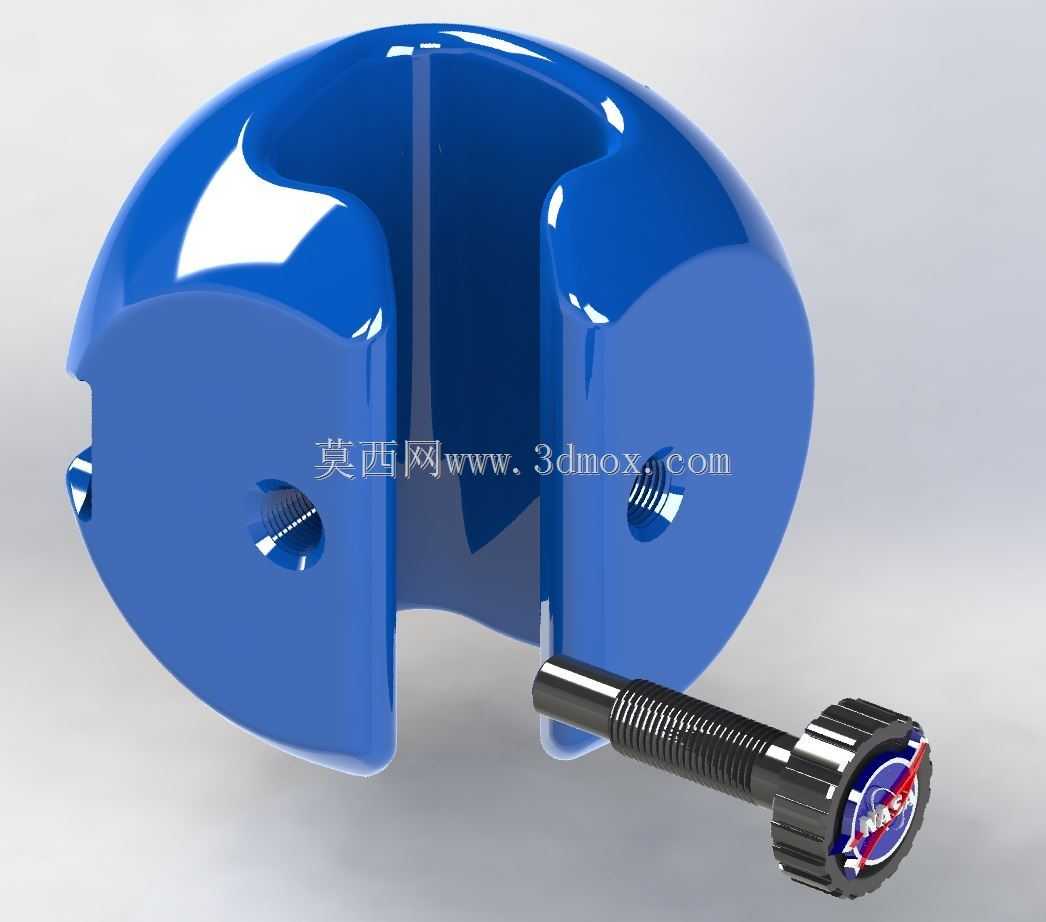

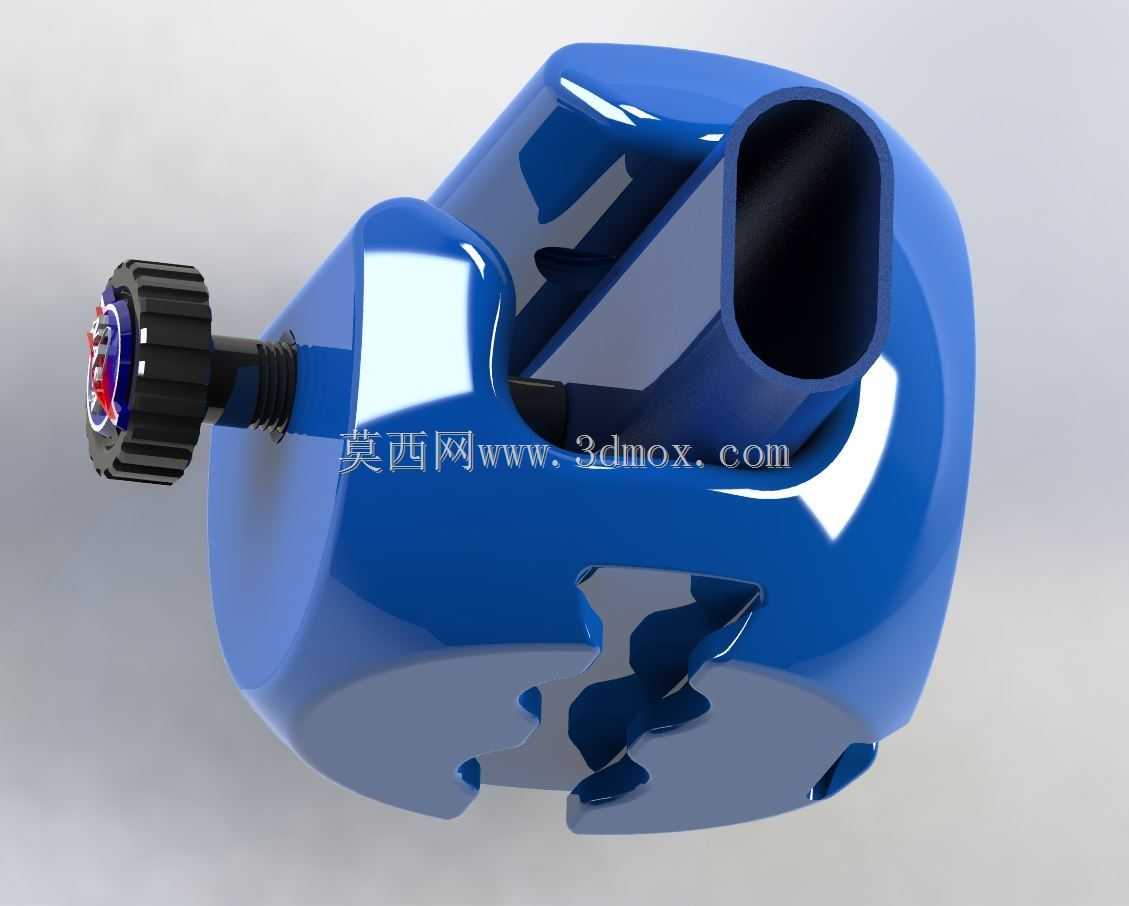

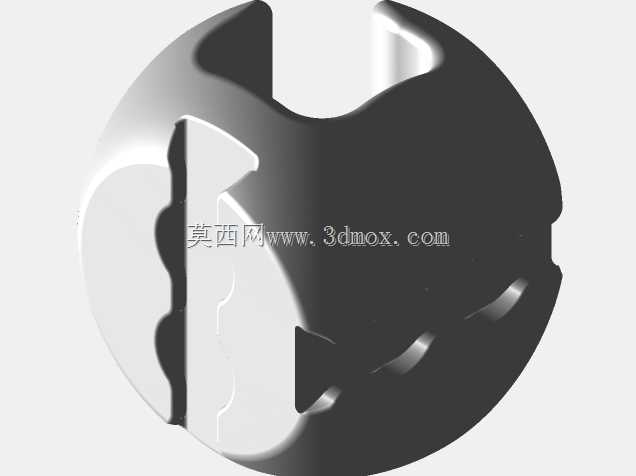

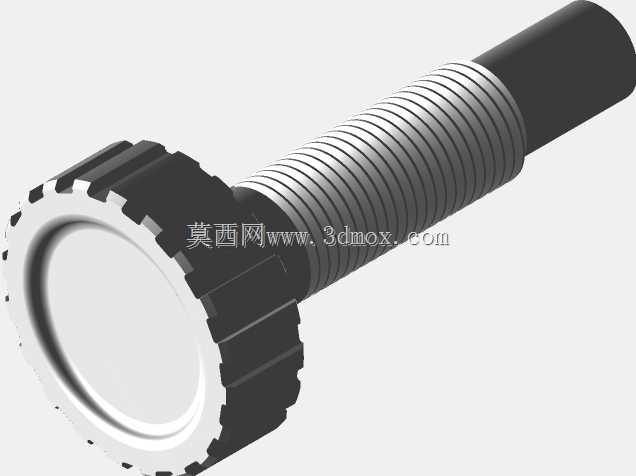

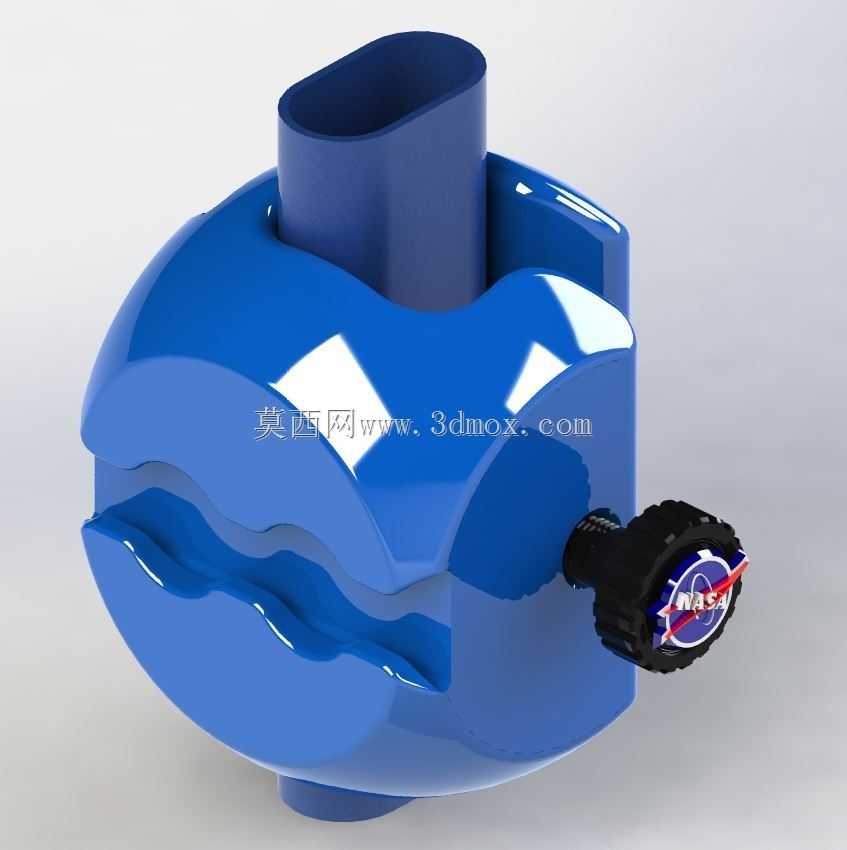

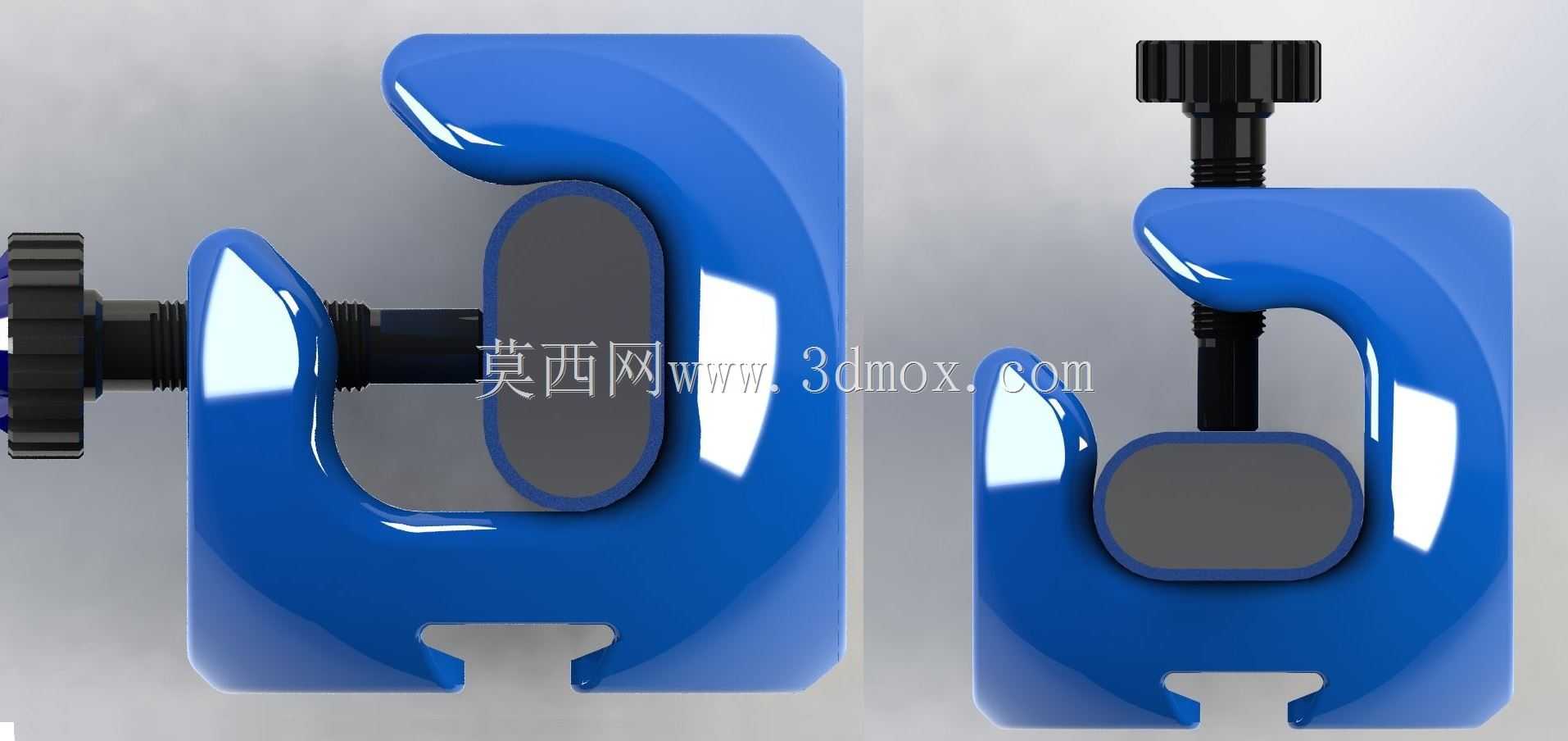

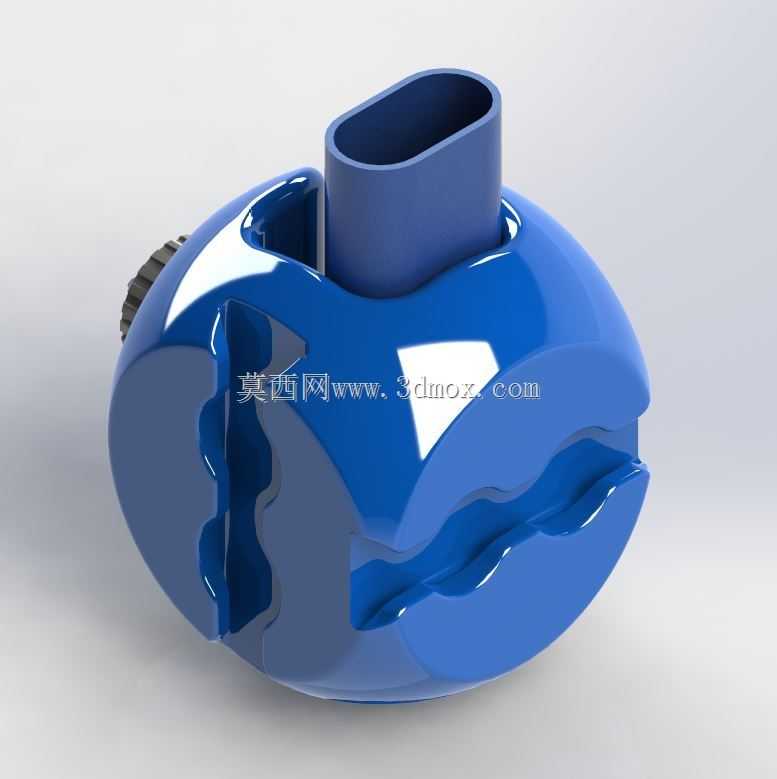

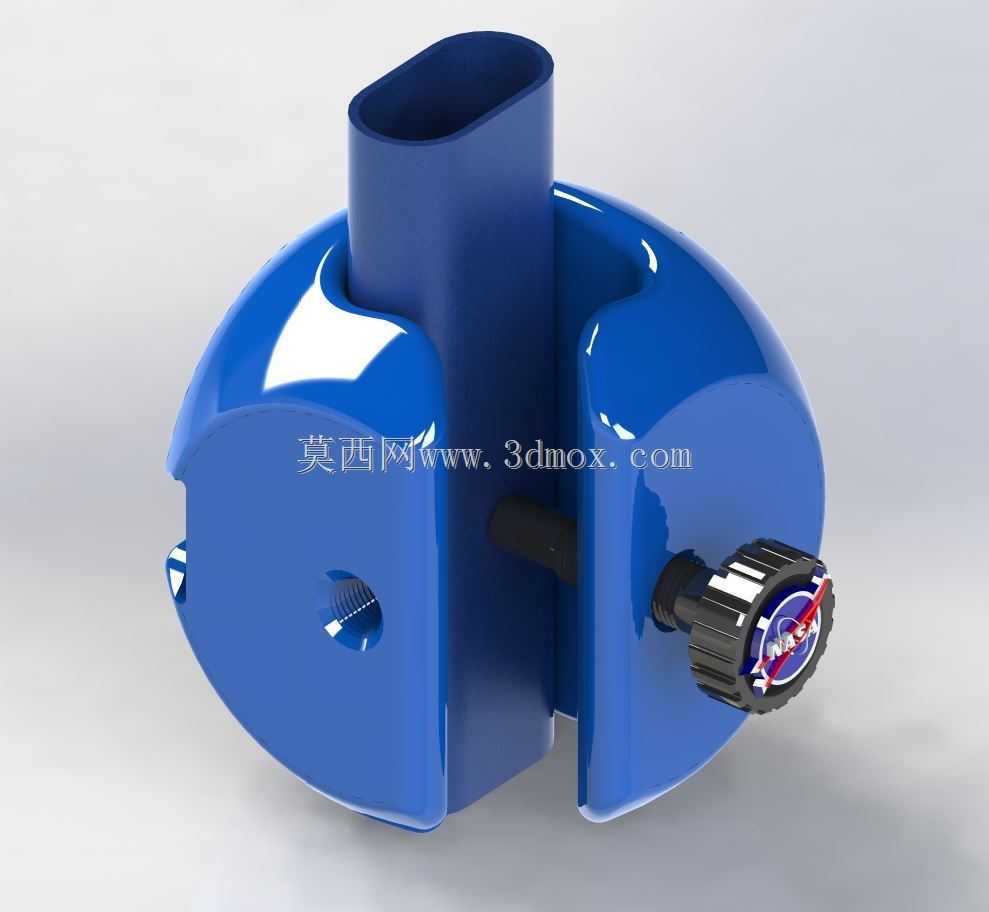

　　这款球形夹持结构的设计初衷，是解决小空间内多姿态杆件快速固定的装夹痛点，常见于光学实验支架搭建、小型机载设备临时固定、精密检测工位辅助装夹这类需要频繁调整装夹角度、反复拆装工件的场景。从结构组成来看，主体为对开式半球形夹具体，两个半壳的对接面预留了均匀的装夹间隙，夹具体内部沿球面径向开设多组不同规格的装夹槽位，可适配圆柱杆件、方形棱条等不同截面的被夹持件，槽位沿球面周向均匀分布，允许被夹持件在垂直、水平甚至倾斜任意角度完成固定，无需额外搭配角度转接块。夹具体的开合锁紧依靠侧部的滚花螺钉实现，螺钉头部做了滚花防滑处理，无需额外工具即可手动拧紧，螺钉旋入端与半壳上的螺纹孔精准配合，拧紧时两个半壳沿对接面均匀收拢，

　　依靠夹具体自身的弹性变形抱紧内部被夹持件，锁紧行程预留了足够的压缩量，可适配槽位公差范围内的不同尺寸杆件，不会出现单点锁紧导致的夹具体偏斜、被夹件受力不均打滑的问题。从安装边界来看，夹具体整体为规整球形轮廓，对开后最大外轮廓尺寸适配常规光学平台的安装孔距，底部可搭配第三块带棱柱结构的定位块，实现夹具体自身在工作台面的快速固定，定位块的棱柱结构可嵌入工作台T型槽或栅格孔内，限制夹具体整体的周向转动与水平窜动，无需额外压板即可完成自身定位。设计过程中特意将夹具体的壁厚做了均匀化处理，避免螺钉锁紧时局部应力集中导致夹具体开裂，所有装夹槽的边缘都做了微小倒角，防止装夹时刮伤被夹持件的表面镀层，螺钉与夹具体的接触位置预留了沉头空间，

　　锁紧后螺钉头部不会突出球面轮廓，避免周边其他装夹部件出现干涉。实际使用中，这套结构可同时夹持2到3件不同方向的杆件，单步锁紧即可完成所有装夹点位的固定，拆装时仅需拧松螺钉即可快速调整所有杆件的角度与位置，相比传统的多组独立压块装夹，调整效率提升明显，且球形轮廓无突出棱角，在狭小的设备舱内安装时不会剐蹭周边线缆与精密元件。
