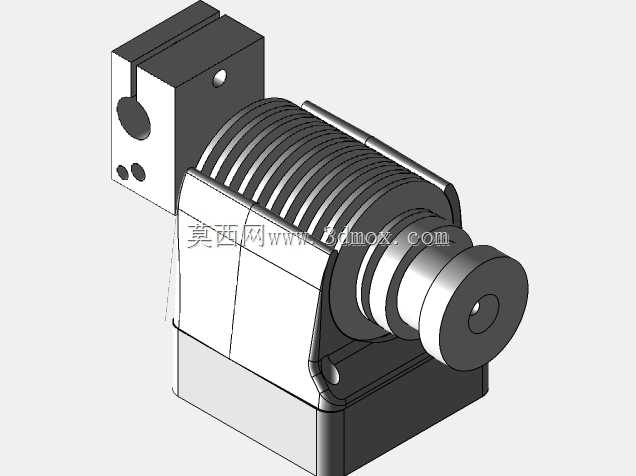

E3D-V6挤出热端结构三维设计

　　这款E3D-V6热端是熔融沉积成型3D打印设备的核心熔融挤出部件，在桌面级FDM设备、小型工业级FDM设备的耗材熔融挤出环节承担核心功能，日常作业中负责将送入的固态丝状耗材加热至熔融温度后，按照打印路径控制的流量从喷嘴精准挤出，完成模型层叠堆积成型。从结构设计逻辑来看，整体采用模块化分体布局，上部设置带锁紧结构的进料夹持段，可适配1.75mm、3mm两种主流直径的打印耗材，进料端的锁紧结构采用侧压式固定设计，无需额外工具即可完成耗材的穿入与锁紧操作，日常更换耗材、清理堵料时的操作效率远高于传统顶丝固定结构。中部的散热段采用密集环形鳍片结构，通过增大与空气的接触面积实现被动散热，部分工况下可搭配4010规格的轴流风扇进行主动散热，

　　能有效阻隔加热块的热量向上传导，避免耗材在喉管位置提前软化膨胀造成堵料，散热段与加热块之间通过隔热喉管连接，喉管采用低导热系数的不锈钢材质加工，进一步降低热传导效率，保证进料段温度始终处于耗材玻璃化转变温度以下。下部的加热块采用一体式铝合金加工，内置加热棒与热敏电阻安装孔，可快速将温度提升至PLA、ABS、PETG等常用耗材的打印温度区间，温度控制精度可达±1℃，喷嘴采用可更换式螺纹连接结构，可根据打印精度需求更换0.2mm、0.4mm、0.8mm等不同口径的喷嘴，适配不同层厚、不同打印速度的作业需求。从安装边界来看，整体结构的安装固定位设置在散热段的侧部，采用单螺栓夹紧式固定结构，可适配20mm、30mm宽度的标准铝型材安装支架，

　　安装时无需复杂的定位工装，仅需调整伸出长度后锁紧固定螺栓即可完成安装，整体径向最大尺寸不超过45mm，轴向总长度控制在85mm以内，不会与打印平台、X轴运动导轨产生运动干涉，适配绝大多数笛卡尔结构、三角洲结构的FDM3D打印机改装需求。实际使用过程中，该结构的热稳定性表现优异，长时间连续打印时加热块温度波动极小，挤出流量均匀，不会出现局部过热造成的耗材碳化、堵料问题，同时分体式结构的维护成本极低，加热棒、热敏电阻、喷嘴、喉管等易损件均可单独更换，无需整体更换热端组件，能有效降低设备的后期维护成本。
