E3D-V6型Bowden挤出机安装固定结构

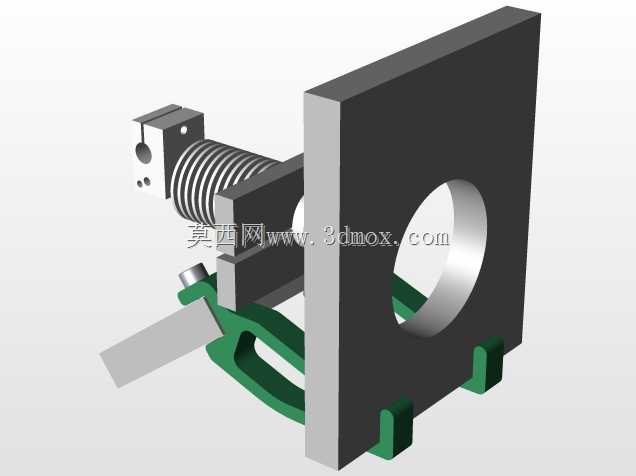

　　这套结构是FDM熔融沉积成型3D打印机的核心送料挤出端安装总成，适配远程Bowden送丝方案，主要承担喷头组件的定位固定、散热传导以及运动导向的功能，在桌面级、工业级FDM设备的X轴运动端都有广泛的适配场景。从结构布局来看，背部的方形安装板是整个总成的基准载体，板上开设的大直径通孔是为了避让散热风道或者快插接头的安装空间，安装板上预留的多个定位孔位，可以适配不同型材规格的X轴滑台安装需求，不管是2020铝型材滑架还是线性导轨滑块，都能通过调整紧固件位置完成固定，安装边界的容错空间充足，不需要对原有设备的运动端做大规模改造就能完成换装。前端带散热鳍片的部分是挤出机的冷端散热段，通过弹簧预紧的压料结构可以将耗材稳定压入送丝齿轮，

　　保证送丝过程中不会出现打滑、跳步的问题，弹簧的预紧行程经过设计，既可以适配1.75mm直径的常规PLA、ABS耗材，也能兼容带有一定柔性的TPU耗材，不会因为压合力过大导致耗材变形卡滞，也不会因为压力不足出现送丝滞后。下方的绿色固定卡扣是用来卡接散热风扇导风罩的结构，卡扣采用悬臂式设计，装配时不需要额外紧固件，直接卡入安装板对应的卡槽就能完成导风罩的固定，后期维护拆卸时只需要轻轻掰开卡扣就能取下导风罩清理散热鳍片间的积尘，维护效率比螺丝固定的方案提升不少。侧面伸出的金属拨杆是耗材释放扳手，当需要更换耗材或者清理堵头时，只需要扳动这个拨杆就能抬起压料臂，松开被压紧的耗材，不需要借助额外工具就能完成抽丝操作。整个结构的安装重心经过配平，

　　所有组件的重量都集中在安装板的中心轴线上，在X轴高速往复运动时不会产生偏心力矩，能有效降低运动端的振动，提升打印过程中的运动稳定性，减少因为振动导致的打印层纹、错层等问题。散热段和热端之间通过隔热件做了热隔离，能避免冷端温度过高导致耗材提前膨胀融化，造成堵头故障，散热鳍片的间距和高度经过匹配，搭配常规的4010轴流风扇就能将冷端温度稳定在室温区间，保证送丝顺畅。
