小型台式电子负载测试装置结构设计

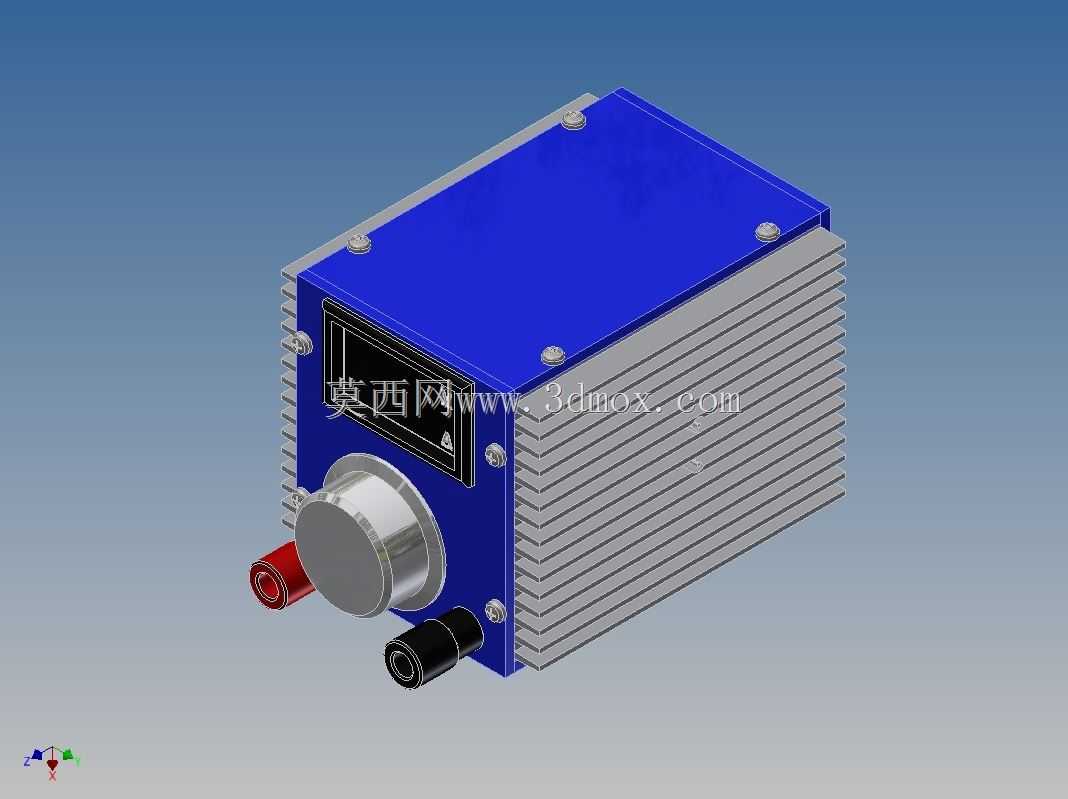

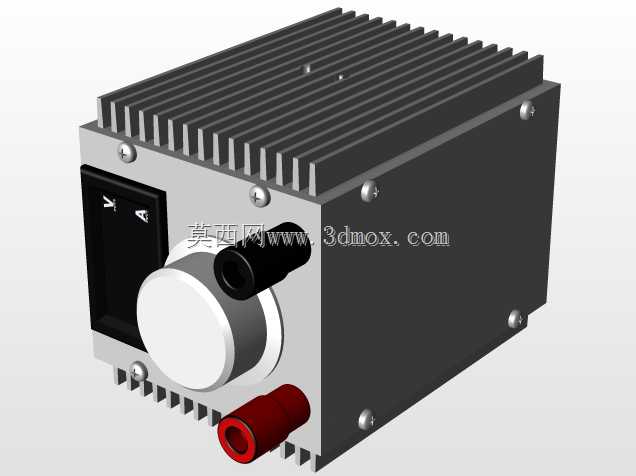

　　这款电子负载装置主要面向电源研发、产线检测、实验室调试场景使用，可完成直流电源输出特性校验、电池放电性能测试、适配器带载能力验证等工作，是电源类产品研发与质检环节不可或缺的测试工装。从结构设计来看，整机采用长方体紧凑布局，顶部集成一体化挤压铝型材散热鳍片，鳍片沿装置长度方向排布，既保证了自然对流散热的风道通畅，也能在小体积下提供足够的散热面积，满足持续带载工况下的功率器件散热需求，避免功率管因结温过高出现性能漂移甚至损坏。前面板区域做了功能分区设计，左侧布置带档位标识的显示窗口，可实时呈现当前测试的电压、电流参数，下方设置大直径旋钮调节负载电流大小，旋钮采用防滑滚花边缘设计，方便操作人员戴防静电手套时也能精准调节参数；

　　右侧设置红黑接线端子，红色端子对应正极、黑色端子对应负极，端子采用大电流插拔结构，可适配常规香蕉插头接线，满足不同线径测试线的快速连接需求，端子旁预留的固定孔位可在高频测试场景下加装接线固定件，避免测试过程中线缆拉扯导致接触不良。装置外壳采用冷轧钢板弯折成型，边角做圆弧钝化处理，避免装配与使用过程中划伤操作人员，壳体四周的固定螺丝采用内六角沉头设计，既保证外壳拼接的结构强度，也不会突出壳体表面影响装置摆放。安装边界方面，整机底部预留四个防滑橡胶脚垫安装位，可直接放置在工作台面使用，也可根据产线集成需求拆除脚垫，通过底部预留的M4安装孔固定在测试机架上，适配不同场景的安装需求。结构设计阶段充分考虑了内部器件的排布合理性，

　　功率器件直接通过导热硅脂贴合在顶部散热鳍片的底面，缩短热传导路径，控制板与功率板做分层排布，中间预留绝缘隔离间隙，避免强电回路对信号采集部分产生电磁干扰，前面板的显示模块与调节旋钮直接通过插针与控制板连接，减少内部飞线，提升整机结构可靠性，降低长期使用后的接触故障概率。
